BQC

MERKMALE:

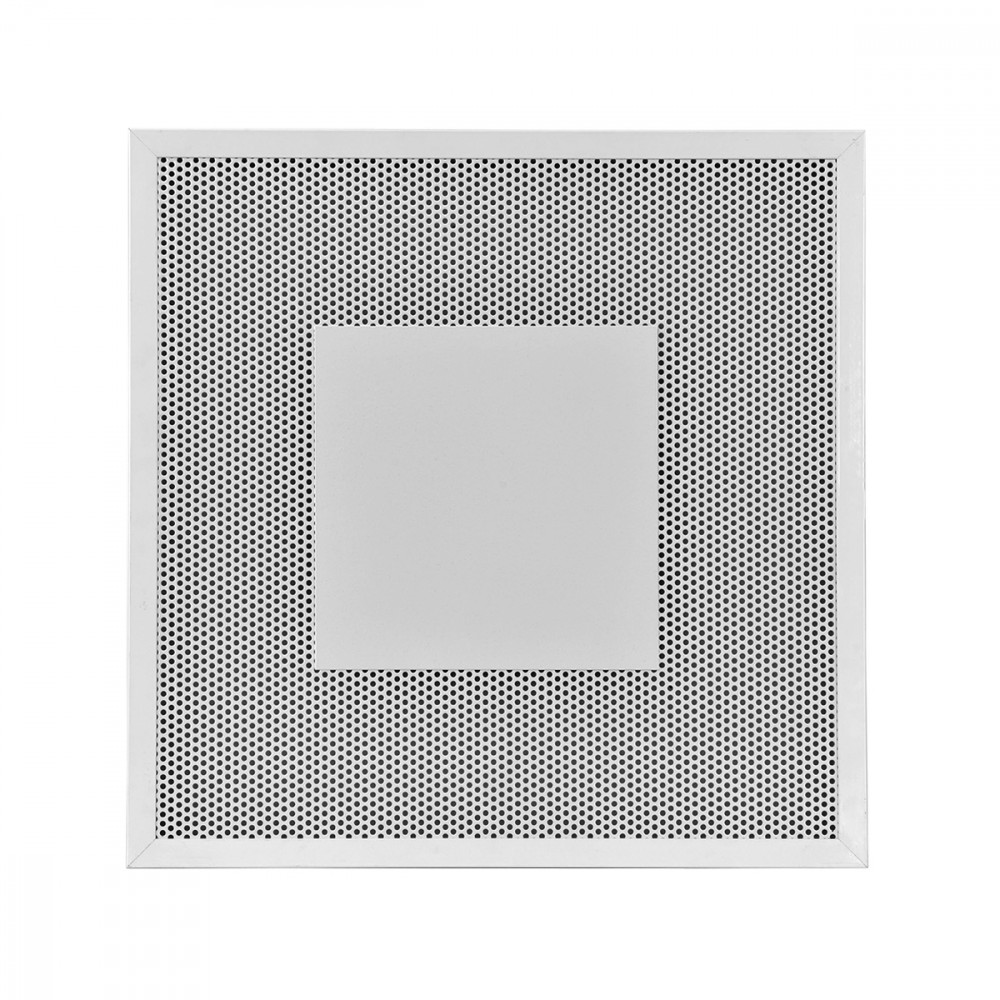

Luftdurchlässe mit gelochten Platten, mit zentraler Platte, Abm. 595x595 mit Außenrahmen.

AUSFÜHRUNG:

Aluminiumrahmen, Lochblech aus weiß lackiertem Stahl, RAL 9010.

EINSATZBEREICH:

An der Decke, Zuluft und Rückluft.
Einbauhöhe: 2,5-4,0 m

BEFESTIGUNG:

Clips (Frontschrauben auf Anfrage)

ZUBEHÖR:

Anschlusskasten aus verzinktem Stahl, Standard oder isoliert, mit oder ohne Equalizer-Netz.
Jalousieklappe aus verzinktem Stahl, mit Lamellen mit gegensätzlichen Bewegungen.
Luftlenkelemente für Einstellen der Wurfrichtung.

Abmessungen

BQC

Auswahl und Bemessung

Mod.	Ak [m2]	Q [m3/h]		LWA [dB(A)]		X(0,25) -Y(0,25) [m]		Dpt [Pa]
Mod.	Ak [m2]	min	max	min	max	min	max	min	max
BQCM	0,1044	590	1310	36	62	1,8	4	10	50
BQCR	0,1044	390	880	< 20	30	-	-	10	50

Zubehör und Konfigurationen

PDZ1

PDZ2

PDZI1

Anschlusskasten mit 6 mm Außenisolierung

PDZI2

Anschlusskasten mit 6 mm Außenisolierung

Text für Spezifikationen

DIFFUSORE QUADRATO IN ACCIAIO ZINCATO/ALLUMINIO RAL9010 FORELLINATO, CON PIASTRA CENTRALE CIECA. DIMENSIONE ESTERNA 595X595 MM

COSTRUZIONE:
Telaio in alluminio, lamiera forata in acciaio verniciato bianco RAL 9010
IMPIEGO:
A soffitto, in mandata e ripresa. Altezza di installazione: 2,5 – 4,0 m
FISSAGGIO:
Clips (viti frontali a richiesta).
ACCESSORI:
• Plenum in acciaio zincato standard o isolato, con o senza rete equalizzatrice.
• Serranda di taratura in acciaio zincato con alette a movimento contrapposto.
• Deflettori per l’orientazione del lancio.
MODELLO: BQC
MISURA: 595 x 595 mm.

Dokumentation herunterladen
