Prodotti

DIFFUSORI

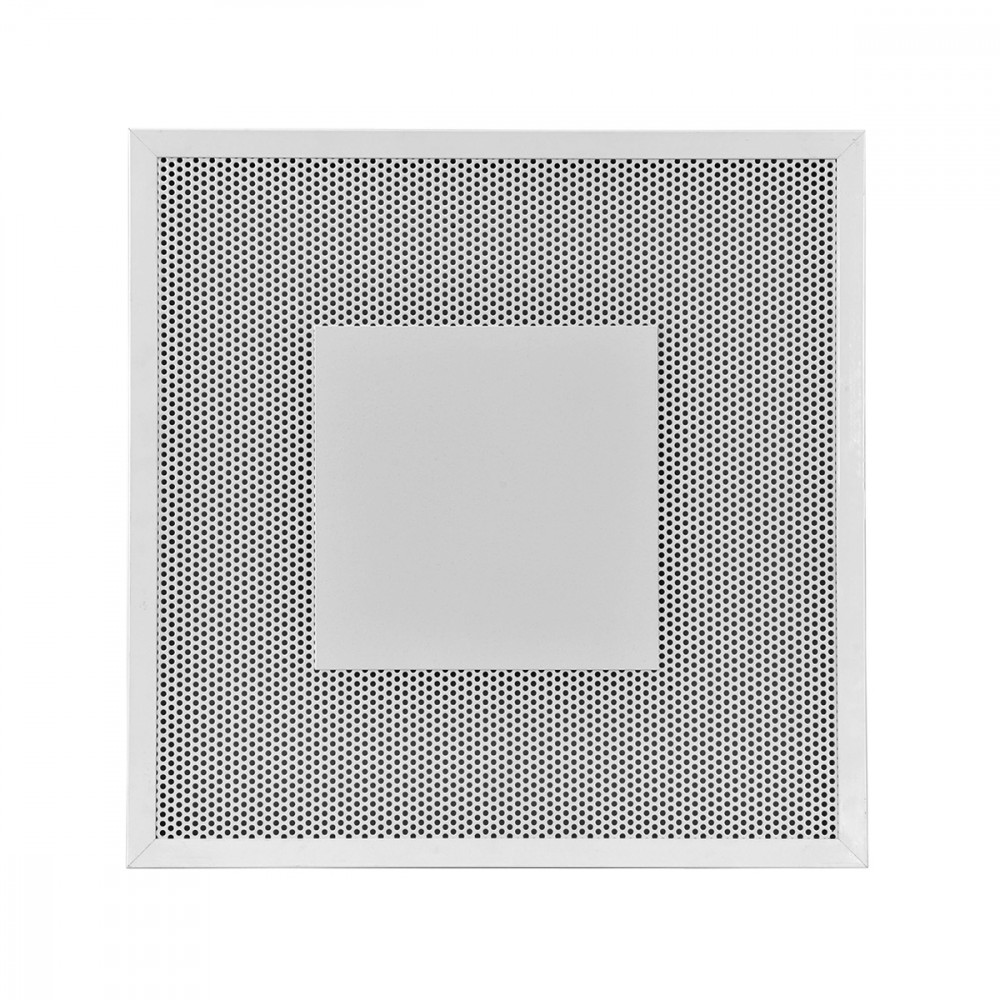

BQC

CARATTERISTICHE:
Diffusori quadri forellinati, con piastra centrale, dim. 595X595 esterno cornice.
COSTRUZIONE:
Telaio in alluminio, lamiera forata in acciaio verniciato bianco RAL 9010.
IMPIEGO:
A soffitto, in mandata e ripresa.
Altezza di installazione: 2,5 – 4,0 m.
FISSAGGIO:
Clips (viti frontali a richiesta).
ACCESSORI:
• Plenum in acciaio zincato standard o isolato, con o senza rete equalizzatrice.
• Serranda di taratura in acciaio zincato con alette a movimento contrapposto.
• Deflettori per l’orientazione del lancio.

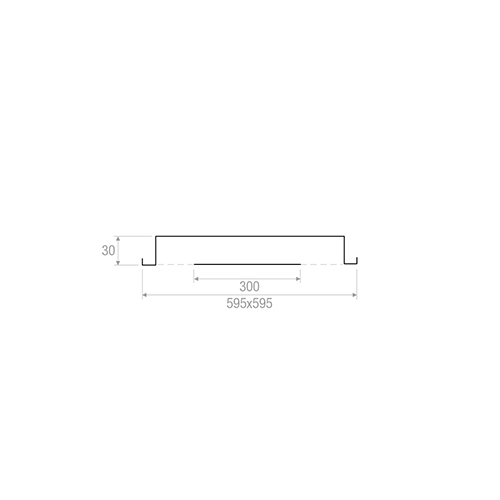

Dimensioni
Scelta e dimensionamento
BQC

Mod.

Ak [m2]

Q [m3/h]

LWA [dB(A)]

X(0,25) -Y(0,25) [m]

Dpt [Pa]

min

max

min

max

min

max

min

max

BQCM

0,1044

590

1310

36

62

1,8

4

10

50

BQCR

0,1044

390

880

< 20

30

-

-

10

50

Accessori e configurazioni

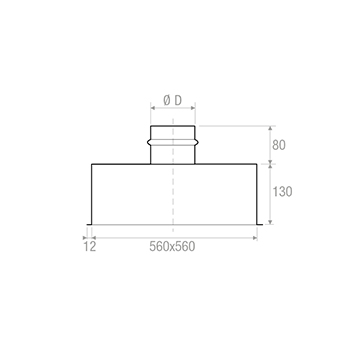

PDZ1

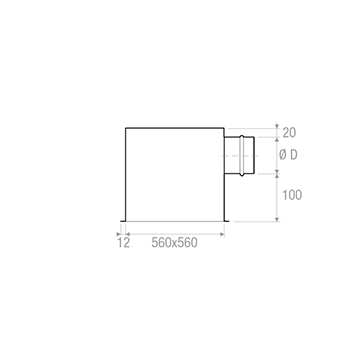

PDZ2

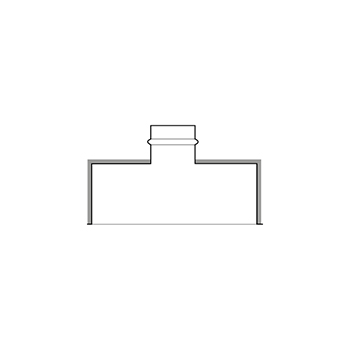

PDZI1

Plenum isolato esternamente spessore 6 mm



PDZI2

Plenum isolato esternamente spessore 6 mm


Testo per capitolato

DIFFUSORE QUADRATO IN ACCIAIO ZINCATO/ALLUMINIO RAL9010 FORELLINATO, CON PIASTRA CENTRALE CIECA. DIMENSIONE ESTERNA 595X595 MM

COSTRUZIONE:
Telaio in alluminio, lamiera forata in acciaio verniciato bianco RAL 9010
IMPIEGO:
A soffitto, in mandata e ripresa. Altezza di installazione: 2,5 – 4,0 m
FISSAGGIO:
Clips (viti frontali a richiesta).
ACCESSORI:
• Plenum in acciaio zincato standard o isolato, con o senza rete equalizzatrice.
• Serranda di taratura in acciaio zincato con alette a movimento contrapposto.
• Deflettori per l’orientazione del lancio.
MODELLO: BQC
MISURA: 595 x 595 mm.



Download documentazione
Richiesta informazioni

Scrivici un messaggio
