AQN
E = Dimensiune gaură
AQN+SCN
DIMENSIUNI
PDZ1
PDZ2
PDZI1
Plenum izolat la exterior, grosime 6 mm
PDZI2
Plenum izolat la exterior, grosime 6 mm
Produse
DIFUZOARE

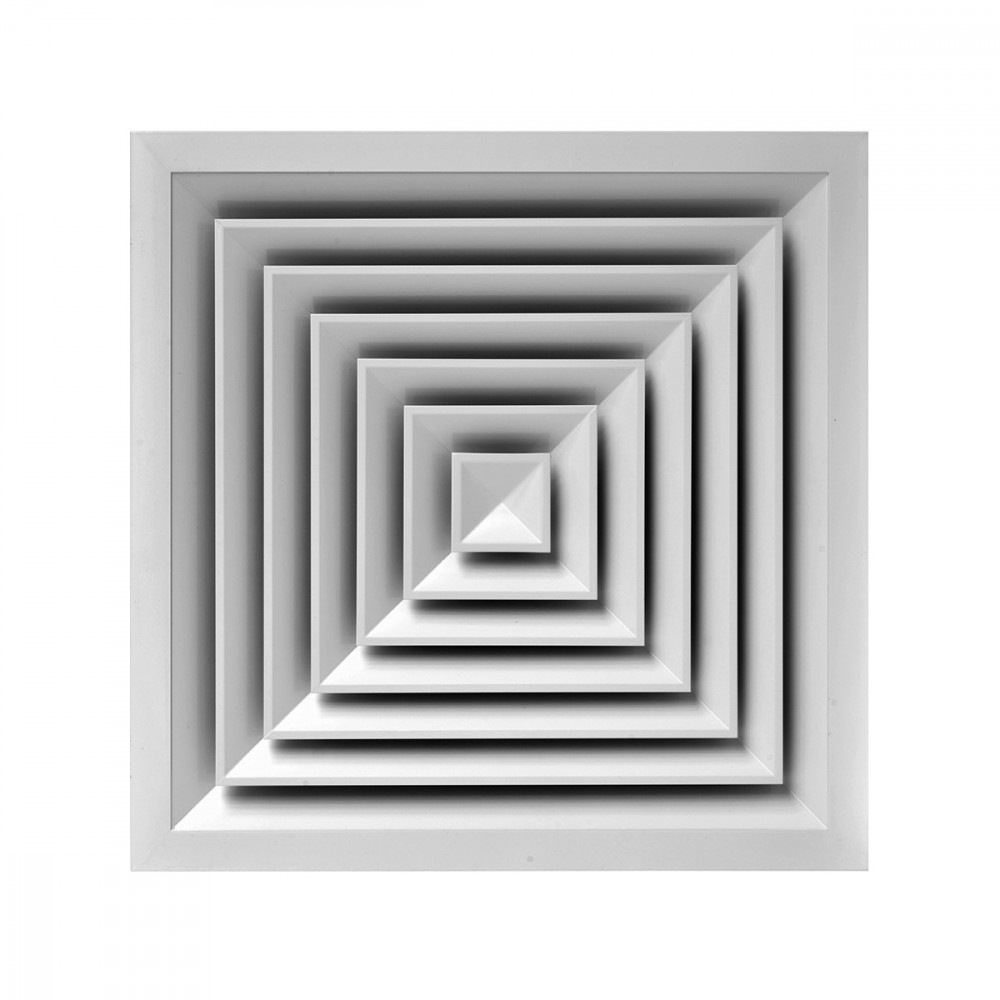

AQN
CARACTERISTICI:
Difuzor pe 4 căi, multidirecțional cu miez detașabil.
CONSTRUCȚIE:
Aluminiu vopsit electrostatic, culoare alb RAL 9010.
UTILIZARE:
Pentru instalare în plafon, pentru introducere și evacuare. Înălțime montaj: 2,5-3,1 m.
MONTAJ:
Prin șuruburi pe gâtul difuzorului.
ACCESORII:
Plenum din oțel galvanizat, standard sau izolat termic, cu sau fără placă perforată.
Registru de reglaj executat din oțel galvanizat cu lamele opuse
Dimensiuni
E = Dimensiune gaură
Selecție și dimensionare
|
BxH mm |
Ak [m2] |
N. direcții |
Q [m3/h] |
LWA [dB(A)] |
X(0,25) [m] |
Dpt [Pa] |
||||
|
min |
max |
min |
max |
min |
max |
min |
max |
|||
|
AQN 150x150 |
0,0094 |
4 |
100 |
210 |
< 20 |
29 |
0,8 |
3,99 |
10 |
50 |
|
AQN 225x225 |
0,0194 |
4 |
200 |
460 |
< 20 |
34 |
0,92 |
4,61 |
10 |
50 |
|
AQN 300x300 |
0,0332 |
4 |
360 |
810 |
< 20 |
39 |
1,03 |
5,14 |
10 |
50 |
|
AQN 375x375 |
0,0511 |
4 |
570 |
1270 |
< 20 |
42 |
1,12 |
5,6 |
10 |
50 |
|
AQN 450x450 |
0,0729 |
4 |
830 |
1850 |
< 20 |
45 |
1,2 |
6,01 |
10 |
50 |
|
AQN 600x600 |
0,1284 |
4 |
1510 |
3370 |
24 |
50 |
1,35 |
6,73 |
10 |
50 |
Accesorii și configurații
PDZ1
PDZ2
PDZI1
Plenum izolat la exterior, grosime 6 mm
PDZI2
Plenum izolat la exterior, grosime 6 mm
Instrucțiuni
INSTALARE SIGURĂ
SISTEM SIGURANȚĂ
CONEXIUNE LA TUBULATURĂ PATRATĂ
Inserați difuzorul în tubulatură.
Fixați difuzorul cu șuruburi.
CONEXIUNE LA FLEXIBIL PRIN PLENUM
1 = Flexibil
Inserați difuzorul in plenum PDZ1 / PDZ2.
Fixați difuzorul cu șuruburi.
CONEXIUNE LA FLEXIBIL PRIN PLENUM
1 = Flexibil
Inserați difuzorul in plenum PDZ1 / PDZ2.
Fixați difuzorul cu șuruburi.
REGISTRU
Este posibilă instalarea registrului în orice configurație.
Fixați registrul de difuzor prin clipsurile de pe acesta.
Textul specificațiilor
DIFFUSORE MULTIDIREZIONALE IN ALLUMINIO RAL 9010 A 4 VIE CON PARTE CENTRALE ASPORTABILE.
COSTRUZIONE:
Alluminio verniciato bianco RAL 9010.
IMPIEGO:
A soffitto, in mandata e ripresa. Altezza di installazione: 2,5 - 3,1 m.
FISSAGGIO:
Fissaggio a viti nascoste posizionate sul collo del diffusore
ACCESSORI:
• Plenum in acciaio zincato standard o isolato, con o senza rete equalizzatrice.
• Serranda di taratura in acciaio zincato con alette a movimento contrapposto.
MODELLO: AQN
MISURA: *** x *** mm.
