Prodotti

DIFFUSORI

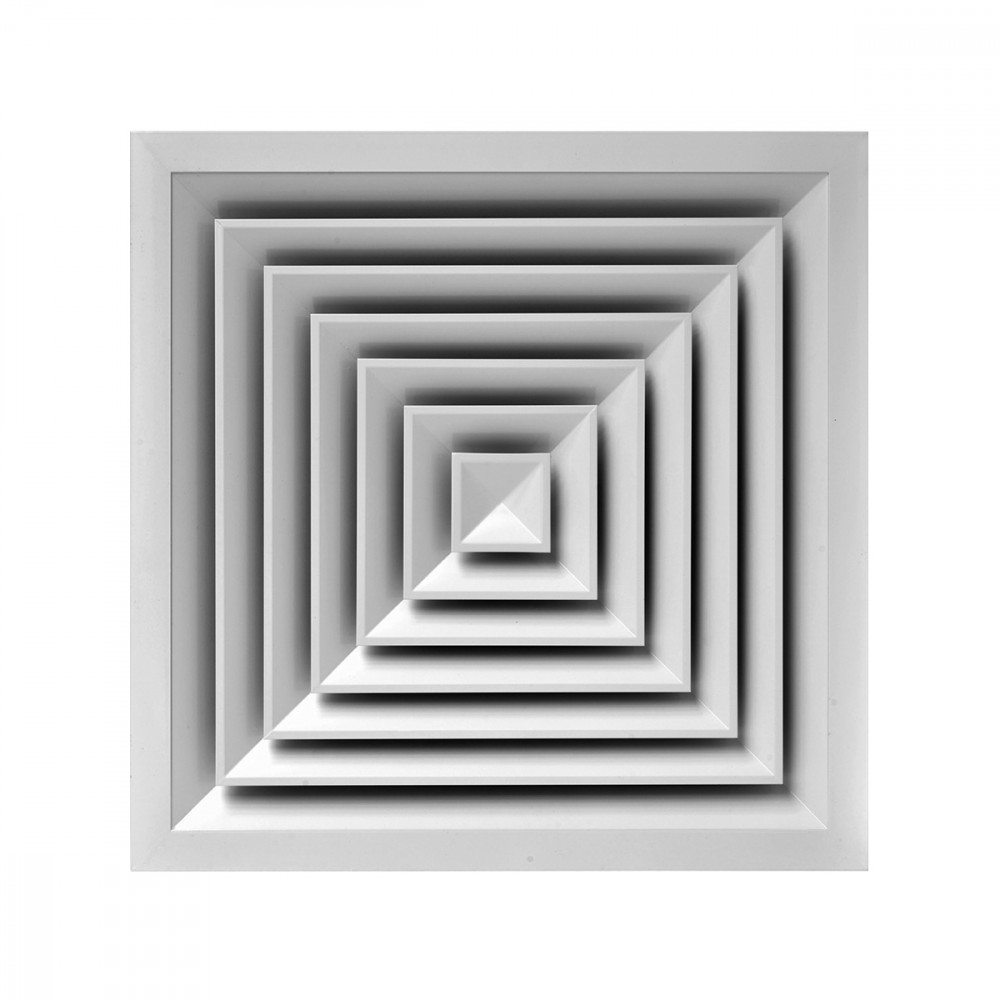

AQN

CARATTERISTICHE:
Diffusori multidirezionali a 4 vie con parte centrale asportabile.
COSTRUZIONE:
Alluminio verniciato bianco RAL 9010.
IMPIEGO:
A soffitto, in mandata e ripresa.
Altezza di installazione: 2,5 – 3,1 m.
FISSAGGIO:
Fissaggio a viti nascoste posizionate sul collo del diffusore
ACCESSORI:
• Plenum in acciaio zincato standard o isolato, con o senza rete equalizzatrice.
• Serranda di taratura in acciaio zincato con alette a movimento contrapposto.

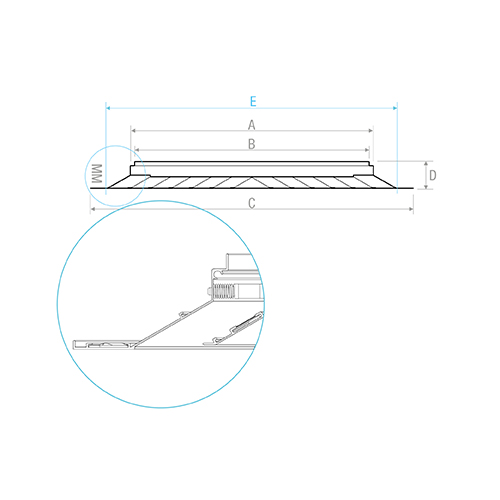

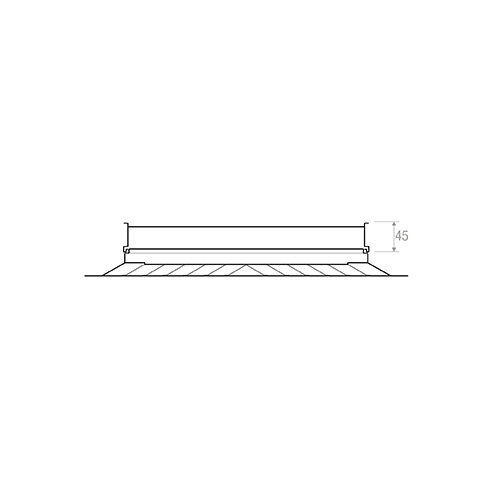

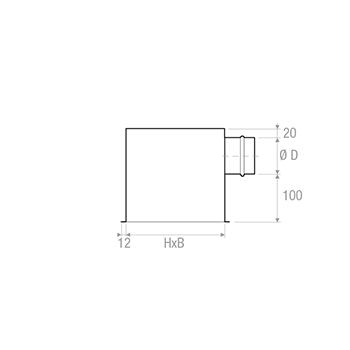

Dimensioni

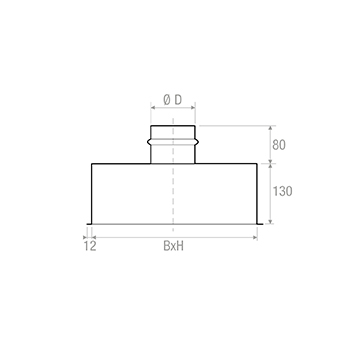

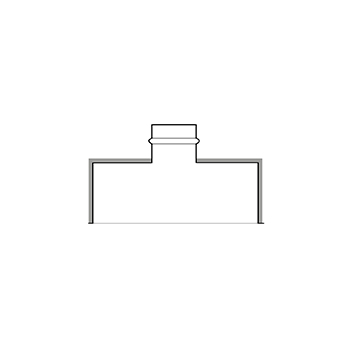

PDZ1

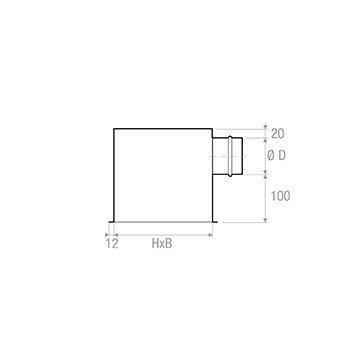

PDZ2

PDZI1

Plenum isolato esternamente spessore 6 mm

PDZI2

Plenum isolato esternamente spessore 6 mm

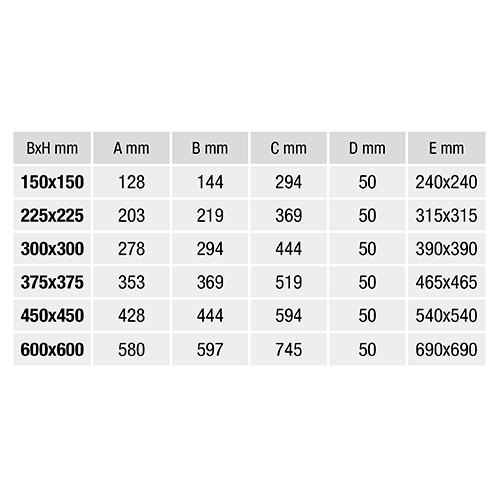

MISURE

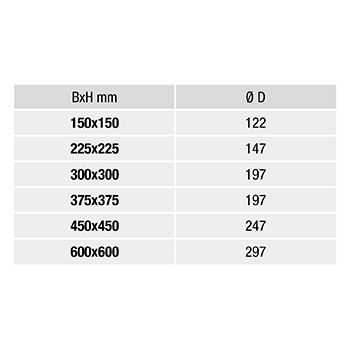

Attacco plenum PDZ1 PDZ2
Scelta e dimensionamento
AQN

BxH mm

Ak [m2]

N. vie

Q [m3/h]

LWA [dB(A)]

X(0,25) [m]

Dpt [Pa]

min

max

min

max

min

max

min

max

AQN 150x150

0,0094

4

100

210

< 20

29

0,8

3,99

10

50

AQN 225x225

0,0194

4

200

460

< 20

34

0,92

4,61

10

50

AQN 300x300

0,0332

4

360

810

< 20

39

1,03

5,14

10

50

AQN 375x375

0,0511

4

570

1270

< 20

42

1,12

5,6

10

50

AQN 450x450

0,0729

4

830

1850

< 20

45

1,2

6,01

10

50

AQN 600x600

0,1284

4

1510

3370

24

50

1,35

6,73

10

50

Accessori e configurazioni

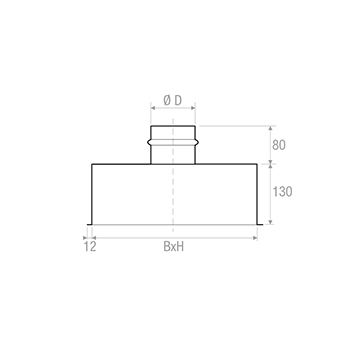

PDZ1

PDZ2

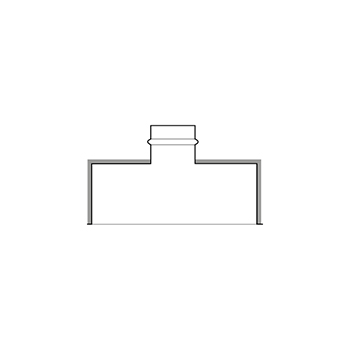

PDZI1

Plenum isolato esternamente spessore 6 mm

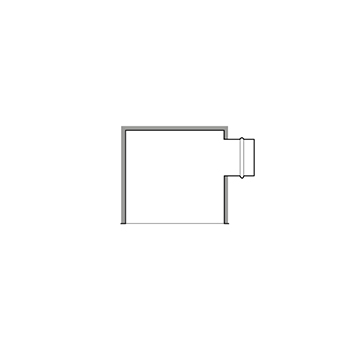

PDZI2

Plenum isolato esternamente spessore 6 mm


Istruzioni

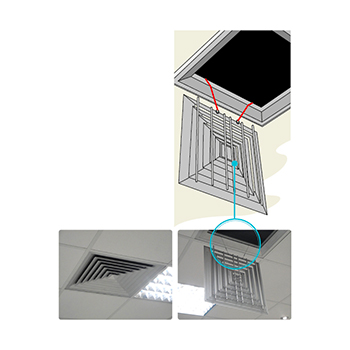

SAFETY INSTALLATION

sistema di sicurezza

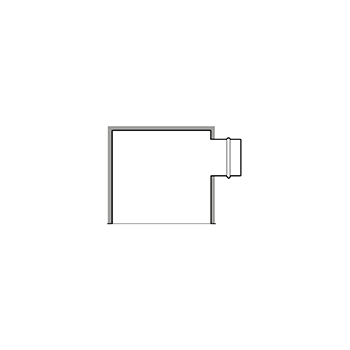

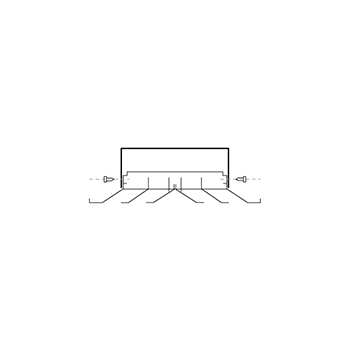

RACCORDO SUL CANALE QUADRATO

Inscatolare il diffusore nel canale.

Fissare il diffusore con viti.

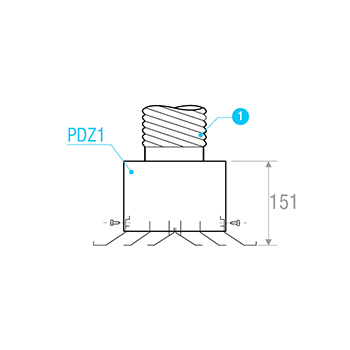

RACCORDO SUL CANALE FLESSIBILE CON PLENUM

Inscatolare il diffusore nel plenum PDZ1/PDZ2

Fissare il diffusore con viti.

1= Flessibile

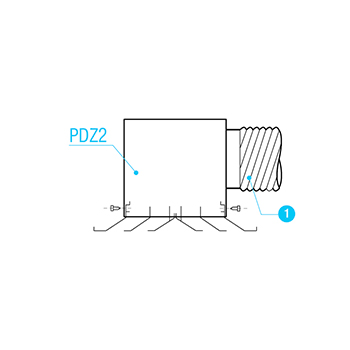

RACCORDO SUL CANALE FLESSIBILE CON PLENUM

Inscatolare il diffusore nel plenum PDZ1/PDZ2

Fissare il diffusore con viti.

1= Flessibile

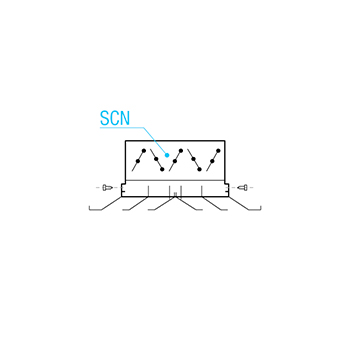

TARATURA

Possibilità di installare una serranda in ogni configurazione.

Fissare con clips la serranda sul diffusore.


Testo per capitolato

DIFFUSORE MULTIDIREZIONALE IN ALLUMINIO RAL 9010 A 4 VIE CON PARTE CENTRALE ASPORTABILE.

COSTRUZIONE:
Alluminio verniciato bianco RAL 9010.
IMPIEGO:
A soffitto, in mandata e ripresa. Altezza di installazione: 2,5 - 3,1 m.
FISSAGGIO:
Fissaggio a viti nascoste posizionate sul collo del diffusore
ACCESSORI:
• Plenum in acciaio zincato standard o isolato, con o senza rete equalizzatrice.
• Serranda di taratura in acciaio zincato con alette a movimento contrapposto.
MODELLO: AQN
MISURA: *** x *** mm.
