AQN
E =Tamaño orificio
AQN+SCN
MEDIDAS
PDZ1
PDZ2
PDZI1
Plénum aislado externamente espesor 6 mm
PDZI2
Plénum aislado externamente espesor 6 mm
Productos
DIFUSIÓN

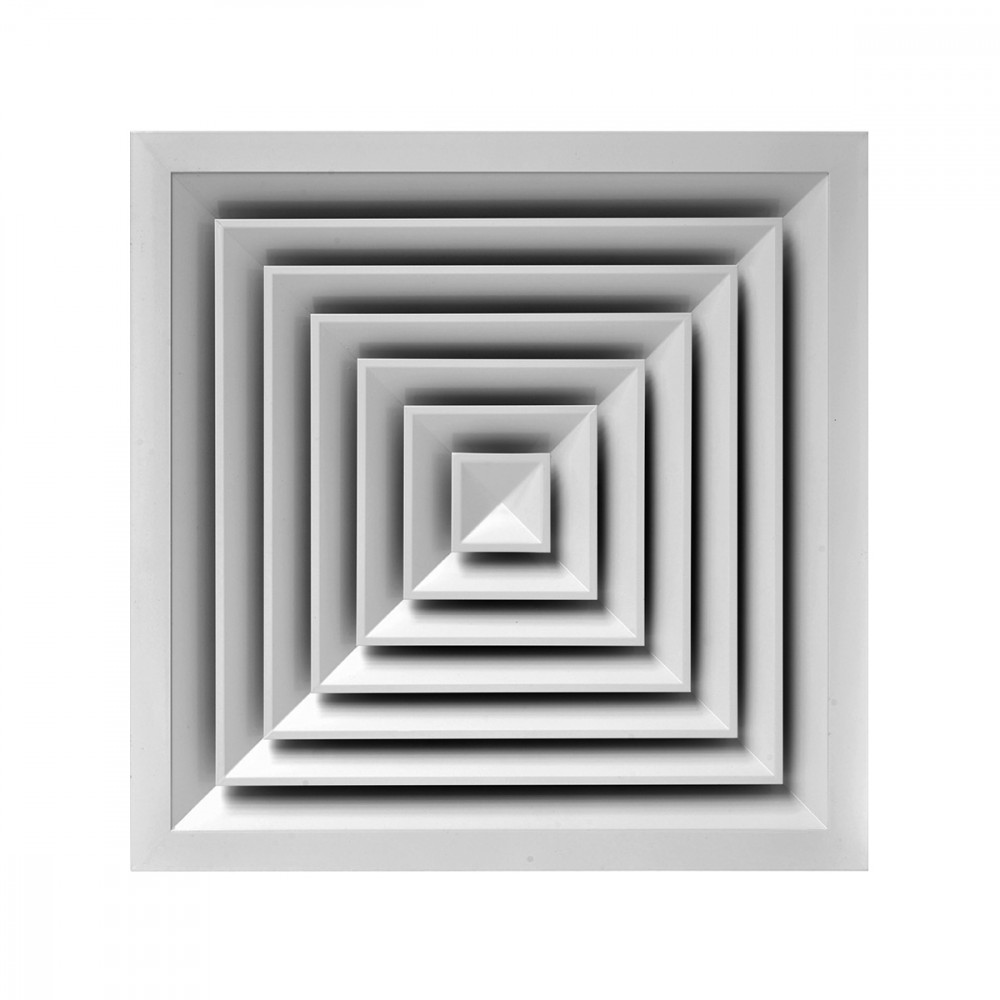

AQN
CARACTERÍSTICAS:
Difusores multidireccionales de 4 vías con parte central extraíble.
ESTRUCTURA:
Aluminio barnizado blanco RAL 9010.
USO:
En techo, para impulsión y retorno.
Altura de instalación: 2,5-3,1 m.
FIJACIÓN:
Fijación con tornillos ocultos colocados en el cuello del difusor.
ACCESORIOS:
Plénum de acero galvanizado estándar o aislado, con o sin chapa ecualizadora.
Compuerta de calibración de acero galvanizado con lamas de movimiento opuesto.
Dimensiones
E =Tamaño orificio
elección y dimensiones
|
BxH mm |
Ak [m2] |
N. Vías |
Q [m3/h] |
LWA [dB(A)] |
X(0,25) [m] |
Dpt [Pa] |
||||
|
min |
max |
min |
max |
min |
max |
min |
max |
|||
|
AQN 150x150 |
0,0094 |
4 |
100 |
210 |
< 20 |
29 |
0,8 |
3,99 |
10 |
50 |
|
AQN 225x225 |
0,0194 |
4 |
200 |
460 |
< 20 |
34 |
0,92 |
4,61 |
10 |
50 |
|
AQN 300x300 |
0,0332 |
4 |
360 |
810 |
< 20 |
39 |
1,03 |
5,14 |
10 |
50 |
|
AQN 375x375 |
0,0511 |
4 |
570 |
1270 |
< 20 |
42 |
1,12 |
5,6 |
10 |
50 |
|
AQN 450x450 |
0,0729 |
4 |
830 |
1850 |
< 20 |
45 |
1,2 |
6,01 |
10 |
50 |
|
AQN 600x600 |
0,1284 |
4 |
1510 |
3370 |
24 |
50 |
1,35 |
6,73 |
10 |
50 |
Accesorios y configuración
PDZ1
PDZ2
PDZI1
Plénum aislado externamente espesor 6 mm
PDZI2
Plénum aislado externamente espesor 6 mmInstrucciones
SAFETY INSTALLATION
Sistema de siguridad
CONEXIÓN AL CONDUCTO CUADRADO
Colocar el difusor en el conducto. Fijar el difusor con tornillos.
CONEXIÓN AL CONDUCTO FLEXIBLE CON PLÉNUM
Colocar el difusor en el plénum PDZ1 / PDZ2. Fijar el difusor con tornillos. 1= Flexible
CONEXIÓN AL CONDUCTO FLEXIBLE CON PLÉNUM
Colocar el difusor en el plénum PDZ1 / PDZ2. Fijar el difusor con tornillos. 1= Flexible
CALIBRACIÓN
Posibilidad de instalar una compuerta en cualquier configuración. Fijar la compuerta en el difusor con clips.Texto de las características
DIFUSOR MULTIDIRECCIÓN DE ALUMINIO RAL 9010 DE 4 VÍAS CON PARTE CENTRAL EXTRAÍBLE.
CONSTRUCCIÓN:
Aluminio pintado blanco RAL 9010.
EMPLEO:
En el techo, de envío y recuperación. Altura de instalación: 2,5 - 3,1 m.
FIJACIÓN:
Fijación con tornillos ocultos situados en el cuello del difusor
ACCESORIOS:
• Cámara de acero galvanizado estándar o aislado, con o sin red ecualizadora.
• Barrera de calibración de acero galvanizado con aletas de movimiento contrapuesto.
MODELO: AQN
MEDIDA: *** x *** mm.
