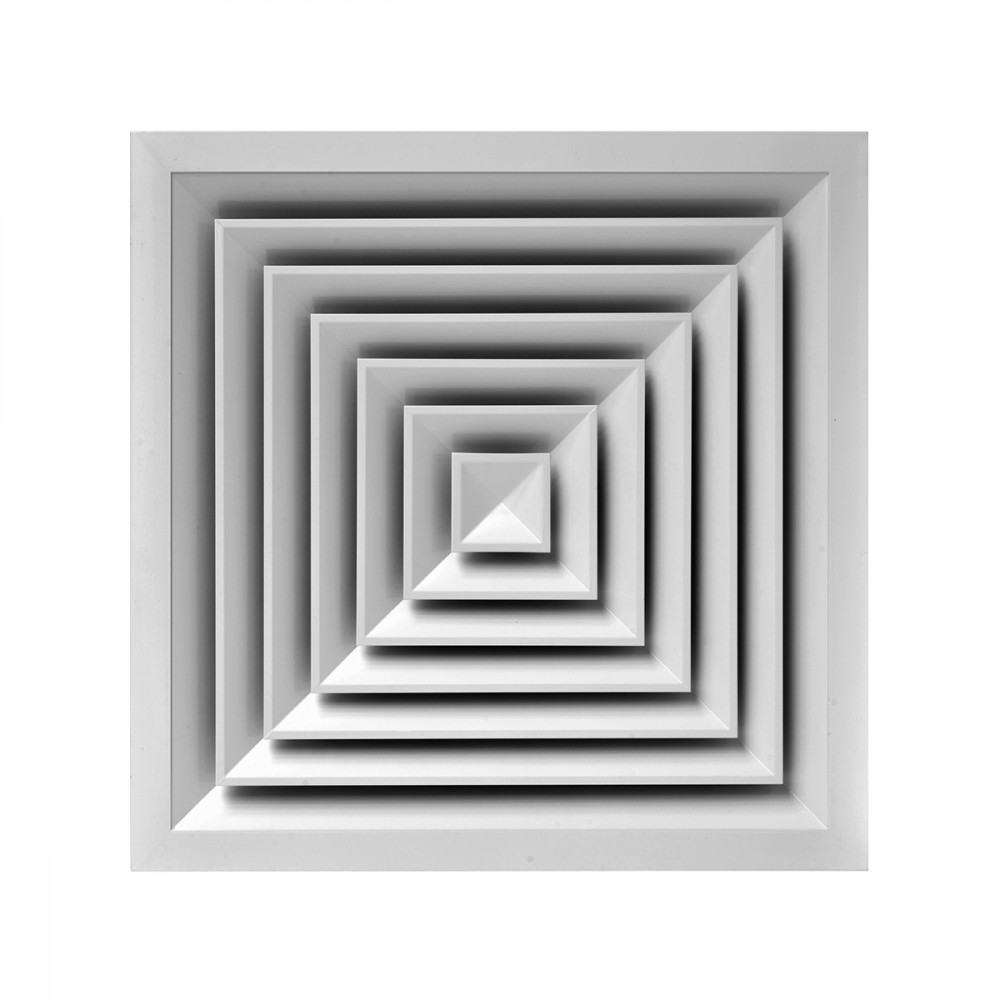

AQN
MERKMALE:
Multidirektionale Luftdurchlässe, 4 Wege, mit abnehmbaren Mittelteil:
AUSFÜHRUNG:
Aluminium weiß RAL 9010 lackiert.
EINSATZBEREICH:
An der Decke, Zuluft und Rückluft.
Einbauhöhe: 2,5-3,1 m.
BEFESTIGUNG:
Befestigung mit verdeckten Schrauben auf dem Anschlussstutzen des Luftdurchlasses.
ZUBEHÖR:
Anschlusskasten aus verzinktem Stahl, Standard oder isoliert, mit oder ohne Equalizer-Netz.
Jalousieklappe aus verzinktem Stahl, mit Lamellen mit gegensätzlichen Bewegungen.
Abmessungen
E= Lochgrösse
Auswahl und Bemessung
|
BxH mm |
Ak [m2] |
Anz. Wege |
Q [m3/h] |
LWA [dB(A)] |
X(0,25) [m] |
Dpt [Pa] |
||||
|
min |
max |
min |
max |
min |
max |
min |
max |
|||
|
AQN 150x150 |
0,0094 |
4 |
100 |
210 |
< 20 |
29 |
0,8 |
3,99 |
10 |
50 |
|
AQN 225x225 |
0,0194 |
4 |
200 |
460 |
< 20 |
34 |
0,92 |
4,61 |
10 |
50 |
|
AQN 300x300 |
0,0332 |
4 |
360 |
810 |
< 20 |
39 |
1,03 |
5,14 |
10 |
50 |
|
AQN 375x375 |
0,0511 |
4 |
570 |
1270 |
< 20 |
42 |
1,12 |
5,6 |
10 |
50 |
|
AQN 450x450 |
0,0729 |
4 |
830 |
1850 |
< 20 |
45 |
1,2 |
6,01 |
10 |
50 |
|
AQN 600x600 |
0,1284 |
4 |
1510 |
3370 |
24 |
50 |
1,35 |
6,73 |
10 |
50 |
Zubehör und Konfigurationen
PDZ1
PDZ2
PDZI1
Anschlusskasten mit 6 mm Außenisolierung
PDZI2
Anschlusskasten mit 6 mm AußenisolierungAnweisungen
SAFETY INSTALLATION
Sicherheitssystem
ANSCHLUSS AM ECKIGEN KANAL
Den Luftdurchlass in den Kanal einsetzen.
Den Luftdurchlass mit Schrauben befestigen.
ANSCHLUSS AM BEWEGLICHEN KANAL MIT ANSCHLUSSKASTEN
Den Luftdurchlass in den Anschlusskasten PDZ1 / PDZ2 einsetzen.
Den Luftdurchlass mit Schrauben befestigen.
1= Flexibel
ANSCHLUSS AM BEWEGLICHEN KANAL MIT ANSCHLUSSKASTEN
Den Luftdurchlass in den Anschlusskasten PDZ1 / PDZ2 einsetzen.
Den Luftdurchlass mit Schrauben befestigen.
1= Flexibel
EINSTELLUNG
Es kann für jede Ausführung eine Jalousieklappe installiert werden.
Die Jalousieklappe mit Clips an den Luftdurchlass befestigen.
Text für Spezifikationen
DIFFUSORE MULTIDIREZIONALE IN ALLUMINIO RAL 9010 A 4 VIE CON PARTE CENTRALE ASPORTABILE.
COSTRUZIONE:
Alluminio verniciato bianco RAL 9010.
IMPIEGO:
A soffitto, in mandata e ripresa. Altezza di installazione: 2,5 - 3,1 m.
FISSAGGIO:
Fissaggio a viti nascoste posizionate sul collo del diffusore
ACCESSORI:
• Plenum in acciaio zincato standard o isolato, con o senza rete equalizzatrice.
• Serranda di taratura in acciaio zincato con alette a movimento contrapposto.
MODELLO: AQN
MISURA: *** x *** mm.
