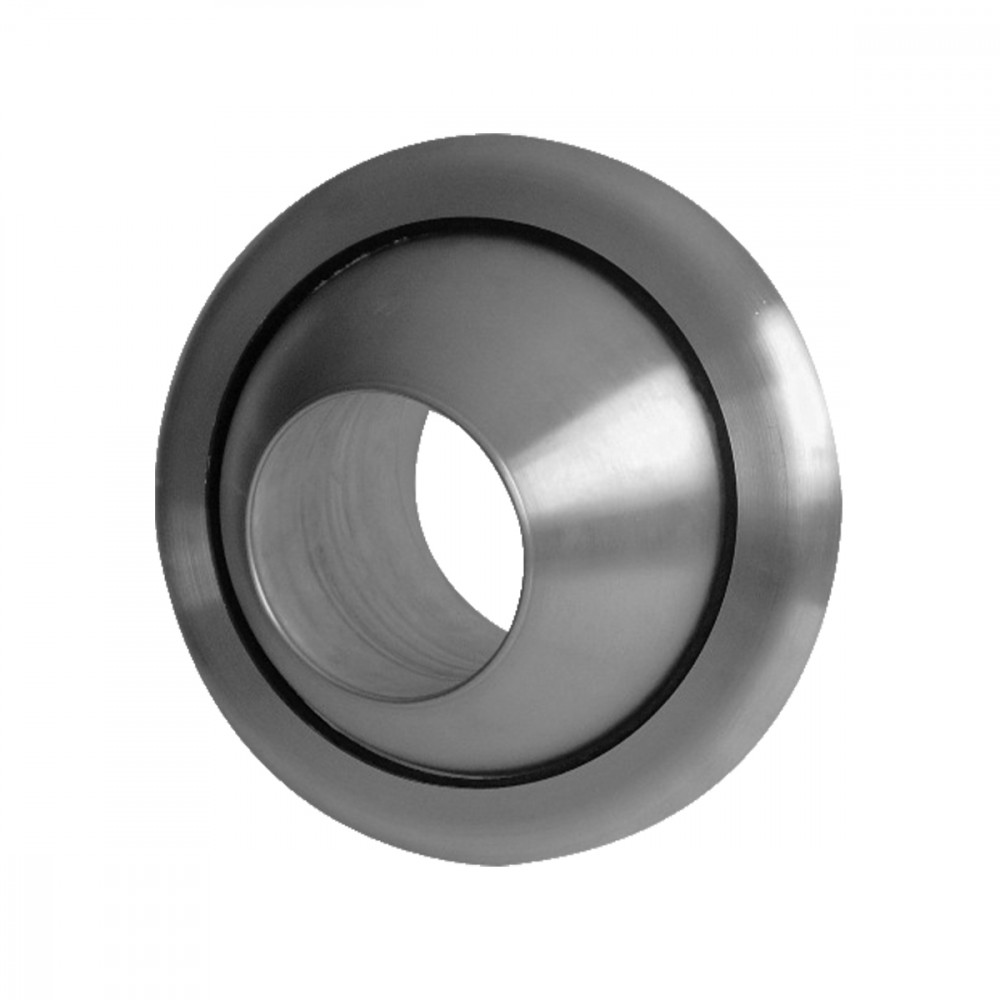

DU

CARATTERISTICHE:

Diffusori a ugello a lunga gittata orientabili con un angolo massimo di 30°.

COSTRUZIONE:

Alluminio satinato naturale con primer trasparente.

IMPIEGO:

A soffitto o a parete, in mandata.
Altezza di installazione: 2,4 - 11,5 m.

FISSAGGIO:

Fissaggio mediante viti frontali sul collare del diffusore al canale o al raccordo per canale circolare.

ACCESSORI:

• Raccordo per canale circolare.

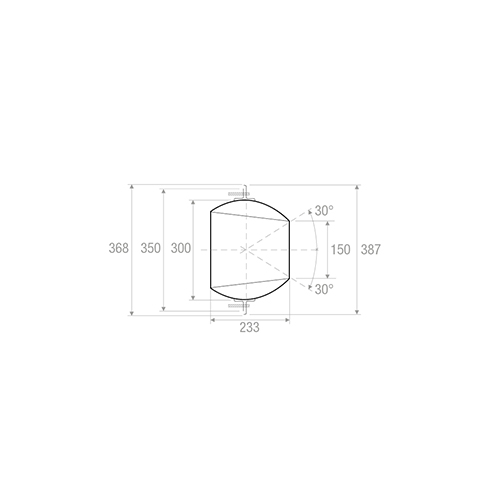

Dimensioni

DU 80

DU 150

DU 200

Scelta e dimensionamento

Mod.	Ak [m2]	Q [m3/h]		LWA [dB(A)]		X(0,25) -Y(0,25) [m]		Dpt [Pa]
Mod.	Ak [m2]	min	max	min	max	min	max	min	max
DU 80	0,005	60	140	20	40	8,1	18,9	10	50
DU 150	0,0176	250	550	31	58	11,9	26,2	10	50
DU 200	0,0314	480	1030	38	69	14	30,1	10	50

Istruzioni

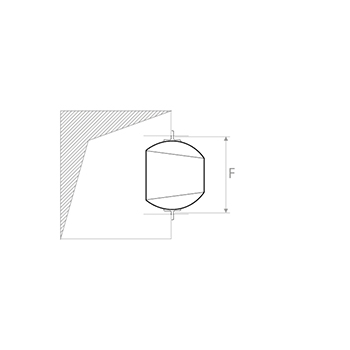

MONTAGGIO SU CANALE

F
DU 80 = 207
DU 150 = 354
DU 200 = 452

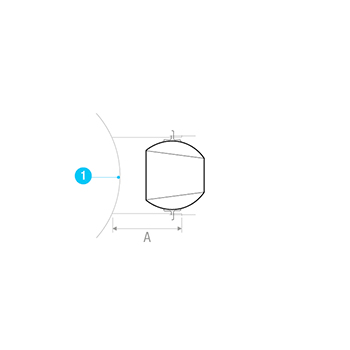

MONTAGGIO SU CANALE CIRCOLARE

1= Ø Canale

A
DU 80 = 200
DU 150 = 300
DU 200 = 350

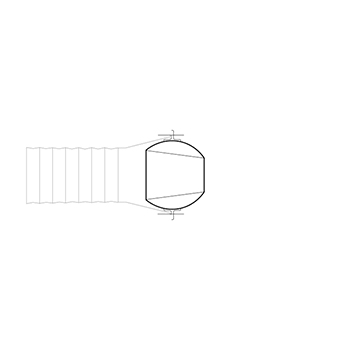

MONTAGGIO CON TUBO FLESSIBILE

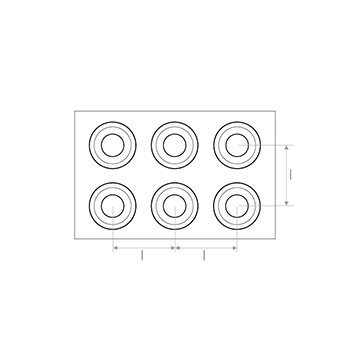

MONTAGGIO IN BATTERIA

I
DU 80 = 300
DU 150 = 430
DU 200 = 430

Testo per capitolato

DIFFUSORE A UGELLO IN ALLUMINIO SATINATO, A LUNGA GITTATA ORIENTABILE CON UN ANGOLO MASSIMO DI 30°

COSTRUZIONE:
Alluminio satinato naturale con primer trasparente.
IMPIEGO:
A soffitto o a parete, in mandata. Altezza di installazione: 2,4 - 11,5 m.
FISSAGGIO:
Fissaggio mediante viti frontali sul collare del diffusore al canale o al raccordo per canale circolare.
ACCESSORI:
• Raccordo per canale circolare.
MODELLO: DU***
