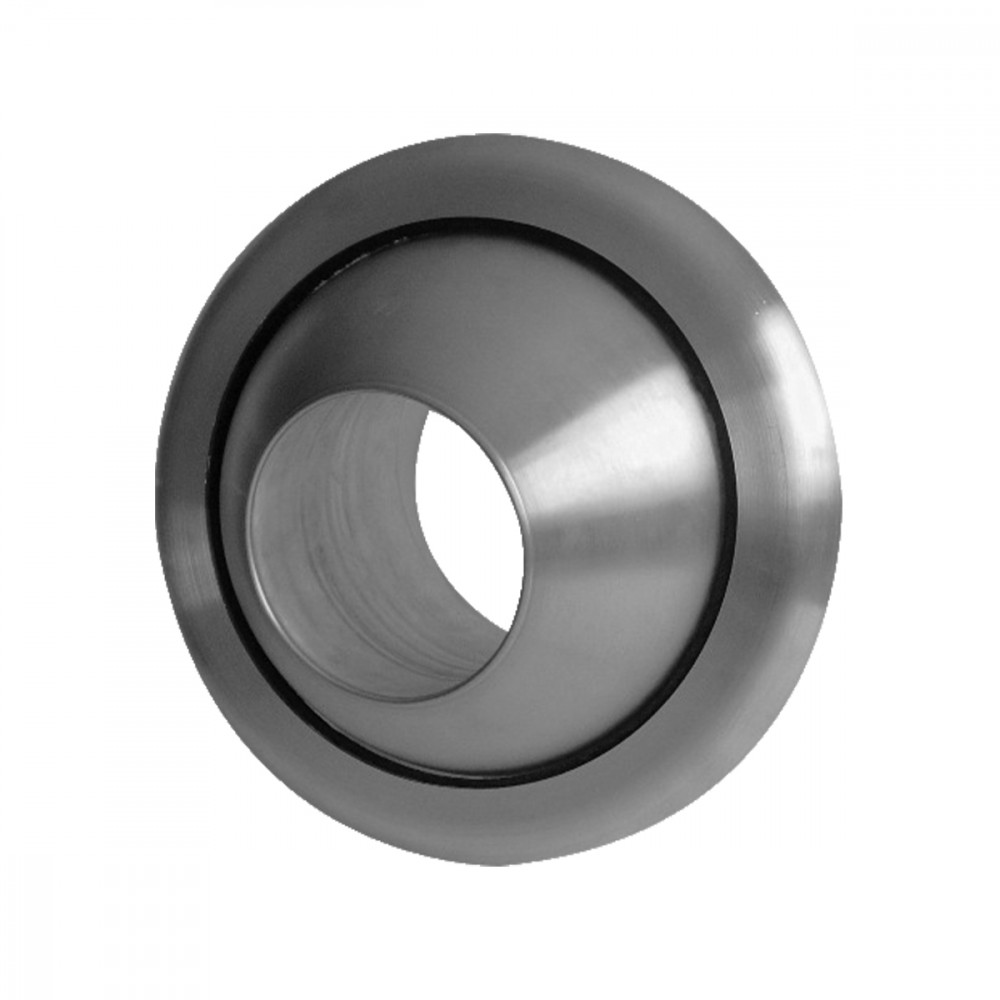

DU

MERKMALE:

Luftdurchlässe mit orientierbarer Weitwurfdüse und einem Winkel von max. 30°.

AUSFÜHRUNG:

Mattiertes Aluminium mit transparenter Grundierung.

EINSATZBEREICH:

An der Decke oder an der Wand, für Zuluft. Einbauhöhe: 2,4-11,5 m.

BEFESTIGUNG:

Befestigung vorne auf dem Stutzen des Luftdurchlasses zum Kanal oder zum Anschlussstück runden Kanal.

ZUBEHÖR:

Anschlussstück für runden Kanal.
CV: Schraubenabdeckung

Abmessungen

DU 80

DU 150

DU 200

Auswahl und Bemessung

Mod.	Ak [m2]	Q [m3/h]		LWA [dB(A)]		X(0,25) -Y(0,25) [m]		Dpt [Pa]
Mod.	Ak [m2]	min	max	min	max	min	max	min	max
DU 80	0,005	60	140	20	40	8,1	18,9	10	50
DU 150	0,0176	250	550	31	58	11,9	26,2	10	50
DU 200	0,0314	480	1030	38	69	14	30,1	10	50

Anweisungen

MONTAGE AM KANAL

F
DU 80 = 207
DU 150 = 354
DU 200 = 452

MONTAGE AM RUNDEN KANAL

1= Ø Kanal

A
DU 80 = 200
DU 150 = 300
DU 200 = 350

MONTAGE MIT SCHLAUCH

SERIENMONTAGE

I
DU 80 = 300
DU 150 = 430
DU 200 = 430

Text für Spezifikationen

DIFFUSORE A UGELLO IN ALLUMINIO SATINATO, A LUNGA GITTATA ORIENTABILE CON UN ANGOLO MASSIMO DI 30°

COSTRUZIONE:
Alluminio satinato naturale con primer trasparente.
IMPIEGO:
A soffitto o a parete, in mandata. Altezza di installazione: 2,4 - 11,5 m.
FISSAGGIO:
Fissaggio mediante viti frontali sul collare del diffusore al canale o al raccordo per canale circolare.
ACCESSORI:
• Raccordo per canale circolare.
MODELLO: DU***
