DU

CARACTERÍSTICAS:

Difusores de boquilla de largo alcance orientables con un ángulo máximo de 30°.

ESTRUCTURA:

Aluminio satinado natural con imprimación transparente.

USO:

En techo o pared, para impulsión. Altura de instalación: 2,4-11,5 m.

FIJACIÓN:

Fijación, mediante tornillos frontales en el collarín del difusor, al conducto o a la conexión para conducto circular.

ACCESORIOS:

Conexión para conducto circular. CV: cubretornillo.

Dimensiones

DU 80

DU 150

DU 200

elección y dimensiones

Mod.	Ak [m2]	Q [m3/h]		LWA [dB(A)]		X(0,25) -Y(0,25) [m]		Dpt [Pa]
Mod.	Ak [m2]	min	max	min	max	min	max	min	max
DU 80	0,005	60	140	20	40	8,1	18,9	10	50
DU 150	0,0176	250	550	31	58	11,9	26,2	10	50
DU 200	0,0314	480	1030	38	69	14	30,1	10	50

Instrucciones

MONTAJE EN CONDUCTO

F
DU 80 = 207
DU 150 = 354
DU 200 = 452

MONTAJE EN CONDUCTO CIRCULAR

1= Ø Conducto

A
DU 80 = 200
DU 150 = 300
DU 200 = 350

MONTAJE CON TUBO FLEXIBLE

MONTAJE EN BATERÍA

I
DU 80 = 300
DU 150 = 430
DU 200 = 430

Texto de las características

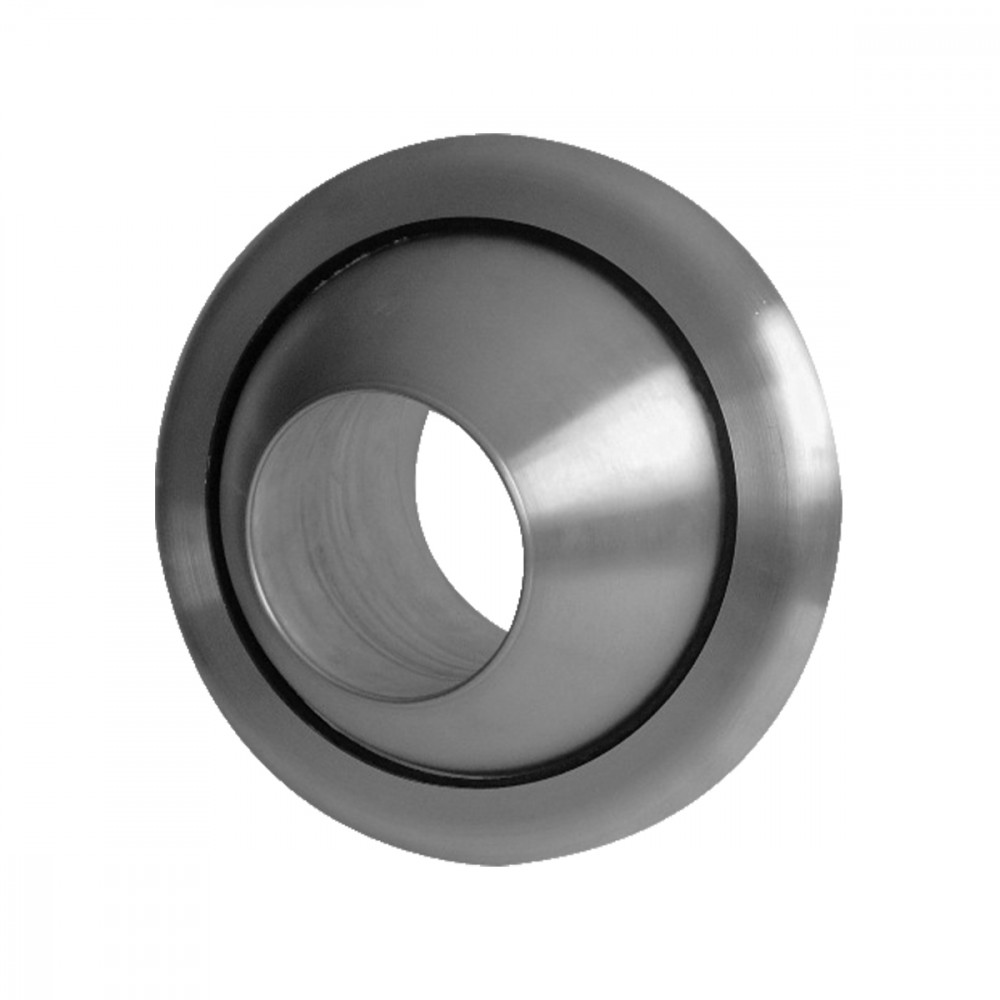

DIFUSOR TIPO BOQUILLA DE ALUMINIO SATINADO, DE LARGA CAPACIDAD ORIENTABLE CON UN ÁNGULO MÁXIMO DE 30°

CONSTRUCCIÓN:
Aluminio satinado natural con primer transparente.
EMPLEO:
De techo o de pared, de envío. Altura de instalación: 2,4 - 11,5 m.
FIJACIÓN:
Fijación con tornillos frontales en el collar del difusor al canal o al terminal para canal circular.
ACCESORIOS:
• Terminal para canal circular.
MODELO: DU***
