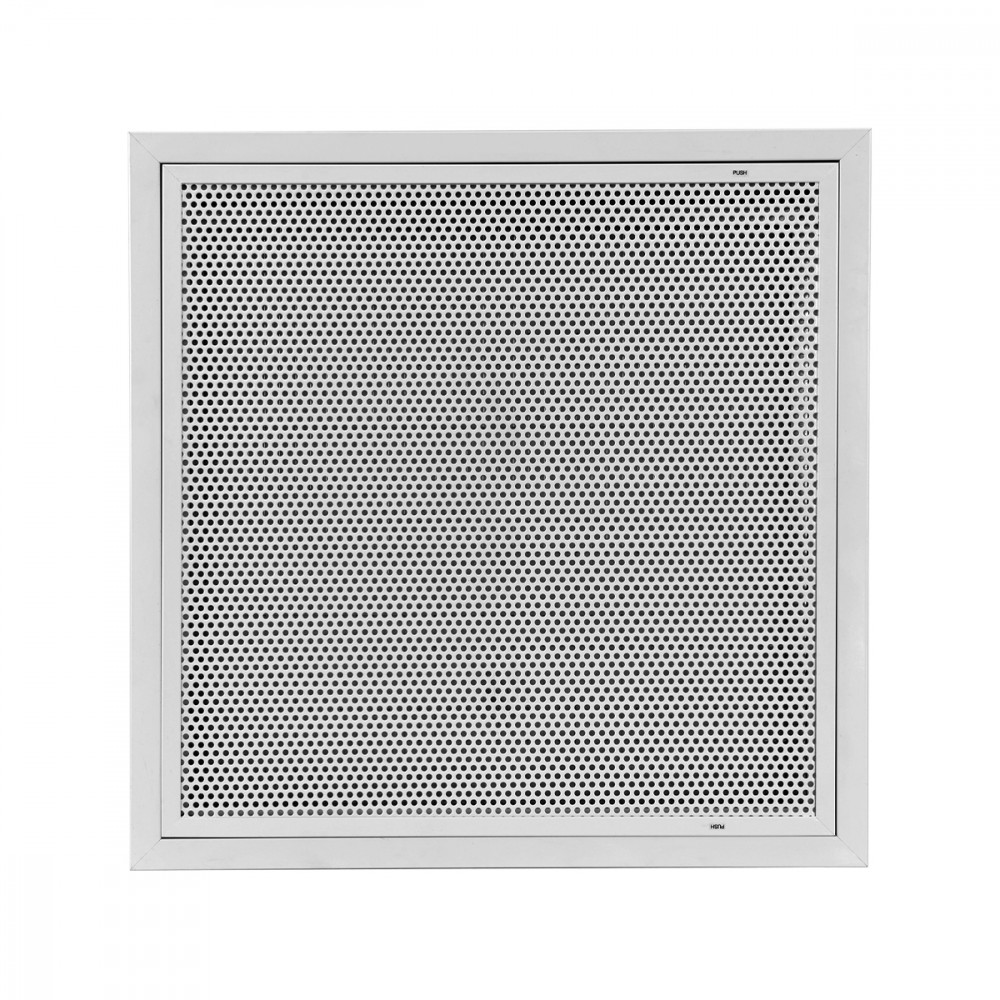

BQF60SMF

CARATTERISTICHE:

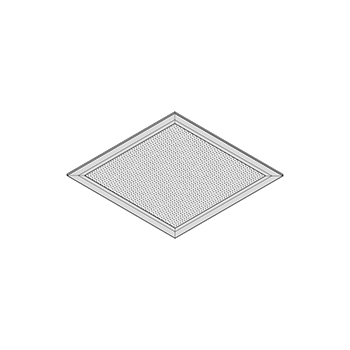

Diffusori quadri forellinati portafiltro, da controsoffitto dim. 595x595 esterno cornice.

COSTRUZIONE:

Telaio in alluminio, lamiera forata in acciaio verniciato bianco RAL 9010.

IMPIEGO:

A soffitto in ripresa.
Altezza di installazione: 2,5 - 4,0 m.

FISSAGGIO:

Clips (viti frontali su richiesta).

ACCESSORI:

• Plenum in acciaio zincato standard o isolato, con o senza rete equalizzatrice.

Dimensioni

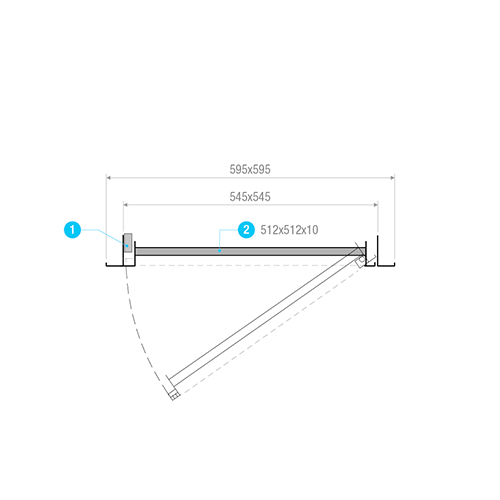

BQFSMF

1= Push-pull
2= Filtro

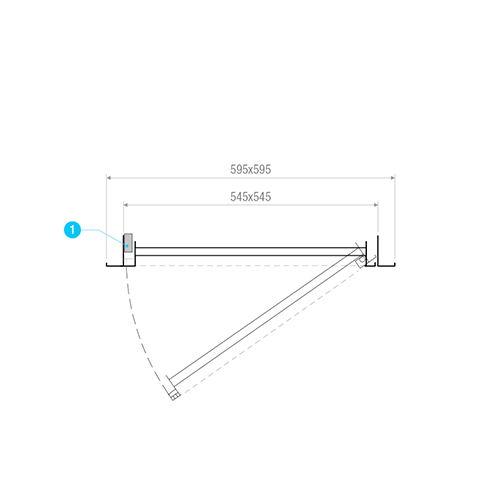

BQFSM

1= Push-pull

Scelta e dimensionamento

BQF60SMF

Mod.	Ak [m2]	Q [m3/h]		LWA [dB(A)]		X(0,25) -Y(0,25) [m]		Dpt [Pa]
Mod.	Ak [m2]	min	max	min	max	min	max	min	max
BQFSM	0,1431	800	1800	37	63	3,5	7,9	10	50
BQFSMF	0,1431	380	1080	< 20	47	-	-	10	50

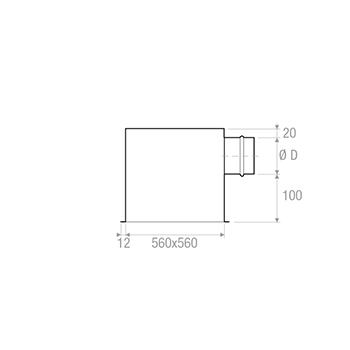

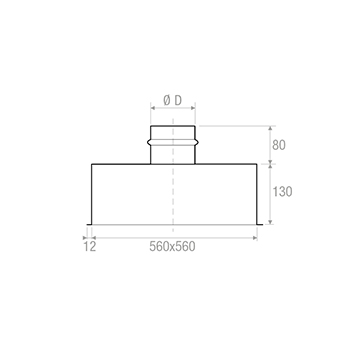

Accessori e configurazioni

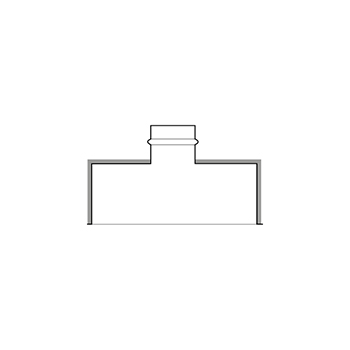

PDZ1

PDZ2

PDZI1

Plenum isolato esternamente spessore 6 mm

PDZI2

Plenum isolato esternamente spessore 6 mm

Istruzioni

BQF60SMF

Testo per capitolato

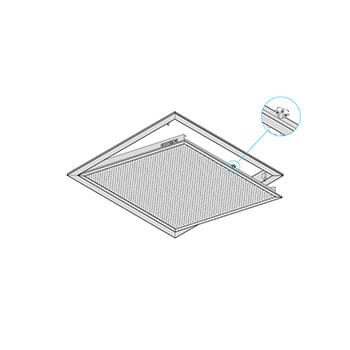

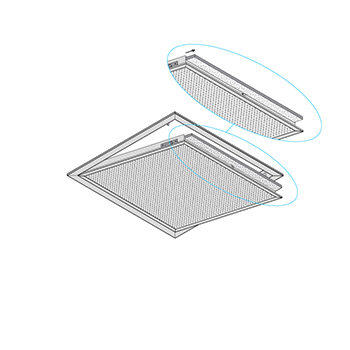

DIFFUSORE QUADRATO IN ACCIAIO ZINCATO/ALLUMINIO RAL9010 FORELLINATO, PORTAFILTRO CON SISTEMA DI APERTURA PUSH/PULL. DIMENSIONE ESTERNA 595X595 MM

COSTRUZIONE:
Telaio in alluminio, lamiera forata in acciaio verniciato bianco RAL 9010
IMPIEGO:
A soffitto in ripresa. Altezza di installazione: 2,5 - 4,0 m
FISSAGGIO:
Clips (viti frontali su richiesta).
ACCESSORI:
• Plenum in acciaio zincato standard o isolato, con o senza rete equalizzatrice.
MODELLO: BQF60SMF
MISURA: 595 x 595 mm.
