BQF60SMF

CARACTERÍSTICAS:

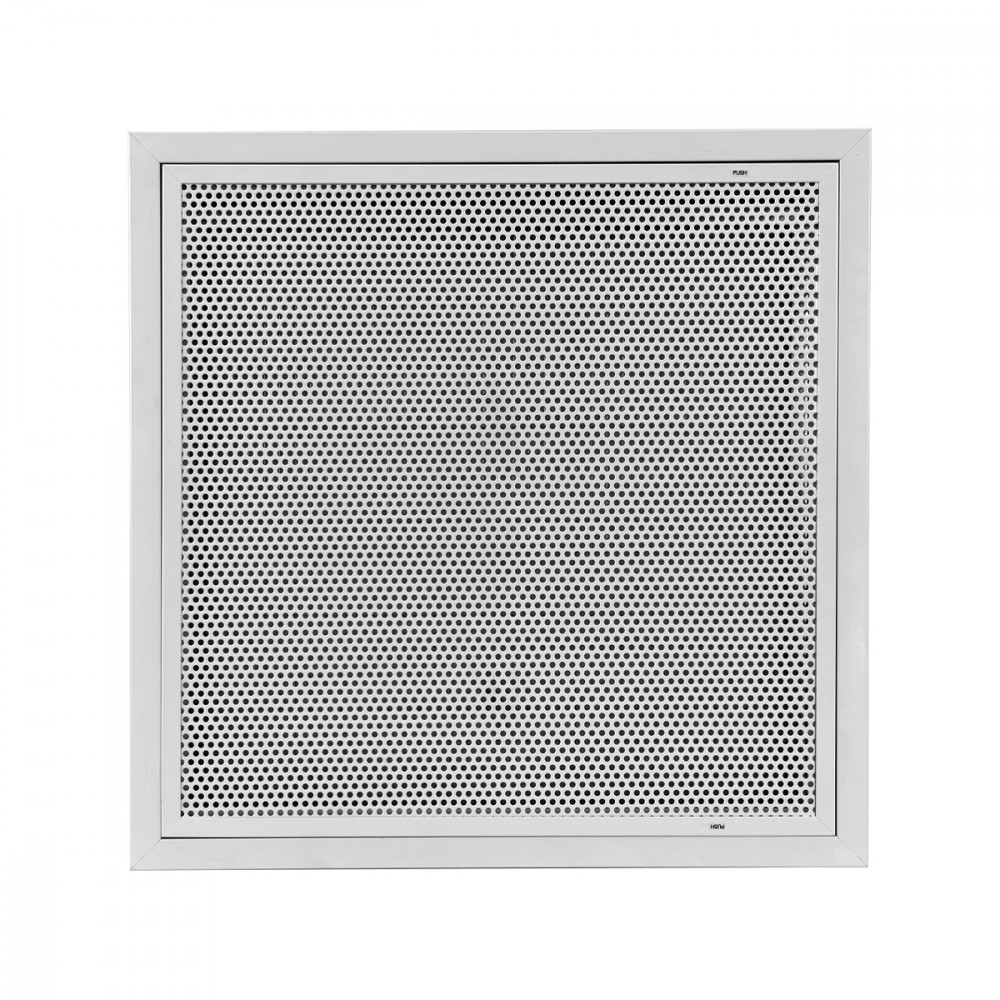

Difusores cuadrados perforados portafiltro, para falso techo, dim. 595x595 del marco externo.

ESTRUCTURA:

Bastidor de aluminio, chapa perforada de acero barnizado blanco RAL 9010

USO:

En techo, para retorno.
Altura de instalación: 2,5-4,0 m

FIJACIÓN:

Clips (tornillos frontales a petición).

ACCESORIOS:

Plénum de acero galvanizado estándar o aislado, con o sin chapa ecualizadora.

Dimensiones

BQFSMF

1= Push-pull 2= Filtro

BQFSM

1= Push-pull

elección y dimensiones

BQF60SMF

Mod.	Ak [m2]	Q [m3/h]		LWA [dB(A)]		X(0,25) -Y(0,25) [m]		Dpt [Pa]
Mod.	Ak [m2]	min	max	min	max	min	max	min	max
BQFSM	0,1431	800	1800	37	63	3,5	7,9	10	50
BQFSMF	0,1431	380	1080	< 20	47	-	-	10	50

Accesorios y configuración

PDZ1

PDZ2

PDZI1

Plénum aislado externamente espesor 6 mm

PDZI2

Plénum aislado externamente espesor 6 mm

Instrucciones

BQF60SMF

Texto de las características

DIFUSOR CUADRADO DE ACERO GALVANIZADO/ALUMINIO RAL9010 PERFORADO, PORTAFILTRO CON SISTEMA DE APERTURA PULSAR/TIRAR. DIMENSIONES EXTERIORES 595X595 MM

CONSTRUCCIÓN:
Estructura de aluminio, plancha perforada de acero pintado blanco RAL 9010
EMPLEO:
Pared en recuperación. Altura de instalación: 2,5 - 4,0 m
FIJACIÓN:
Clips (tornillos frontales bajo pedido).
ACCESORIOS:
• Cámara de acero galvanizado estándar o aislado, con o sin red ecualizadora.
MODELO: BQF60SMF
MEDIDA: 595 x 595 mm.
