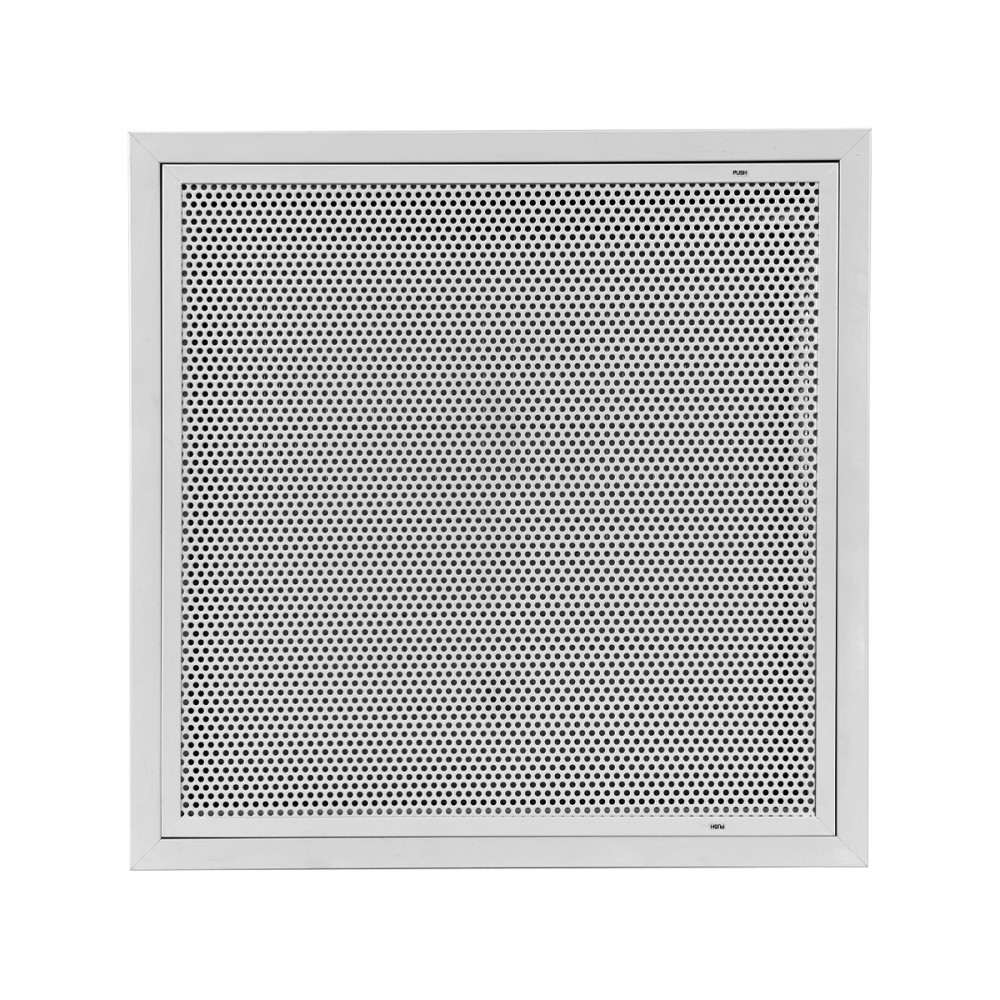

BQF60SMF

MERKMALE:

Luftdurchlässe mit perforierten Platten, für Zwischendecke, Abm. 595x595 mit Außenrahmen.

AUSFÜHRUNG:

Aluminiumrahmen, Lochblech aus weiß lackiertem Stahl, RAL 9010.

EINSATZBEREICH:

An der Decke für Rückluft.
Einbauhöhe: 2,5-4,0 m

BEFESTIGUNG:

Clips (Frontschrauben auf Anfrage)

ZUBEHÖR:

Anschlusskasten aus verzinktem Stahl, Standard oder isoliert, mit oder ohne Equalizer-Netz.

Abmessungen

BQFSMF

1= Push-pull 2= Filter

BQFSM

1= Push-pull

Auswahl und Bemessung

Mod.	Ak [m2]	Q [m3/h]		LWA [dB(A)]		X(0,25) -Y(0,25) [m]		Dpt [Pa]
Mod.	Ak [m2]	min	max	min	max	min	max	min	max
BQFSM	0,1431	800	1800	37	63	3,5	7,9	10	50
BQFSMF	0,1431	380	1080	< 20	47	-	-	10	50

Zubehör und Konfigurationen

PDZ1

PDZ2

PDZI1

Anschlusskasten mit 6 mm Außenisolierung

PDZI2

Anschlusskasten mit 6 mm Außenisolierung

Anweisungen

BQF60SMF

Text für Spezifikationen

DIFFUSORE QUADRATO IN ACCIAIO ZINCATO/ALLUMINIO RAL9010 FORELLINATO, PORTAFILTRO CON SISTEMA DI APERTURA PUSH/PULL. DIMENSIONE ESTERNA 595X595 MM

COSTRUZIONE:
Telaio in alluminio, lamiera forata in acciaio verniciato bianco RAL 9010
IMPIEGO:
A soffitto in ripresa. Altezza di installazione: 2,5 - 4,0 m
FISSAGGIO:
Clips (viti frontali su richiesta).
ACCESSORI:
• Plenum in acciaio zincato standard o isolato, con o senza rete equalizzatrice.
MODELLO: BQF60SMF
MISURA: 595 x 595 mm.
