DEES

CARACTERÍSTICAS:

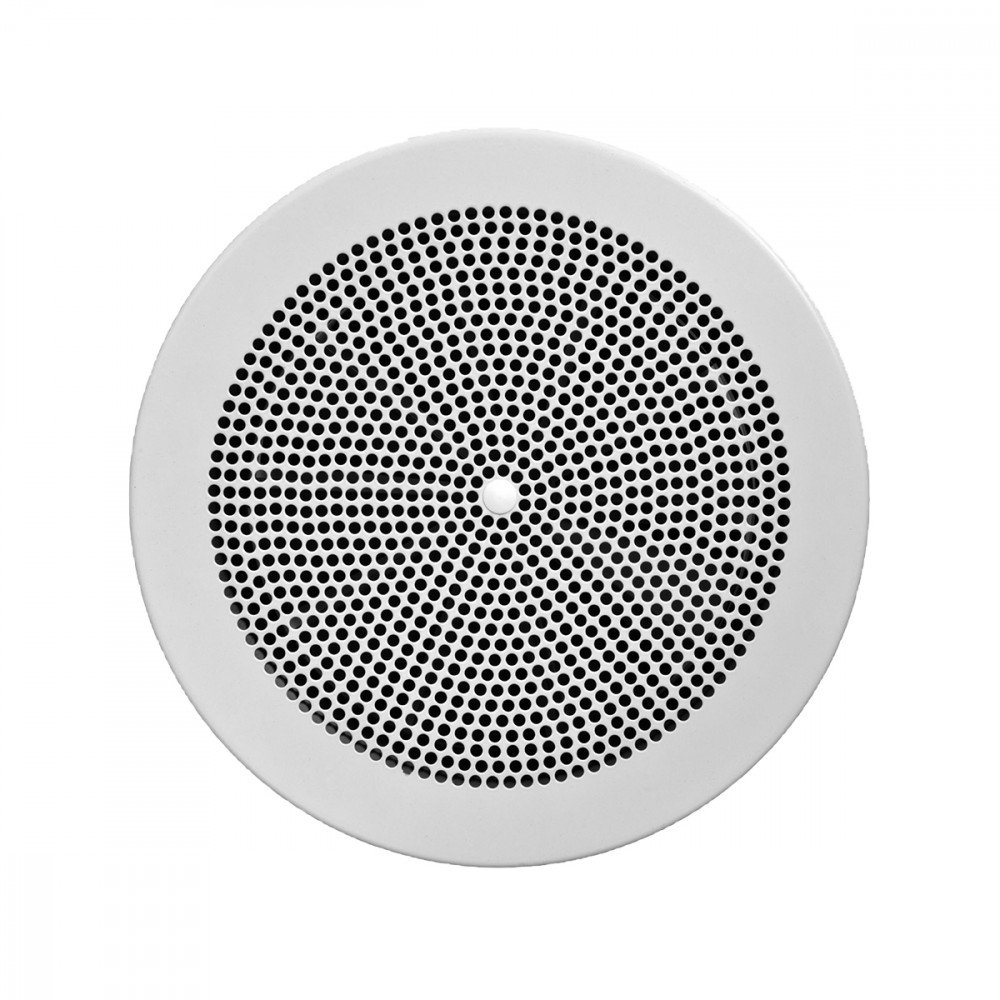

Difusores circulares de geometría fija y efecto helicoidal con pantalla perforada.

ESTRUCTURA:

Acero barnizado blanco RAL 9010.

USO:

En techo, para impulsión y retorno.
Altura de instalación: 2,8-3,2 m.

FIJACIÓN:

Fijación con tornillos en el cuello del difusor.

ACCESORIOS:

Plénum de conexión de acero galvanizado con aislamiento y compuerta de calibración.

Dimensiones

DEES

MEDIDAS

Ø mm= Dimensiones nominales

elección y dimensiones

DEES

Mod.	Ak [m2]	Q [m3/h]		LWA [dB(A)]		X(0,25) [m]		Dpt * [Pa]
Mod.	Ak [m2]	min	max	min	max	min	max	min	max
DEES 100	0,00779	30	60	22	30	0,45	1,08	10	50
DEES 125	0,01219	40	100	22	33	0,48	1,22	10	50
DEES 160	0,01998	70	140	23	37	0,56	1,49	10	50
DEES 200	0,03125	110	220	25	41	0,68	1,74	10	50
DEES 250	0,04887	160	330	27	45	0,87	2,09	10	50
DEES 315	0,07765	250	500	30	51	1,2	2,63	10	50
DEES 400	0,12532	740	950	34	59	1,73	3,49	10	50

* conexión directa sin plénum

Accesorios y configuración

PDC

1= Compuerta opcional

PDCI

1= Compuerta opcional 2= Aislamiento

MEDIDAS

Texto de las características

DIFUSOR CIRCULAR DE ACERO GALVANIZADO RAL9010 CON FORMA FIJA Y EFECTO HELICOIDAL CON PANTALLA PERFORADA

CONSTRUCCIÓN:
Acero pintado blanco RAL 9010.
EMPLEO:
En el techo, de envío y recuperación. Altura de instalación: 2,8 - 3,2 m
FIJACIÓN:
Fijación con tornillos en el cuello del difusor.
ACCESORIOS:
• Cámara de empalme de acero galvanizado con aislamiento y compuerta de calibración.
MODELO: DEES***
