DEES
ABMESSUNGEN
Ø mm= Abmessungen Standard
Produkte
LUFT-DURCHLÄSSE
DEES
MERKMALE:

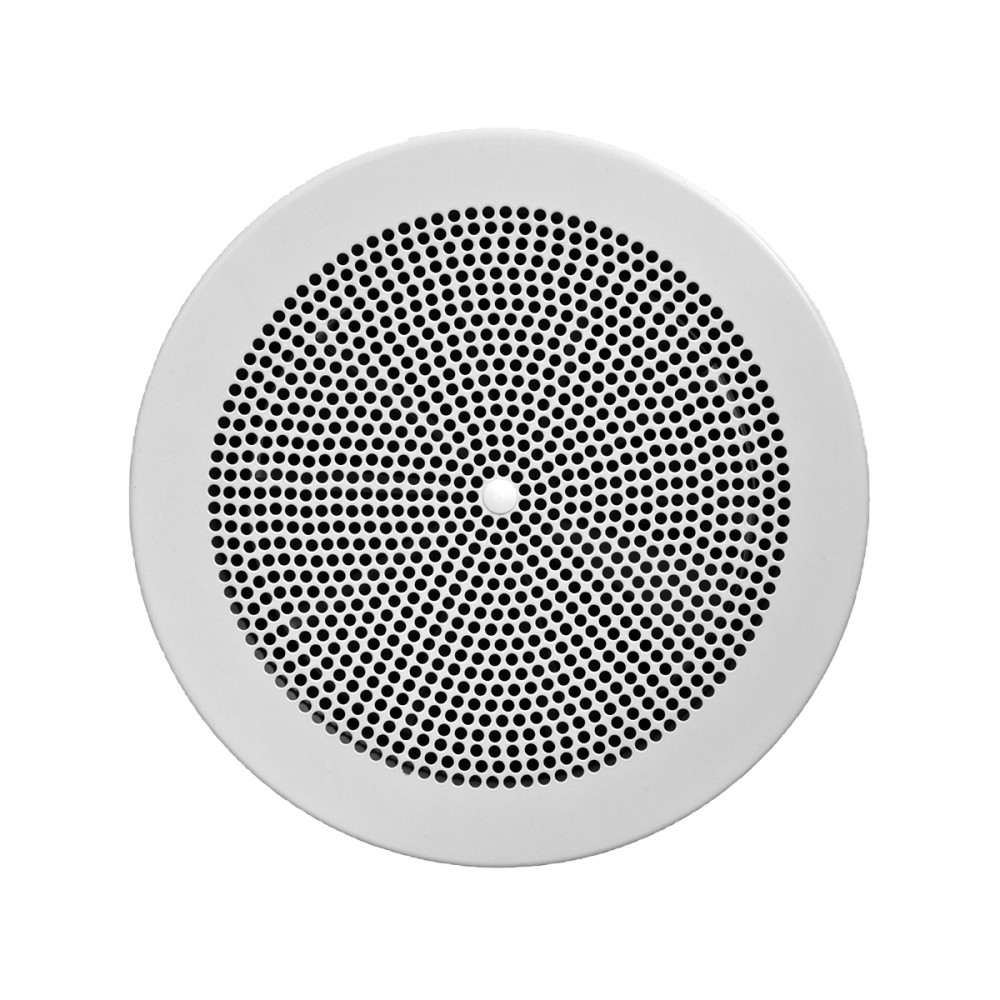

Runde Luftdurchlässe mit fester Geometrie und Dralleffekt Lochblech.
AUSFÜHRUNG:
Weiß lackierter Stahl RAL 9010.
EINSATZBEREICH:
An der Decke, für Zuluft und Rückluft.
Einbauhöhe: 2,8-3,2 m.
BEFESTIGUNG:
Schraubenbefestigung am Stutzen des Luftdurchlasses.
ZUBEHÖR:
Anschlusskasten aus verzinktem Stahl mit Isolierung und Jalousieklappe.
Abmessungen
Ø mm= Abmessungen Standard
Auswahl und Bemessung
|
Mod. |
Ak [m2] |
Q [m3/h] |
LWA [dB(A)] |
X(0,25) [m] |
Dpt * [Pa] |
||||
|
min |
max |
min |
max |
min |
max |
min |
max |
||
|
DEES 100 |
0,00779 |
30 |
60 |
22 |
30 |
0,45 |
1,08 |
10 |
50 |
|
DEES 125 |
0,01219 |
40 |
100 |
22 |
33 |
0,48 |
1,22 |
10 |
50 |
|
DEES 160 |
0,01998 |
70 |
140 |
23 |
37 |
0,56 |
1,49 |
10 |
50 |
|
DEES 200 |
0,03125 |
110 |
220 |
25 |
41 |
0,68 |
1,74 |
10 |
50 |
|
DEES 250 |
0,04887 |
160 |
330 |
27 |
45 |
0,87 |
2,09 |
10 |
50 |
|
DEES 315 |
0,07765 |
250 |
500 |
30 |
51 |
1,2 |
2,63 |
10 |
50 |
|
DEES 400 |
0,12532 |
740 |
950 |
34 |
59 |
1,73 |
3,49 |
10 |
50 |
* direkter Anschluss, ohne Anschlusskaten
Zubehör und Konfigurationen
PDC
1= Option klappe
PDCI
1= Option klappe 2= Isolierung
ABMESSUNGEN
Text für Spezifikationen
DIFFUSORE CIRCOLARE IN ACCIAIO ZINCATO RAL9010 A GEOMETRIA FISSA ED EFFETTO ELICOIDALE CON SCHERMO FORELLINATO
COSTRUZIONE:
Acciaio verniciato bianco RAL 9010.
IMPIEGO:
A soffitto in mandata e ripresa. Altezza di installazione: 2,8 - 3,2 m
FISSAGGIO:
Fissaggio mediante viti sul collo del diffusore.
ACCESSORI:
• Plenum di raccordo in acciaio zincato con isolamento e serranda di taratura.
MODELLO: DEES***
