DEES

CARATTERISTICHE:

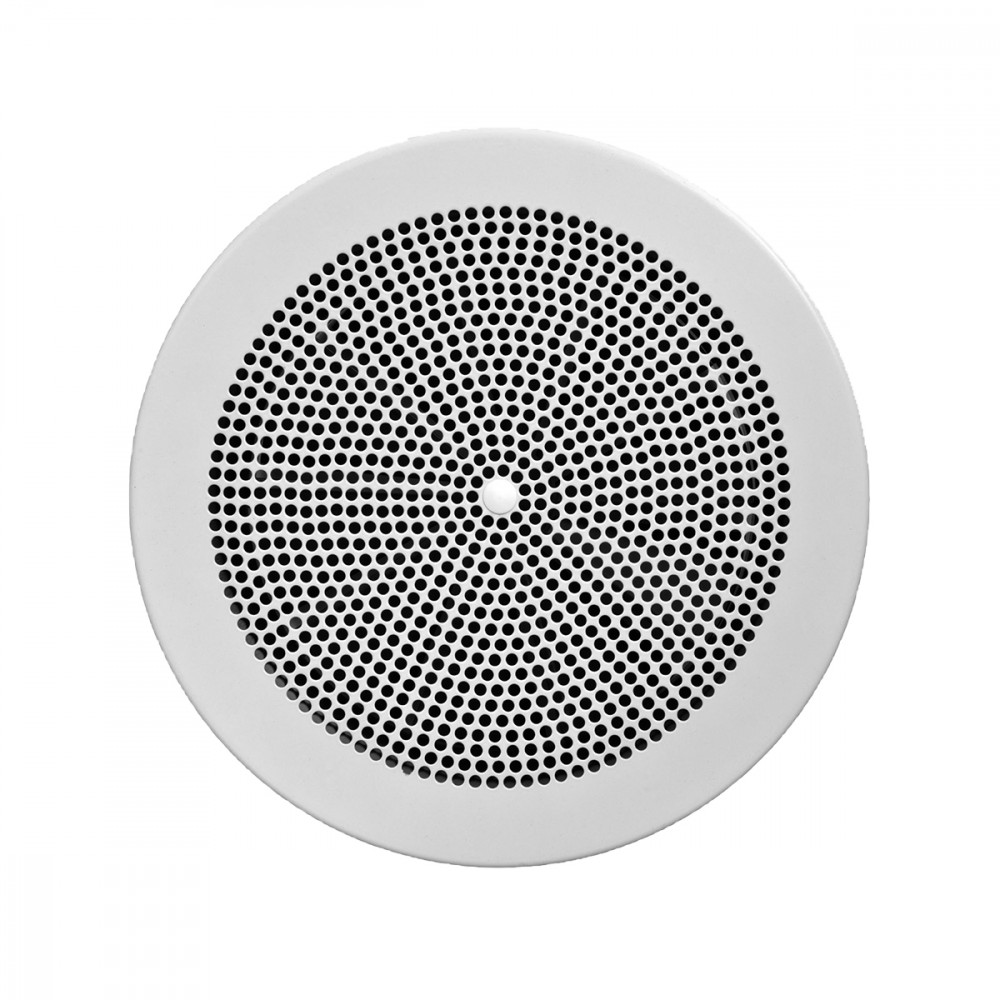

Diffusori circolari a geometria fissa ed effetto elicoidale con schermo forato.

COSTRUZIONE:

Acciaio verniciato bianco RAL 9010.

IMPIEGO:

A soffitto in mandata e ripresa.
Altezza di installazione: 2,8 – 3,2 m.

FISSAGGIO:

Fissaggio mediante viti sul collo del diffusore.

ACCESSORI:

• Plenum di raccordo in acciaio zincato con isolamento e serranda di taratura.

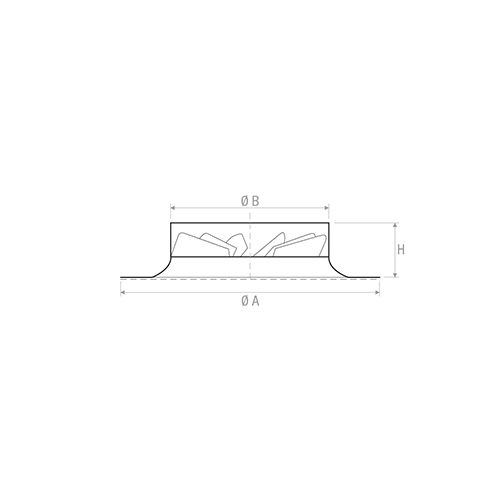

Dimensioni

DEES

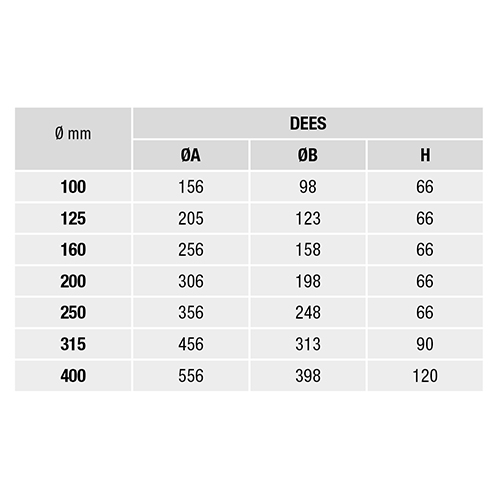

MISURE

Ø mm= Dimensioni nominali

Scelta e dimensionamento

DEES

Mod.	Ak [m2]	Q [m3/h]		LWA [dB(A)]		X(0,25) [m]		Dpt * [Pa]
Mod.	Ak [m2]	min	max	min	max	min	max	min	max
DEES 100	0,00779	30	60	22	30	0,45	1,08	10	50
DEES 125	0,01219	40	100	22	33	0,48	1,22	10	50
DEES 160	0,01998	70	140	23	37	0,56	1,49	10	50
DEES 200	0,03125	110	220	25	41	0,68	1,74	10	50
DEES 250	0,04887	160	330	27	45	0,87	2,09	10	50
DEES 315	0,07765	250	500	30	51	1,2	2,63	10	50
DEES 400	0,12532	740	950	34	59	1,73	3,49	10	50

* connessione diretta senza plenum

Accessori e configurazioni

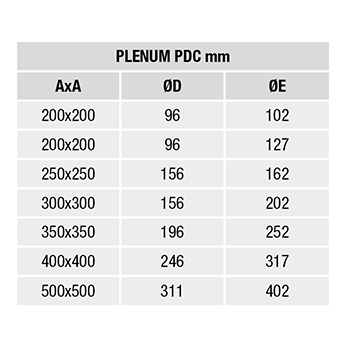

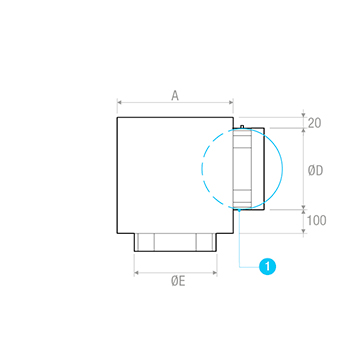

PDC

1= Serranda optional

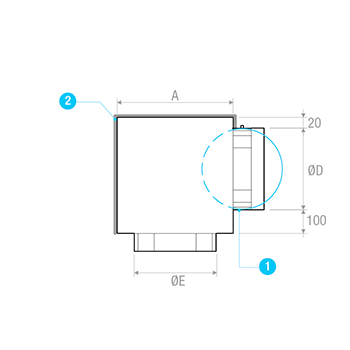

PDCI

1= Serranda optional

2= Isolamento

MISURE

Testo per capitolato

DIFFUSORE CIRCOLARE IN ACCIAIO ZINCATO RAL9010 A GEOMETRIA FISSA ED EFFETTO ELICOIDALE CON SCHERMO FORELLINATO

COSTRUZIONE:
Acciaio verniciato bianco RAL 9010.
IMPIEGO:
A soffitto in mandata e ripresa. Altezza di installazione: 2,8 - 3,2 m
FISSAGGIO:
Fissaggio mediante viti sul collo del diffusore.
ACCESSORI:
• Plenum di raccordo in acciaio zincato con isolamento e serranda di taratura.
MODELLO: DEES***
