Products » DIFFUSERS » DLDT

Products

DIFFUSERS

DLDT

CHARACTERISTICS:

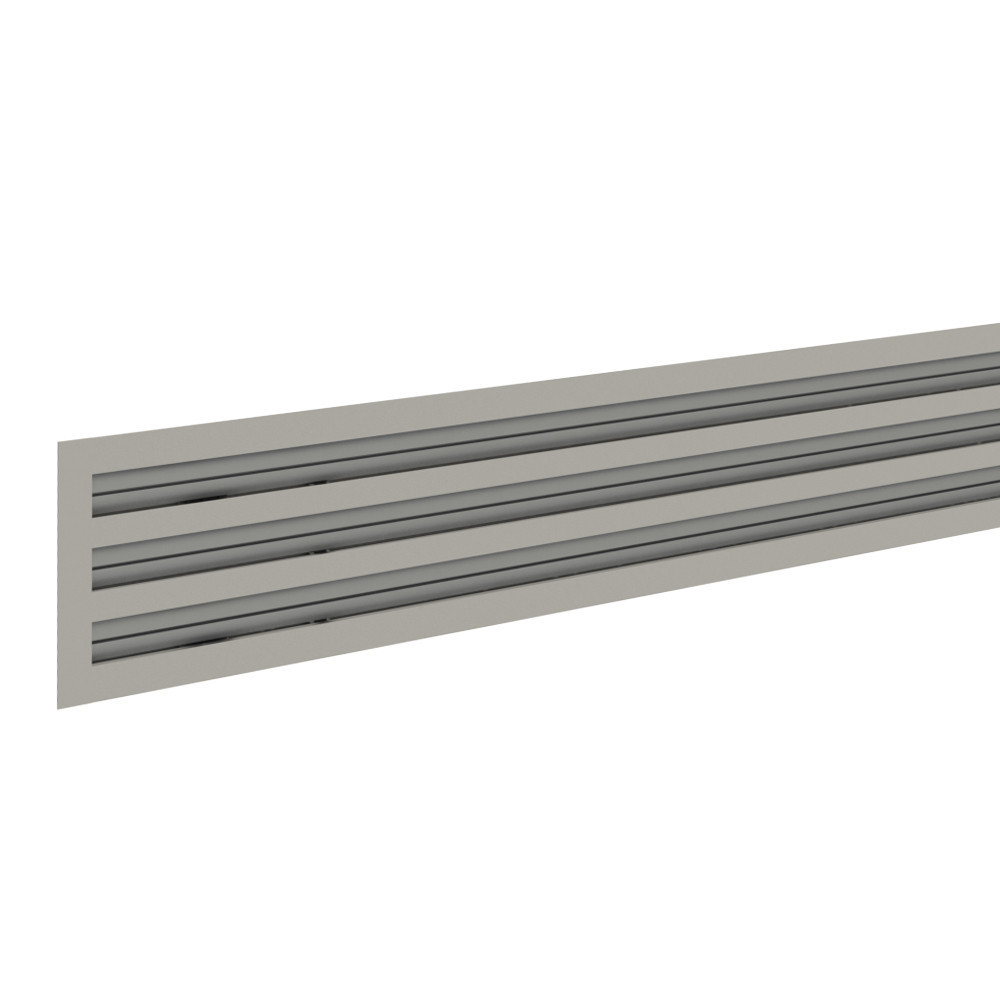

Linear slot diffusers with profile deflector adjustable.

CONSTRUCTION:

Anodized extruded aluminium

UTILIZATION:

For ceiling installation and for air intake and delivery. Installation height: 2,5-3,1 m.

FIXING:

By inner mounting mobile bracket.

ACCESSORIES:

Galvanized steel connecting plenum with insulation

Dimensions

DLDT10

DLDT20

DLDT20EQ

MEASURES

N.*= slots
mm= Lenght
Ø= spigot
N.**= spitos
NR. CVLT= Mounting brackets

CHOICE AND SIZING

Mod.	Ak [m2]	Q [m3/h]		LWA [dB(A)]		X(0,25) [m]		Dpt [Pa]
Mod.	Ak [m2]	min	max	min	max	min	max	min	max
DLDT1 1000	0,0095	30	190	< 20	45	1	8	10	55
DLDT2 1000	0,0190	50	340	< 20	46	1	8	10	40
DLDT3 1000	0,0280	80	480	< 20	45	1	8	10	35
DLDT4 1000	0,0370	110	610	< 20	46	1	8	10	30
DLDT5 1000	0,0470	140	730	< 20	46	1	8	10	25
DLDT6 1000	0,0560	160	850	< 20	46	1	8	10	25

HIGH AIR FLOW RATE HORIZONTAL THROW

Mod.	Ak [m2]	Q [m3/h]		LWA [dB(A)]		X(0,25) [m]		Dpt [Pa]
Mod.	Ak [m2]	min	max	min	max	min	max	min	max
DLDT1 1000	0,015	60	290	< 20	45	1	8	10	40
DLDT2 1000	0,03	110	520	< 20	46	1	8	10	35
DLDT3 1000	0,046	170	720	< 20	45	1	8	10	30
DLDT4 1000	0,061	220	920	< 20	46	1	8	10	25
DLDT5 1000	0,077	280	1110	< 20	46	1	8	10	25
DLDT6 1000	0,092	330	1290	< 20	46	1	8	10	25

Accessories and configurations

DLDT1

1= plenum box
2=Fixing screews
3= inner mounting braket CVLT
4= diffuser

DLDT10

DLDT20

DLDT30

MEASURES

DLDT

Vertical throw

DLDT

Horizontal standard throw

DLDT

Horizontal high air flow throw

Instructions

CONTINUITY SOLUTION

Punto di bloccaggio
Inserire la staffa nel profilo nel senso indicato.

CONTINUITY SOLUTION

Insert the bracket to penetrate up to 10/15 mm the clamping point.

CONTINUITY SOLUTION

Combine the 2 parts.

CONTINUITY SOLUTION

Connection point
