DLDT

CARATTERISTICHE:

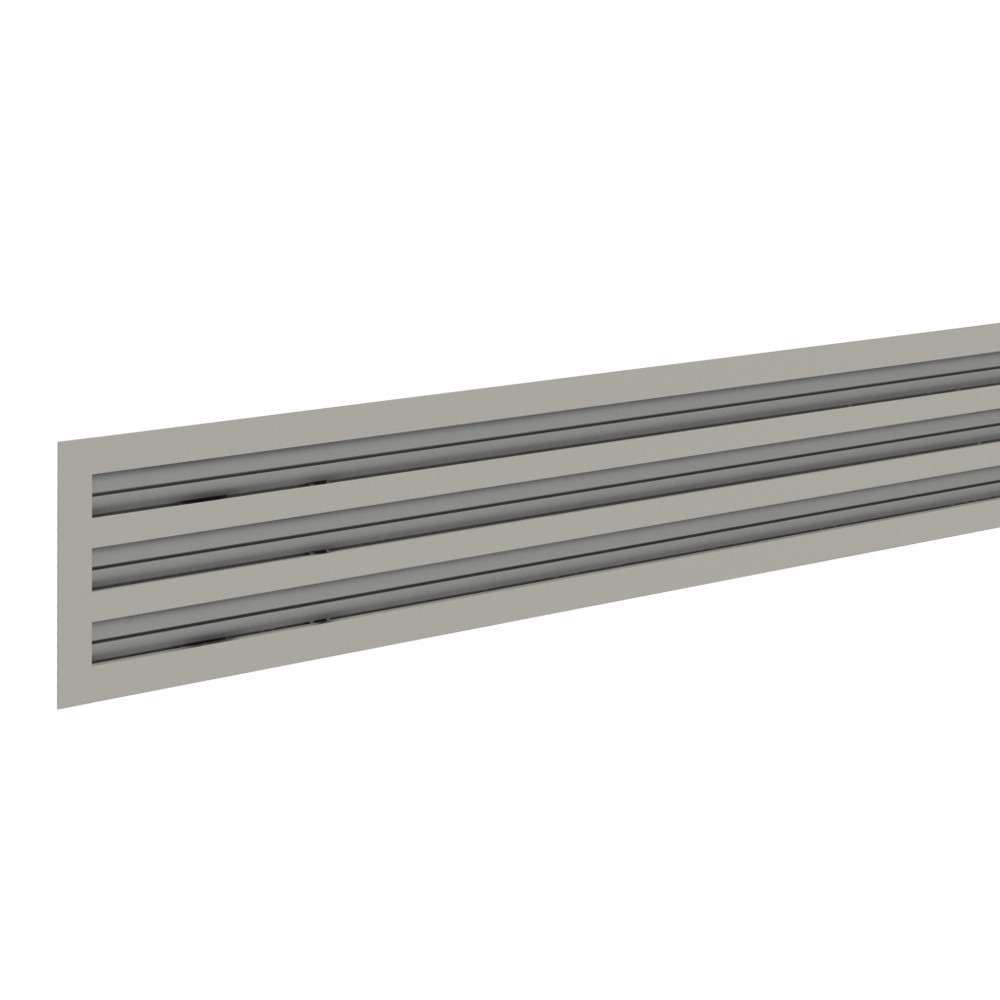

Diffusori lineari a feritoie con deflettore orientabile.

COSTRUZIONE:

Alluminio anodizzato estruso.

IMPIEGO:

A soffitto, in mandata e ripresa.
Altezza di installazione:
2,5-3,1 m.

FISSAGGIO:

• Con staffa interna mobile.

ACCESSORI:

Plenum di raccordo in acciaio zincato con isolamento.

Dimensioni

DLDT10

DLDT20

DLDT20EQ

MISURE

N.*= slots
mm= Lenght
Ø= spigot
N.**= spitos
NR. CVLT= Mounting brackets

Scelta e dimensionamento

DLDT

LANCIO ORIZZONTALE STANDARD

Mod.	Ak [m2]	Q [m3/h]		LWA [dB(A)]		X(0,25) [m]		Dpt [Pa]
Mod.	Ak [m2]	min	max	min	max	min	max	min	max
DLDT1 1000	0,0095	30	190	< 20	45	1	8	10	55
DLDT2 1000	0,0190	50	340	< 20	46	1	8	10	40
DLDT3 1000	0,0280	80	480	< 20	45	1	8	10	35
DLDT4 1000	0,0370	110	610	< 20	46	1	8	10	30
DLDT5 1000	0,0470	140	730	< 20	46	1	8	10	25
DLDT6 1000	0,0560	160	850	< 20	46	1	8	10	25

LANCIO ORIZZONTALE ALTA PORTATA

Mod.	Ak [m2]	Q [m3/h]		LWA [dB(A)]		X(0,25) [m]		Dpt [Pa]
Mod.	Ak [m2]	min	max	min	max	min	max	min	max
DLDT1 1000	0,015	60	290	< 20	45	1	8	10	40
DLDT2 1000	0,03	110	520	< 20	46	1	8	10	35
DLDT3 1000	0,046	170	720	< 20	45	1	8	10	30
DLDT4 1000	0,061	220	920	< 20	46	1	8	10	25
DLDT5 1000	0,077	280	1110	< 20	46	1	8	10	25
DLDT6 1000	0,092	330	1290	< 20	46	1	8	10	25

Accessori e configurazioni

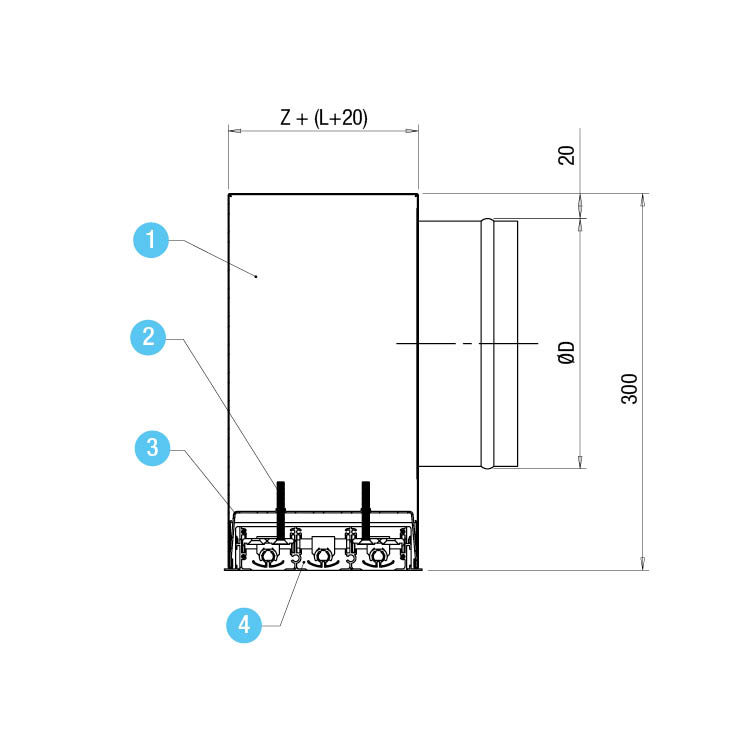

DLDT1

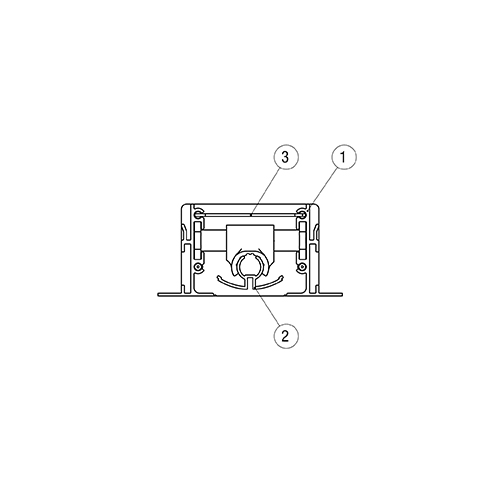

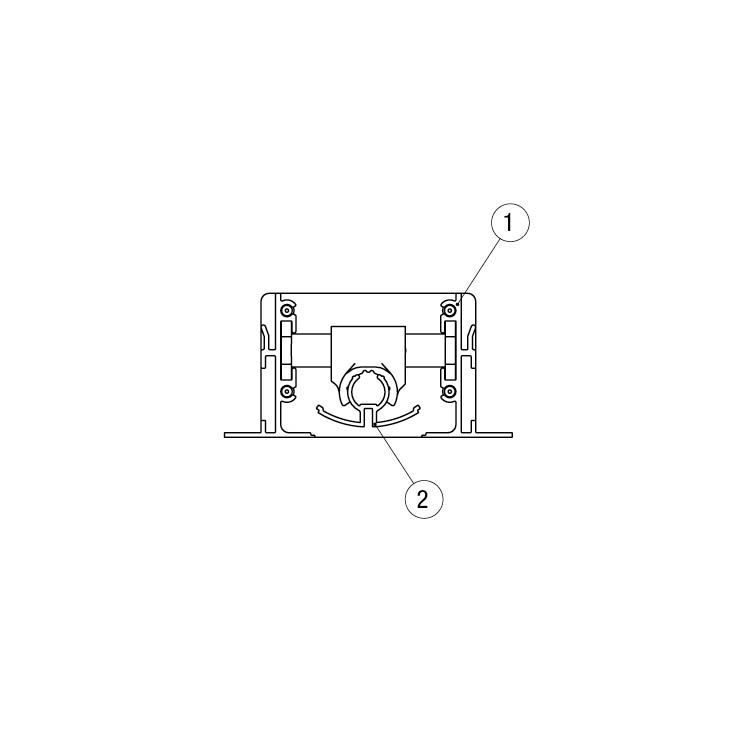

1= plenum box
2= viti di fissaggio
3= staffa di fissaggio (cavalletto) CVLT
4= diffusore

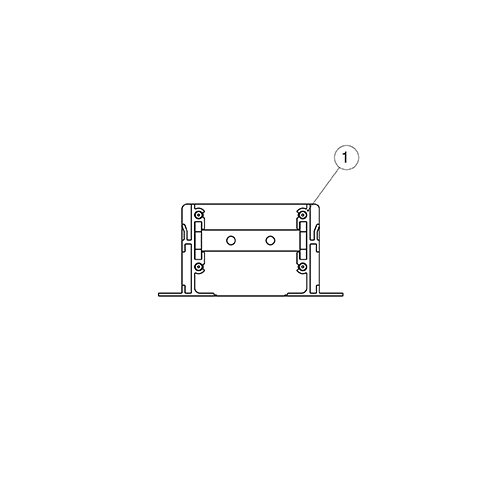

DLDT10

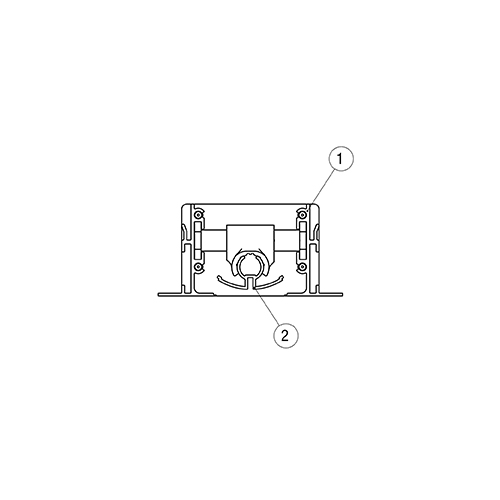

DLDT20

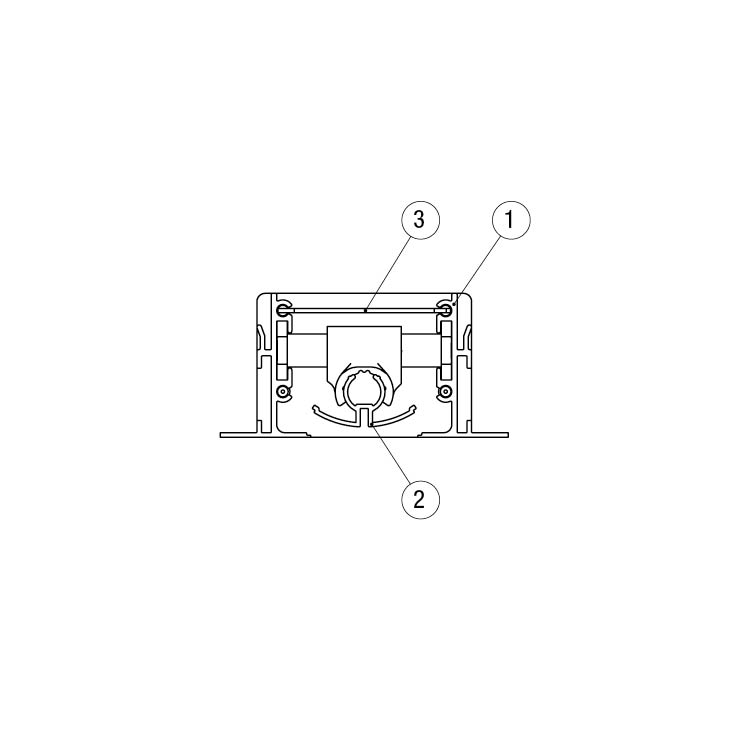

DLDT30

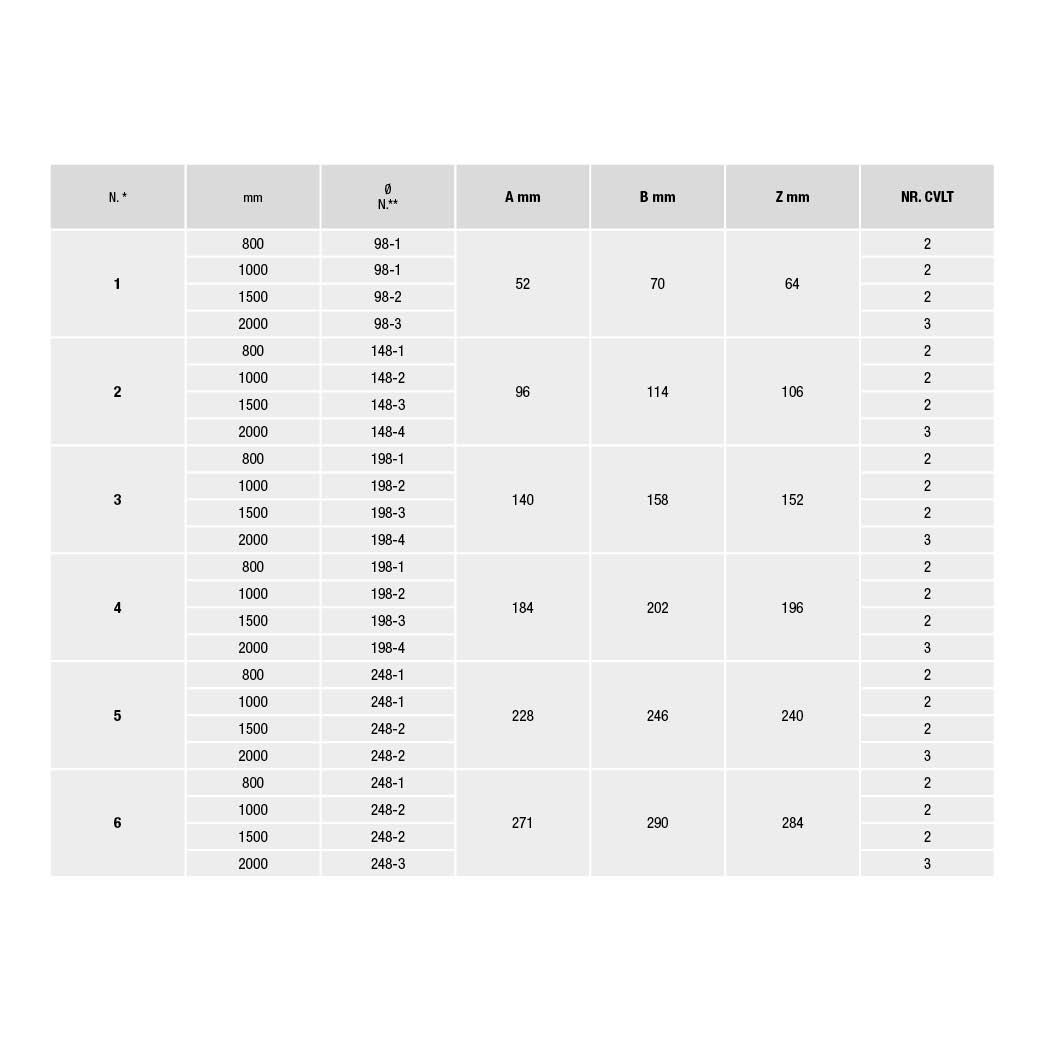

MISURE

DLDT

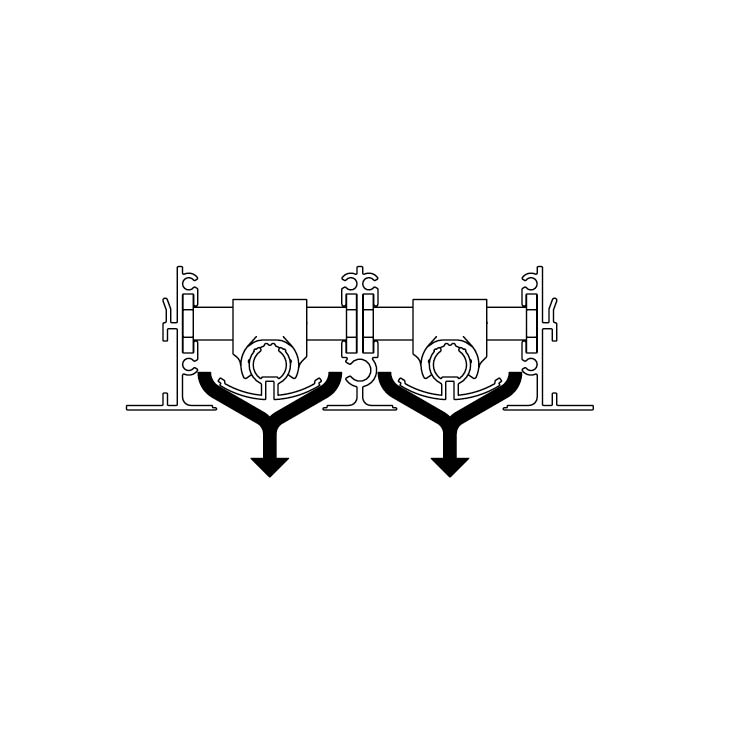

Lancio verticale

DLDT

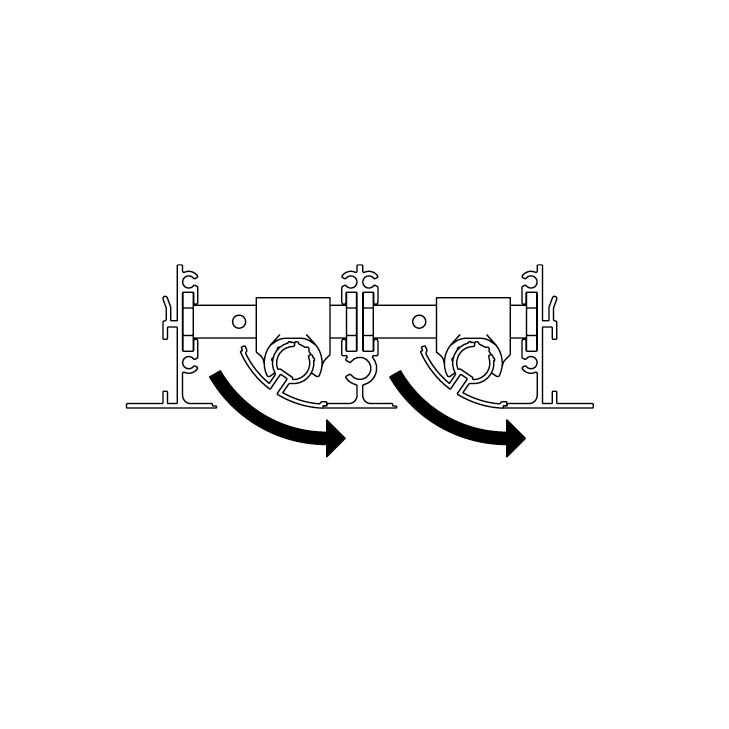

Lancio orizzontale standard

DLDT

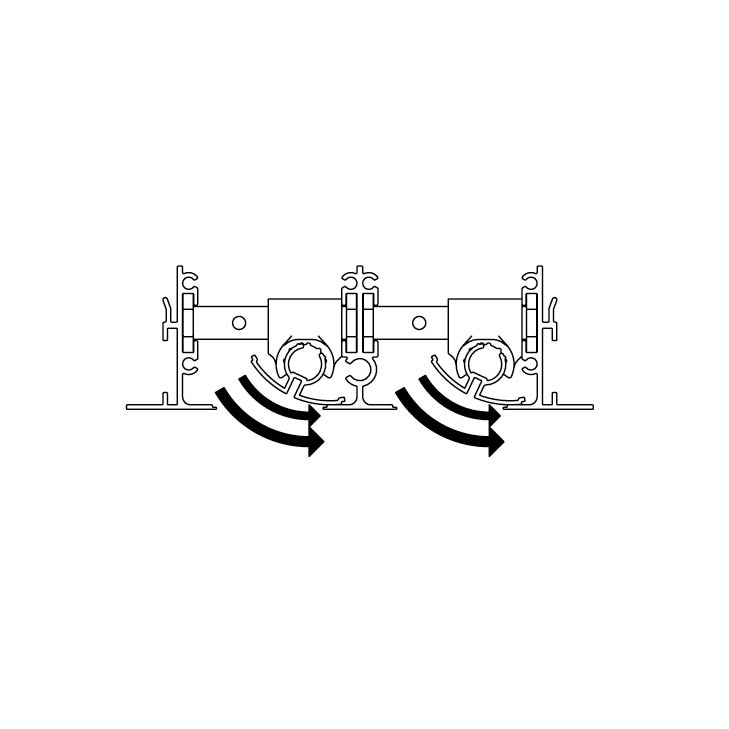

Super lancio orizzontale alta portata

Istruzioni

SOLUZIONE DI CONTINUITÀ

Punto di bloccaggio

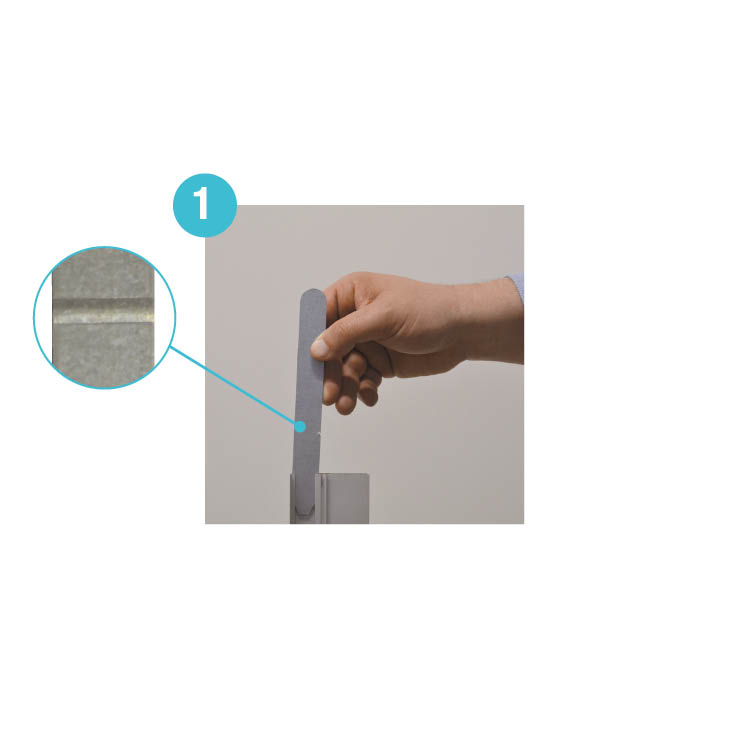

Inserire la staffa nel profilo nel senso indicato.

SOLUZIONE DI CONTINUITÀ

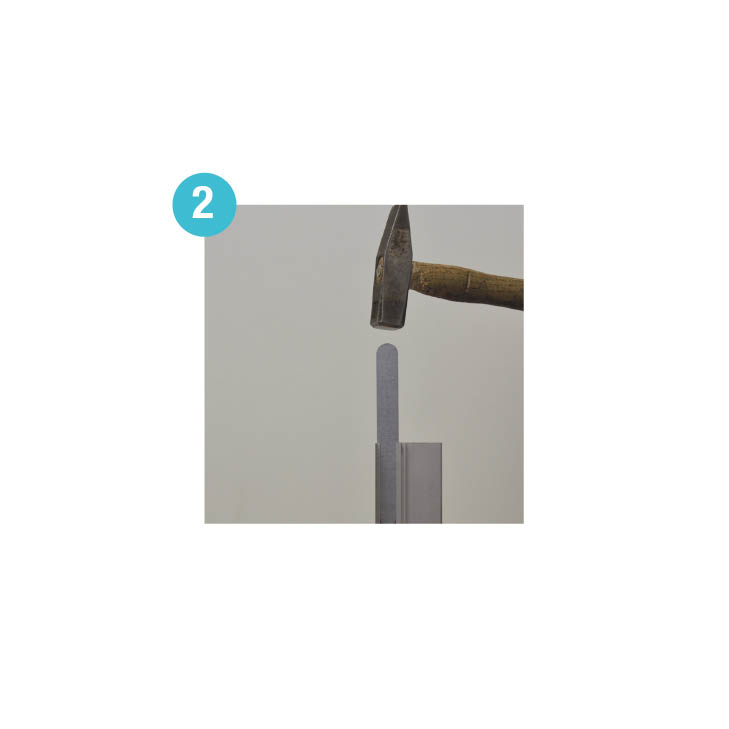

Inserire la staffa sino a far penetrare di 10/15 mm il punto di bloccaggio.

SOLUZIONE DI CONTINUITÀ

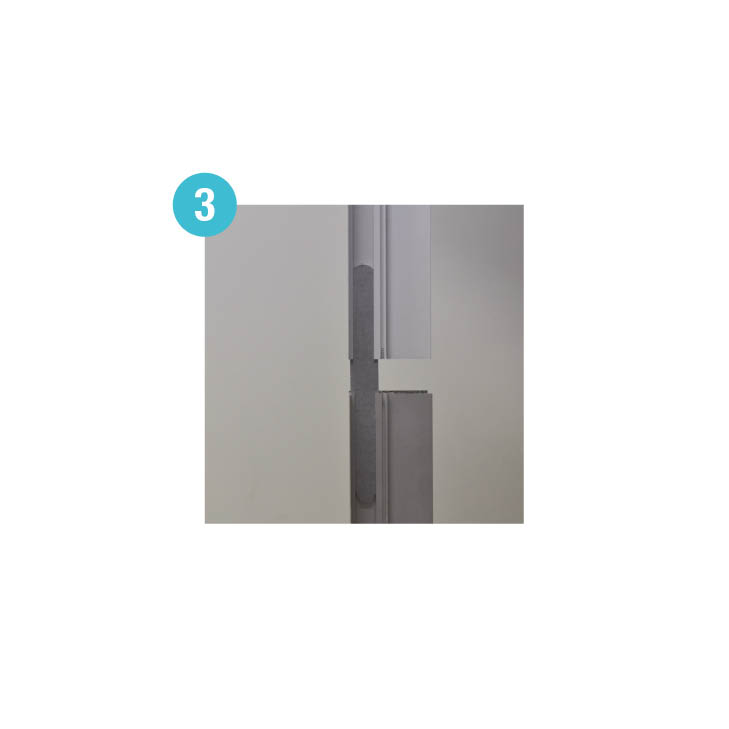

Unire i 2 elementi.

SOLUZIONE DI CONTINUITÀ

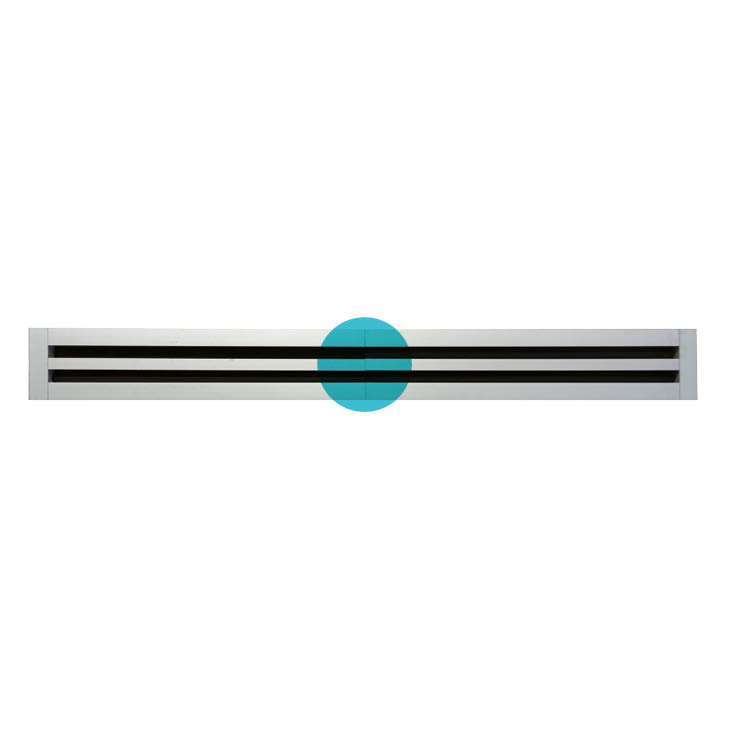

Punto di giunzione
