DLDT

MERKMALE:

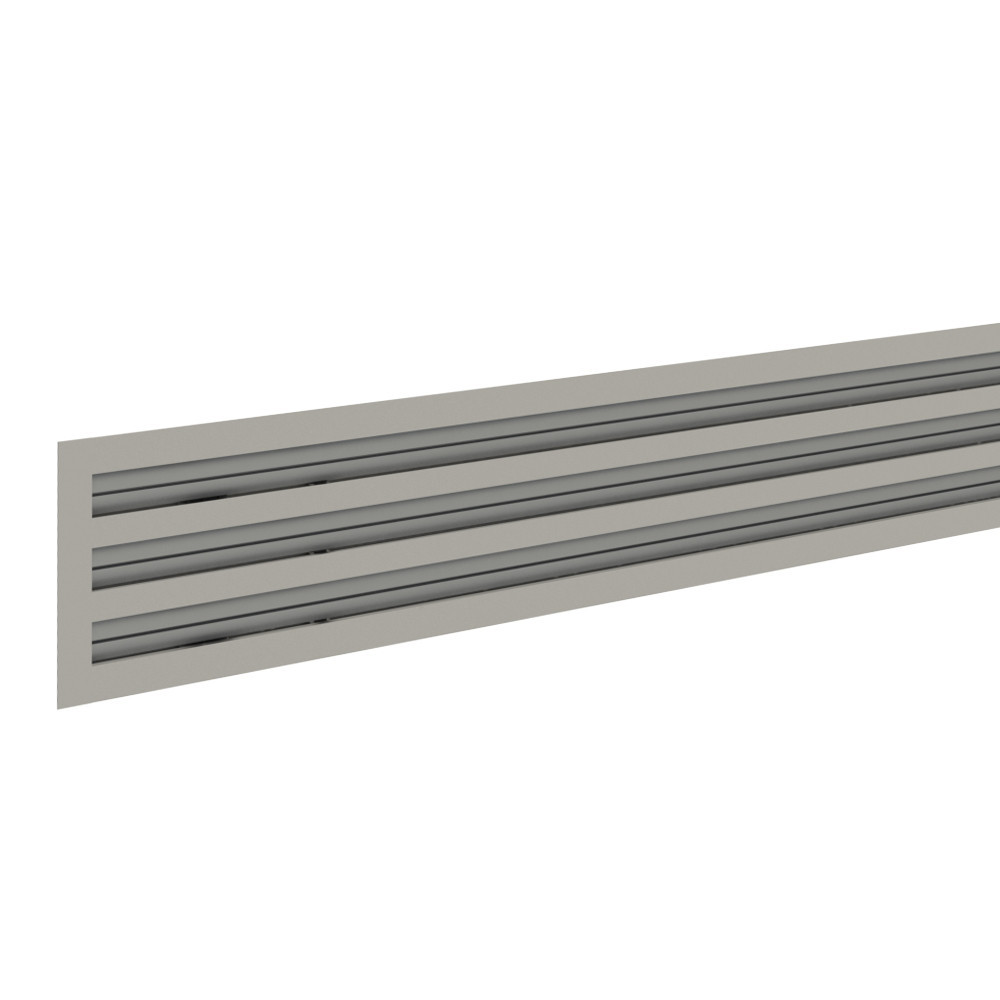

Lineare Schlitzauslässe mit verstellbarem Deflektor.

KONSTRUKTION:

Extrudiertes eloxiertes Alu.

INSTALLATION:

An der Decke, im Vor- und Rücklauf.
Installationshöhe: 2,5-3,1 m.

BEFESTIGUNG:

Mit beweglichem Innenbügel.

ZUBEHÖR:

ASK aus verzinktem Stahl mit Isolierung.

Abmessungen

DLDT10

DLDT20

DLDT20EQ

ABMESSUNGEN

N.*= Anz. Schlitze
mm= Länge
Ø= Außenschelle
N.**= Anz. Schellen
NR. CVLT=Hakenständer

Auswahl und Bemessung

Mod.

Ak [m2]

Q [m3/h]

LWA [dB(A)]

X(0,25) [m]

Dpt [Pa]

min

max

min

max

min

max

min

max

DLDT1 1000

0,0095

30

190

< 20

45

1

8

10

55

DLDT2 1000

0,0190

50

340

< 20

46

1

8

10

40

DLDT3 1000

0,0280

80

480

< 20

45

1

8

10

35

DLDT4 1000

0,0370

110

610

< 20

46

1

8

10

30

DLDT5 1000

0,0470

140

730

< 20

46

1

8

10

25

DLDT6 1000

0,0560

160

850

< 20

46

1

8

10

25

HORIZONTALER LUFTSTRAHL MIT HOHEM DURCHFLUSS

Mod.	Ak [m2]	Q [m3/h]		LWA [dB(A)]		X(0,25) [m]		Dpt [Pa]
Mod.	Ak [m2]	min	max	min	max	min	max	min	max
DLDT1 1000	0,015	60	290	< 20	45	1	8	10	40
DLDT2 1000	0,03	110	520	< 20	46	1	8	10	35
DLDT3 1000	0,046	170	720	< 20	45	1	8	10	30
DLDT4 1000	0,061	220	920	< 20	46	1	8	10	25
DLDT5 1000	0,077	280	1110	< 20	46	1	8	10	25
DLDT6 1000	0,092	330	1290	< 20	46	1	8	10	25

Zubehör und Konfigurationen

DLDT1

1= Anschluskasten
2= Schrauben zur Befestigung
3=Halterung zur Befestigung CVLT
4 = Luftverteiler

DLDT10

DLDT20

DLDT30

ABMESSUNGEN

DLDT

Vertikaler Luftstrahl

DLDT

Horizontaler Luftstrahl

DLDT

Horizontaler Luftstrahl mit hohem Durchfluss

Anweisungen

DURCHGEHENDE LÖSUNG

Befestigungspunkt
Das Element in das Profil in die angezeigte Richtung einsetzen.

DURCHGEHENDE LÖSUNG

Das Element bis zu 10/15 mm bis zum Klemmpunkt einsetzen.

DURCHGEHENDE LÖSUNG

Die 2 Elemente verbinden.

DURCHGEHENDE LÖSUNG

Verbindungspunkt
