CARACTERÍSTICAS:

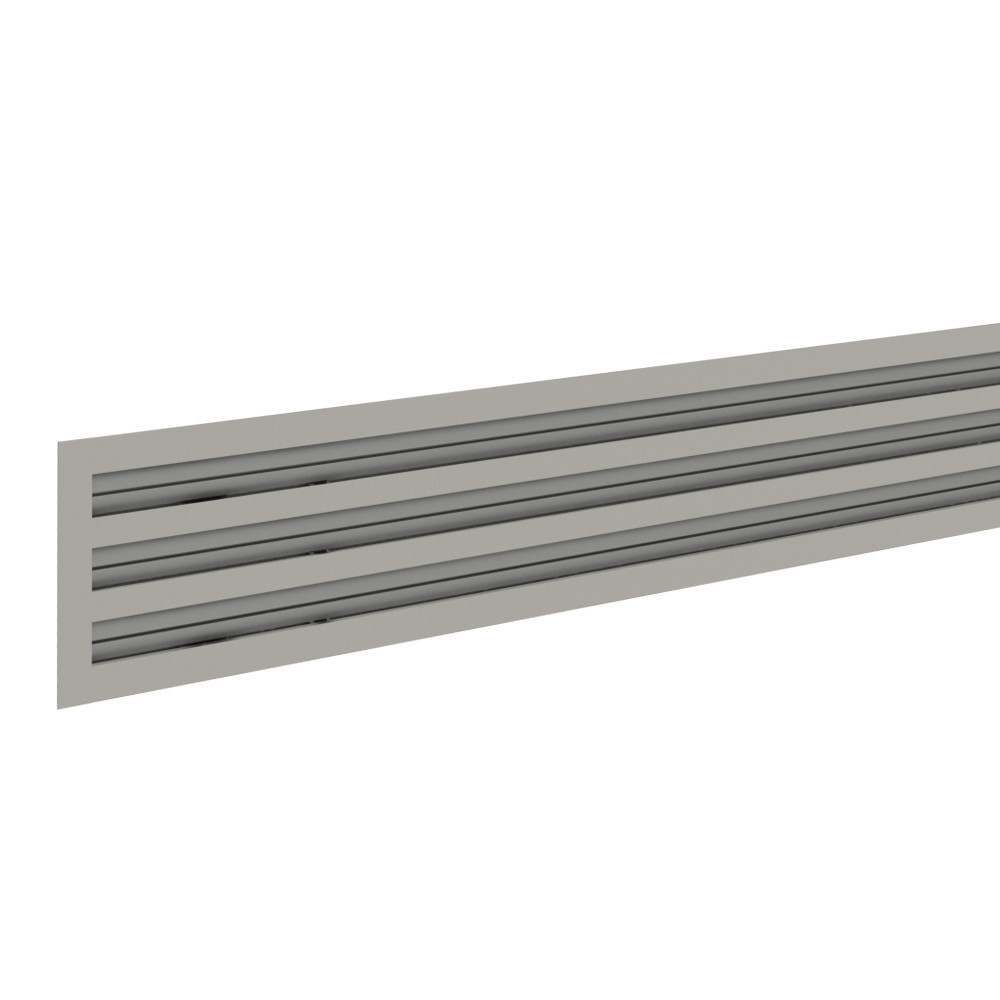

Difusores lineales de ranura con deflector orientable.

ESTRUCTURA:

Aluminio anodizado extruido.

USO:

En techo, para impulsión y retorno.
Altura de instalación: 2,5-3,1 m.

FIJACIÓN:

Con estribo interno móvil.

ACCESORIOS:

Plénum de conexión de acero galvanizado con aislamiento.

Dimensiones

DLDT10

DLDT20

DLDT20EQ

MEDIDAS

N.* = ranuras
mm = Longitud
Ø = collarín ext.
N.** = collarines
NR. CVLT = Estribos

elección y dimensiones

DLDT

LANZAMIENTO HORIZONTAL ESTÁNDAR

Mod.	Ak [m2]	Q [m3/h]		LWA [dB(A)]		X(0,25) [m]		Dpt [Pa]
Mod.	Ak [m2]	min	max	min	max	min	max	min	max
DLDT1 1000	0,0095	30	190	< 20	45	1	8	10	55
DLDT2 1000	0,0190	50	340	< 20	46	1	8	10	40
DLDT3 1000	0,0280	80	480	< 20	45	1	8	10	35
DLDT4 1000	0,0370	110	610	< 20	46	1	8	10	30
DLDT5 1000	0,0470	140	730	< 20	46	1	8	10	25
DLDT6 1000	0,0560	160	850	< 20	46	1	8	10	25

LANZAMIENTO HORIZONTAL DE ALTO CAUDAL

Mod.	Ak [m2]	Q [m3/h]		LWA [dB(A)]		X(0,25) [m]		Dpt [Pa]
Mod.	Ak [m2]	min	max	min	max	min	max	min	max
DLDT1 1000	0,015	60	290	< 20	45	1	8	10	40
DLDT2 1000	0,03	110	520	< 20	46	1	8	10	35
DLDT3 1000	0,046	170	720	< 20	45	1	8	10	30
DLDT4 1000	0,061	220	920	< 20	46	1	8	10	25
DLDT5 1000	0,077	280	1110	< 20	46	1	8	10	25
DLDT6 1000	0,092	330	1290	< 20	46	1	8	10	25

Accesorios y configuración

DLDT1

1= plenum box
2= viti di fissaggio
3= staffa di fissaggio (cavalletto) CVLT
4= diffusore

DLDT10

DLDT20

DLDT30

MEDIDAS

DLDT

Lancio verticale

DLDT

Lancio orizzontale standard

DLDT

Super lancio orizzontale alta portata

Instrucciones

SOLUZIONE DI CONTINUITÀ

Punto di bloccaggio
Inserire la staffa nel profilo nel senso indicato.

SOLUZIONE DI CONTINUITÀ

Inserire la staffa sino a far penetrare di 10/15 mm il punto di bloccaggio.

SOLUZIONE DI CONTINUITÀ

Unire i 2 elementi.

SOLUZIONE DI CONTINUITÀ

Punto di giunzione
