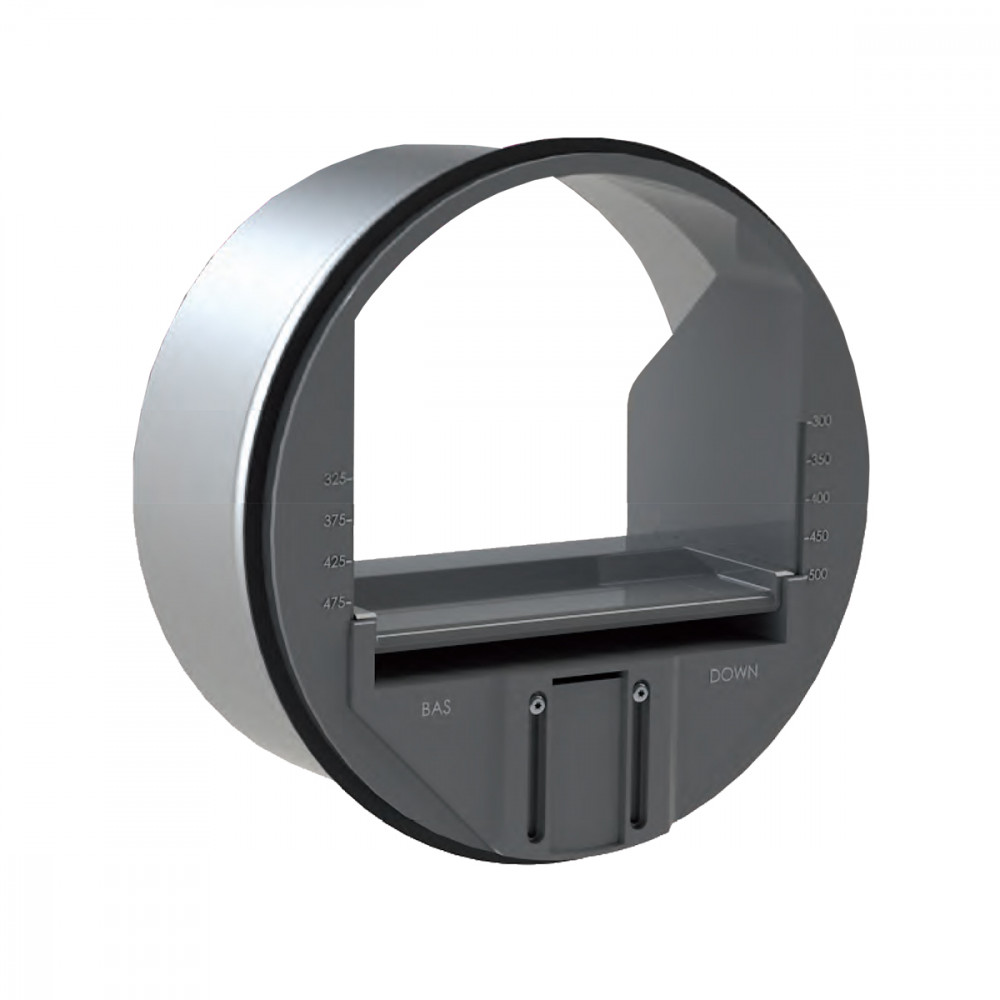

RPCM

CARACTERISTICI:

Element de reglaj din PVC, în carcasă de plastic, cu garnituri de etanșare. Elementele de reglaj sunt din lamelă de PVC cu arc metalic și piston de ajustare debit aer.

APLICAȚII:

Menținerea unui debit constant în intervalul de presiune 50 - 250 Pa.

SETARE DEBIT DE AER:

Debit de aer reglabil (în intervalul presetat), prin slăbirea șurubului frontal și mișcarea manuală a piesei de reglaj la diviziunea dorită. Scala desenată pe unitate indică valoarea debitului de aer setat.

Dimensiuni

RPCM

1= Manșon cu buză etanșare
2= Inel (în funcție de debitul de aer)
3= Carcasă regulator
4= Element de reglaj
5= Setare debit de aer
6= Șurub pentru reglaj debit de aer

RPCM

1= Manșon cu buză etanșare
2= Inel (în funcție de debitul de aer)
3= Carcasă regulator
4= Element de reglaj
5= Setare debit de aer
6= Șurub pentru reglaj debit de aer

DIMENSIUNI

Selecție și dimensionare

RPCM

Mod.	Q [m3/h]		Dp [Pa]		LWA [dB(A)]
Mod.	min	max	min	max	min	max
RPCM80	15	50	50	250	25	40
RPCM100	15	100	50	250	25	43
RPCM125	15	180	50	250	25	47
RPCM150	15	300	50	250	27	48
RPCM160	15	300	50	250	30	49
RPCM-200	15	500	50	250	34	53
RPCM250	50	750	50	250	35	55

Textul specificațiilor

MODULO DI REGOLAZIONE CIRCOLARE COSTITUITO DA MANICOTTO IN PLASTICA E MODULO DI REGOLAZIONE IN PVC, CON GUARNIZIONE DI TENUTA.

APPLICAZIONI:
Mantenimento di una portata costante in un campo di pressione compreso tra 50 e 250 Pa.
IMPOSTAZIONE DELLA PORTATA:
Portata impostabile (all’interno del campo di lavoro) allentando la vite anteriore e spostando manualmente l’elemento di regolazione. La scala graduata ai lati dell’apertura indicata la portata impostata.
