RPCM

MERKMALE:

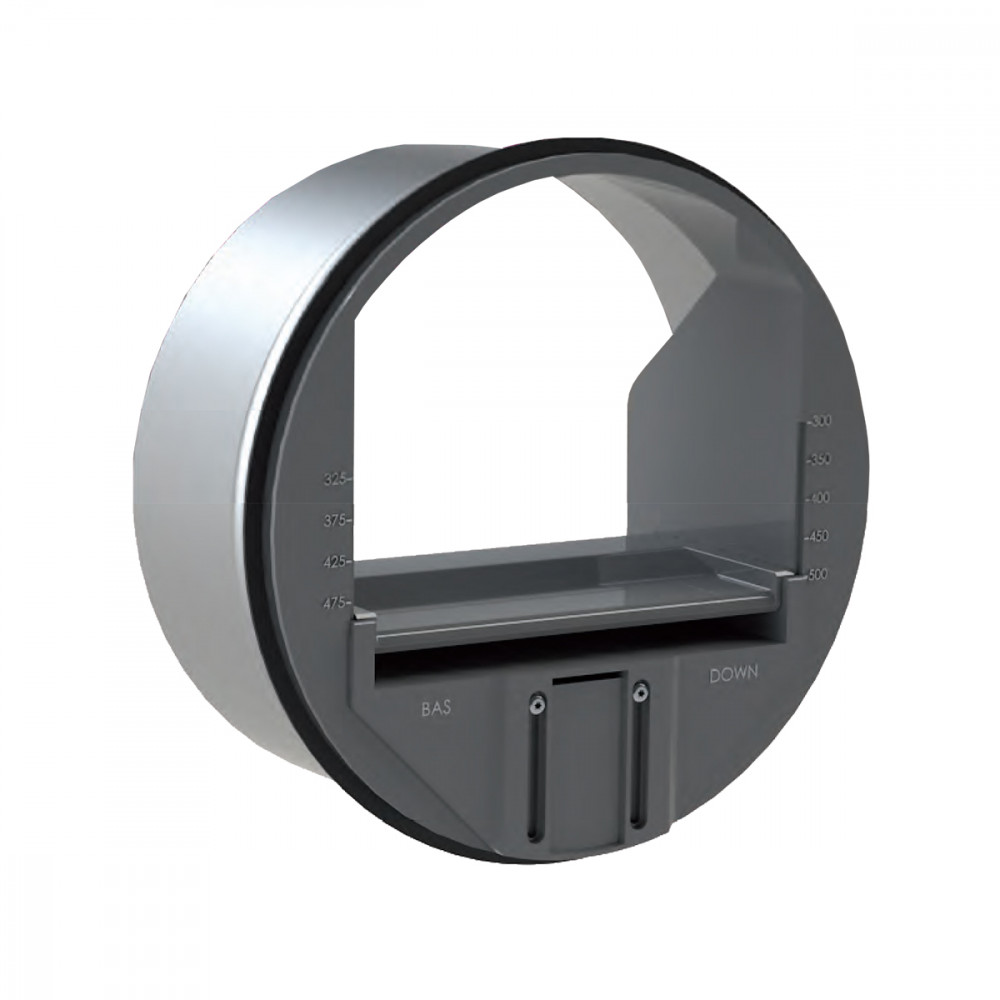

Regelmodul aus PVC in einer Kunststoffmuffe, mit Dichtung. Das Regelmodul besteht aus einem Klappenblatt aus PVC mit einer Ausgleichsfeder und eine Dämpfungskolben.

ANWENDUNGEN:

Erhaltung einer konstanten Leistung in einem Druckbereich zwischen 50 und 250 Pa.

EINSTELLUNG DES VOLUMENSTROMS:

Der Volumenstrom kann (innerhalb des Arbeitsbereiches) eingestellt werden, indiem die vordere Schraube gelockert und per Hand für die Einstellungen verschoben wird. Die Messskala an den Seiten der Öffnung zeigt den eingestellten Volumenstrom.

Abmessungen

RPCM

1= Muffe mit Dichtung 2= Adapter (nach Volumenstrom) 3= Einstellgehäuse 4= Regulierelement 5= Einstellung Volumenstrom 6= Schraube für Fixieren des Volumenstroms

RPCM

1= Muffe mit Dichtung 2= Adapter (nach Volumenstrom) 3= Einstellgehäuse 4= Regulierelement 5= Einstellung Volumenstrom 6= Schraube für Fixieren des Volumenstroms

ABMESSUNGEN

Auswahl und Bemessung

Mod.	Q [m3/h]		Dp [Pa]		LWA [dB(A)]
Mod.	min	max	min	max	min	max
RPCM80	15	50	50	250	25	40
RPCM100	15	100	50	250	25	43
RPCM125	15	180	50	250	25	47
RPCM150	15	300	50	250	27	48
RPCM160	15	300	50	250	30	49
RPCM-200	15	500	50	250	34	53
RPCM250	50	750	50	250	35	55

Text für Spezifikationen

MODULO DI REGOLAZIONE CIRCOLARE COSTITUITO DA MANICOTTO IN PLASTICA E MODULO DI REGOLAZIONE IN PVC, CON GUARNIZIONE DI TENUTA.

APPLICAZIONI:
Mantenimento di una portata costante in un campo di pressione compreso tra 50 e 250 Pa.
IMPOSTAZIONE DELLA PORTATA:
Portata impostabile (all’interno del campo di lavoro) allentando la vite anteriore e spostando manualmente l’elemento di regolazione. La scala graduata ai lati dell’apertura indicata la portata impostata.
