RPCM

CARATTERISTICHE:

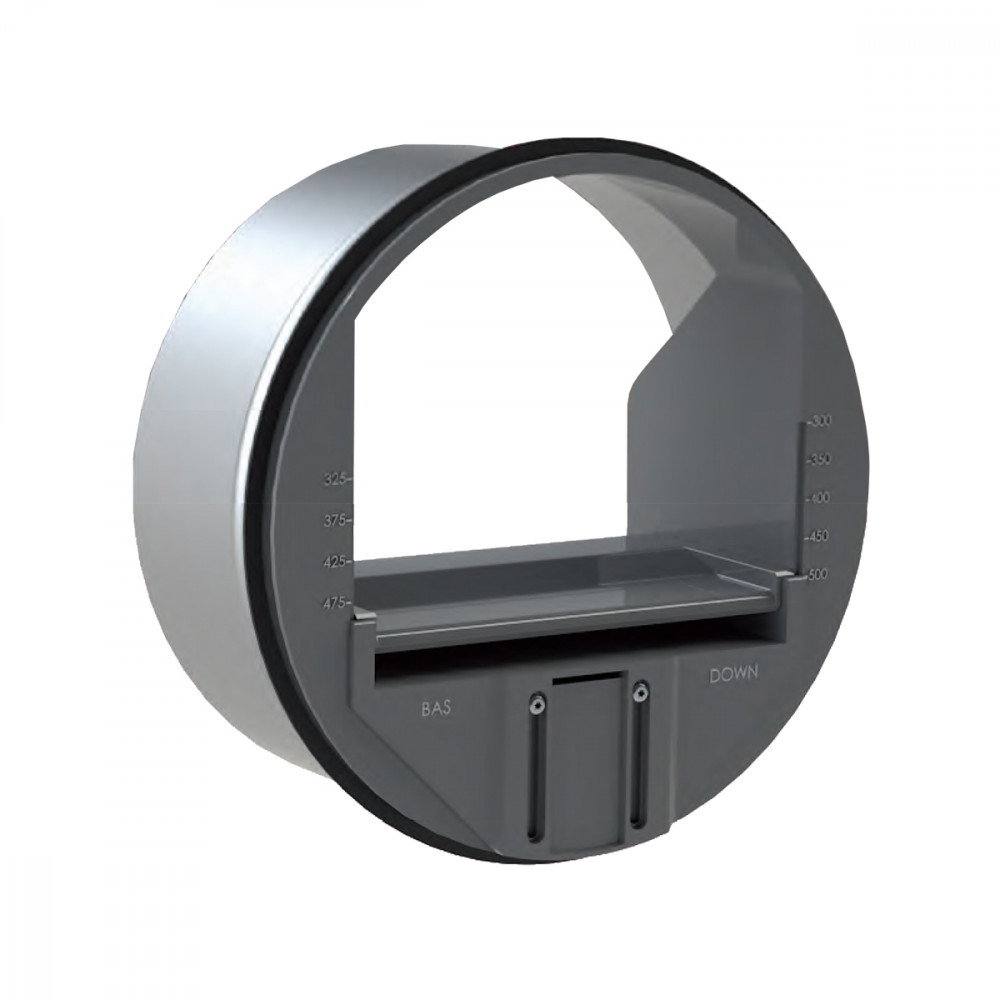

Modulo di regolazione in PVC collocato in un manicotto plastico, con guarnizione di tenuta. L’elemento regolatore è costituito di una pala in PVC con una molla di equilibratura e di un pistone ammortizzatore.

Impostazione della portata: Portata impostabile (all’interno del campo di lavoro) allentando la vite anteriore e spostando manualmente l’elemento di regolazione. La scala graduata ai lati dell’apertura indicata la portata impostata.

ADDIZIONALI:

Applicazioni: Mantenimento di una portata costante in un campo di pressione compreso tra 50 e 200 Pa.

Dimensioni

RPCM

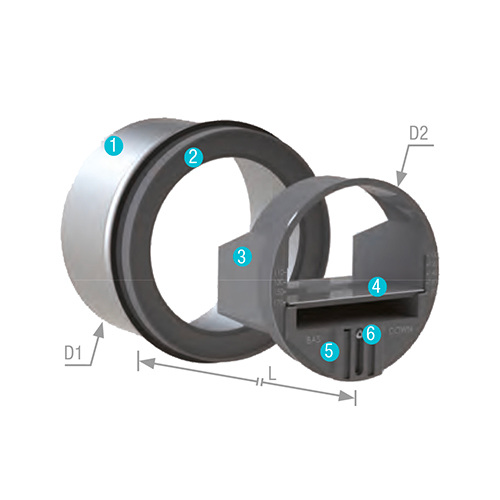

1= Manicotto con guarnizione
2= Adattatore (secondo portata aria)
3= Involucro regolatore
4= Regolatore
5= Settaggio portata aria
6= Vite per fissare la portata d’aria

RPCM

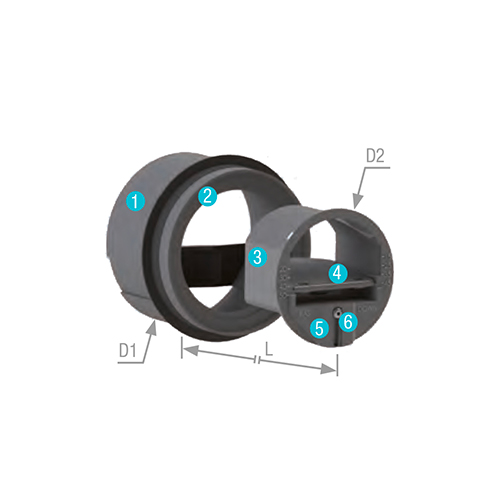

1= Manicotto con guarnizione
2= Adattatore (secondo portata aria)
3= Involucro regolatore
4= Regolatore
5= Settaggio portata aria
6= Vite per fissare la portata d’aria

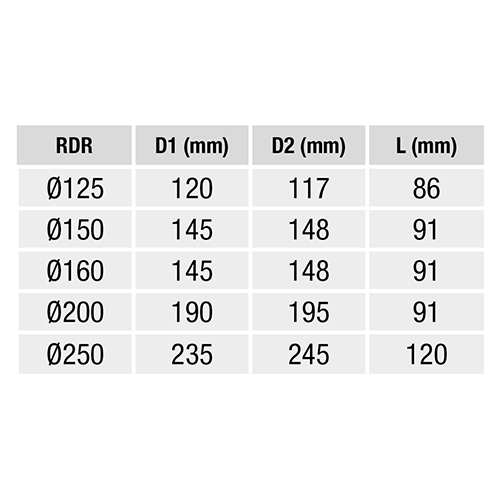

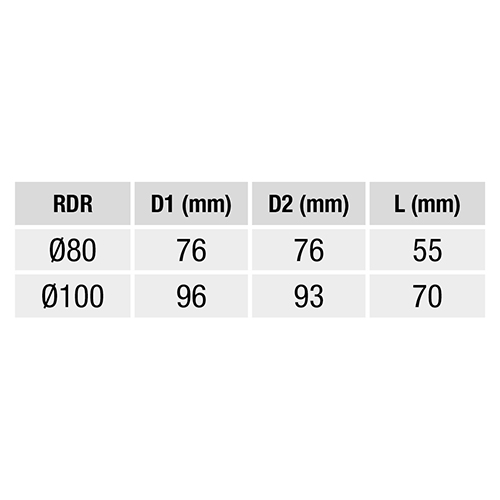

MISURE

Scelta e dimensionamento

RPCM

Mod.	Q [m3/h]		Dp [Pa]		LWA [dB(A)]
Mod.	min	max	min	max	min	max
RPCM80	15	50	50	250	25	40
RPCM100	15	100	50	250	25	43
RPCM125	15	180	50	250	25	47
RPCM150	15	300	50	250	27	48
RPCM160	15	300	50	250	30	49
RPCM-200	15	500	50	250	34	53
RPCM250	50	750	50	250	35	55

Testo per capitolato

MODULO DI REGOLAZIONE CIRCOLARE COSTITUITO DA MANICOTTO IN PLASTICA E MODULO DI REGOLAZIONE IN PVC, CON GUARNIZIONE DI TENUTA.

APPLICAZIONI:
Mantenimento di una portata costante in un campo di pressione compreso tra 50 e 250 Pa.
IMPOSTAZIONE DELLA PORTATA:
Portata impostabile (all’interno del campo di lavoro) allentando la vite anteriore e spostando manualmente l’elemento di regolazione. La scala graduata ai lati dell’apertura indicata la portata impostata.
