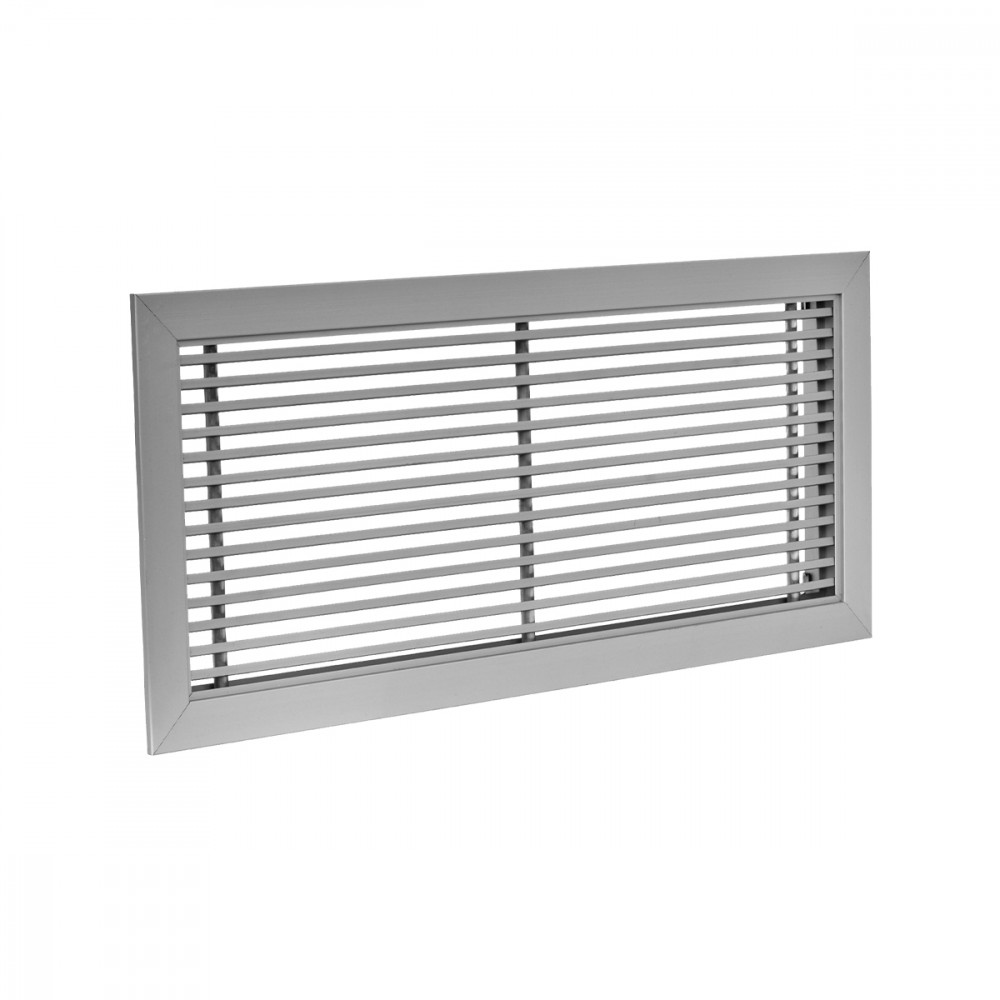

Brofer - LAF

Dimensiuni

LAFPR10/15

1= Dimensiune decupaj
LAFPR10: Grilă cu bare orizontale cu înclinare 0°
LAFPR15: Grilă cu bare orizontale cu înclinare 15°
LAFPC-G: Grilele din această serie se pot livra cu uși de vizitare simple sau duble, (PC) sau cu panou grilă (PG)

LAF10/15

1= Dimensiune decupaj
LAF10: Grilă cu bare orizontale cu înclinare 0° cu miez central detașabil
LAF15: Grilă cu bare orizontale cu înclinare 15° cu miez central detașabil
LAFPC-G: Grilele din această serie se pot livra cu uși de vizitare simple sau duble, (PC) sau cu panou grilă (PG)

LAF20

1= LAMELE POSTERIOARE AJUSTABILE
LAF20:Grilă cu bare orizontale cu înclinare 0° cu placă egalizatoare la spate cu lamele de reglaj verticale
LAF25: Grilă cu bare orizontale cu înclinare 15° cu placă egalizatoare la spate cu lamele de reglaj verticale
LAFPC-G:Grilele din această serie se pot livra cu uși de vizitare simple sau duble, (PC) sau cu panou grilă (PG)

LAG20

1= Dimensiune decupaj
LAG20: Grilă constituită doar din barele frontale înclinate la 0°, fără cadru
LAG25: Grilă constituită doar din barele frontale înclinate la 15°, fără cadru
LAFPC-G: Grilele din această serie se pot livra cu uși de vizitare simple sau duble, (PC) sau cu panou grilă (PG)

LAF

Execuții speciale LAF

LAFFC

Execuții speciale LAF

Selecție și dimensionare

LAF

Mod.	Ak [m2]	Q [m3/h]		LWA [dB(A)]		X(0,25) [m]		Dpt [Pa]
Mod.	Ak [m2]	min	max	min	max	min	max	min	max
LAF 400x75	0,0083	80	160	20	34	3,5	6,6	5	20
LAF 500x75	0,0129	120	240	22	35	4,2	8	5	20
LAF 600x75	0,0176	160	330	23	37	4,8	9,4	5	20
LAF 800x75	0,0268	250	500	26	39	6,1	11,7	5	20
LAF 1000x75	0,0361	330	680	27	41	6,9	13,8	5	20
LAF 1200x75	0,0453	420	850	29	42	7,9	15,5	5	20
LAF 200x100	0,0021	50	100	20	31	1,9	3,3	5	20
LAF 300x100	0,0083	80	160	20	34	3,5	6,6	5	20
LAF 400x100	0,0145	130	270	22	36	4,3	8,5	5	20
LAF 500x100	0,0206	190	390	24	38	5,3	10,3	5	20
LAF 600x100	0,0268	250	500	26	39	6,1	11,7	5	20
LAF 800x100	0,0392	360	730	28	41	7,3	14,2	5	20
LAF 1000x100	0,0515	470	970	29	43	8,3	16,6	5	20
LAF 1200x100	0,0638	590	1200	31	44	9,4	18,6	5	20
LAF 400x125	0,0206	190	390	24	38	5,3	10,3	5	20
LAF 500x125	0,0284	260	530	26	40	6,1	12,1	5	20
LAF 600x125	0,0361	330	680	27	41	6,9	13,8	5	20
LAF 800x125	0,0515	470	970	29	43	8,3	16,6	5	20
LAF 1000x125	0,0669	610	1250	31	45	9,5	19	5	20
LAF 1200x125	0,0823	760	1540	32	46	10,7	21,2	5	20
LAF 300x150	0,0176	160	330	23	37	4,8	9,4	5	20
LAF 400x150	0,0268	250	500	26	39	6,1	11,7	5	20
LAF 500x150	0,0361	330	680	27	41	6,9	13,8	5	20
LAF 600x150	0,0453	420	850	29	42	7,9	15,5	5	20
LAF 800x150	0,0638	590	1200	31	44	9,4	18,6	5	20
LAF 1000x150	0,0823	760	1540	32	46	10,7	21,2	5	20
LAF 1200x150	0,1008	930	1890	33	47	11,9	23,7	5	20
LAF 300x200	0,0268	250	500	26	39	6,1	11,7	5	20
LAF 400x200	0,0392	360	730	28	41	7,3	14,2	5	20
LAF 500x200	0,0515	470	970	29	43	8,3	16,6	5	20
LAF 600x200	0,0638	590	1200	31	44	9,4	18,6	5	20
LAF 800x200	0,0885	810	1660	32	46	11	22,1	5	20
LAF 1000x200	0,1132	1040	2120	34	47	12,6	25,2	5	20
LAF 1200x200	0,1379	1270	2590	35	49	14	28	5	20
LAF 400x300	0,0638	590	1200	31	44	9,4	18,6	5	20
LAF 500x300	0,0823	760	1540	32	46	10,7	21,2	5	20
LAF 600x300	0,1008	930	1890	33	47	11,9	23,7	5	20
LAF 800x300	0,1379	1270	2590	35	49	14	28	5	20
LAF 1000x300	0,1749	1610	3280	36	50	15,8	31,8	5	20
LAF 1200x300	0,2119	1950	3970	37	51	17,5	35,2	5	20
LAF 1000x400	0,2366	2170	4440	38	52	18,5	37,4	5	20
LAF 1200x400	0,2859	2630	5360	39	53	20,5	41,4	5	20

Accesorii și configurații

SC

CT

CTKC

LAF

2 Găuri
4 Găuri
1= Ø 3,5 GAURĂ SEMIÎNGROPATĂ

FORI

Număr găuri pentru montaj șuruburi
L<= Latura mică
L>= Latura mare

PBZ1

PBZ2

PBZI1

Plenum izolat la exterior, grosime 6 mm

PBZI2

Plenum izolat la exterior, grosime 6 mm

1020

1= PROFIL BARĂ

1525

1= PROFIL BARĂ

LAF

MOD DE FIXARE
Fixare prin clipsuri
Standard

LAF

MOD DE FIXARE
Fixare prin șuruburi

LAF

MOD DE FIXARE
Fixare cu magneți CL
CL: 2,00 € Fiecare
Fiecare grilă: 4 CL

LAF

MOD DE FIXARE
Fixare prin clipsuri KC
KC: 4,00 € Fiecare
de la 200x100 până la 1000x300: 2 KC
de la 400x400 până la 1000x500: 4 KC

Textul specificațiilor

BOCCHETTA IN ALLUMINIO AD ALETTE FISSE CON DEFLESSIONE 0° - 15°

COSTRUZIONE:
Alluminio anodizzato.
IMPIEGO:
A parete o su fan-coils, in mandata e ripresa. Altezza di installazione: 2,5 - 3,1 m
FISSAGGIO:
• Fissaggio standard con clips.
• Fori per viti a richiesta.
• Calamite a richiesta (CL).
• Morsetti a richiesta (KC).
ACCESSORI:
• Serranda di taratura in acciaio zincato con alette a movimento contrapposto.
• Controtelaio di montaggio in lamiera di acciaio zincata.
MODELLO:
• Bocchetta a barre orizzontali fisse a deflessione 0° - LAFPR10/*** x *** (Base x Altezza mm)
• Bocchetta a barre orizzontali fisse a deflessione 15° - LAFPR15/*** x *** (Base x Altezza mm)
• Bocchetta a barre orizzontali fisse con deflessione a 0° con pacco barre estraibile - LAF10/*** x *** (Base x Altezza mm)
• Bocchetta a barre orizzontali fisse con deflessione a 15° con pacco barre estraibile - LAF15/*** x *** (Base x Altezza mm)
• Bocchetta a barre orizzontali fisse a deflessione 0° con alette posteriori verticali regolabili - LAF20/*** x *** (Base x Altezza mm)
• Bocchetta a barre orizzontali fisse a deflessione 15° con alette posteriori verticali regolabili - LAF25/*** x *** (Base x Altezza mm)
• Grigliato composto da solo barre frontali a deflessione 0° (senza cornice) - LAG20/*** x *** (Base x Altezza mm)
• Grigliato composto da solo barre frontali a deflessione 15° (senza cornice) - LAG25/*** x *** (Base x Altezza mm)
• Bocchetta con singolo o doppio sportello cieco (PC) o grigliato (PG). - LAFPC-G /*** x *** (Base x Altezza mm)

Descărcare documentație

LAF
