GRIGLIE

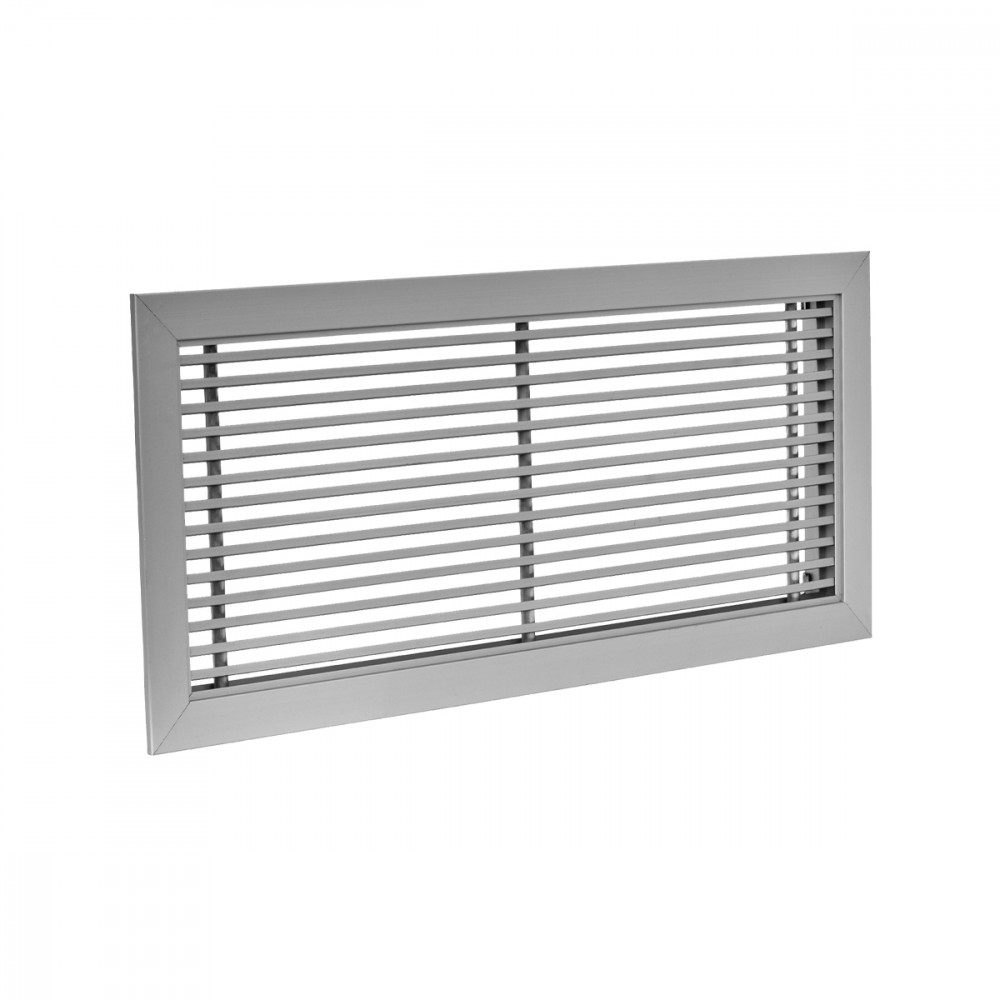

LAF

CARATTERISTICHE:
Bocchette ad alette fisse con deflessione 0° o 15°.
COSTRUZIONE:
Alluminio anodizzato.
IMPIEGO:
A parete o su fan-coils, in mandata e ripresa.
Altezza di installazione: 2,5 - 3,1 m.
FISSAGGIO:
• Fissaggio standard con clips.
• Fori per viti a richiesta.
• Calamite a richiesta (CL).
• Morsetti a richiesta (KC).
ACCESSORI:

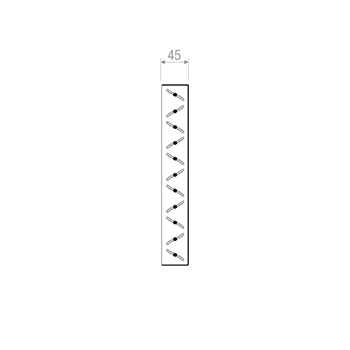

• Serranda di taratura in acciaio zincato con alette a movimento contrapposto.
• Controtelaio di montaggio in lamiera di acciaio zincata.
Dimensioni

LAFPR10/15


1= Dimensione foro
LAFPR10: Bocchetta a barre orizzontali fisse a deflessione 0°
LAFPR15: Bocchetta a barre orizzontali fisse a deflessione 15°
LAFPC-G: Le bocchette della serie LAF possono essere dotate di singolo o doppio sportello cieco (PC) o grigliato (PG).

LAF10/15


1= Dimensione foro
LAF10: Bocchetta a barre orizzontali fisse con deflessione a 0° con pacco barre estraibile
LAF15: Bocchetta a barre orizzontali fisse con deflessione a 15° con pacco barre estraibile
LAFPC-G: Series grilles can be fitted with single or double inspection doors, full (PC) or grill panel (PG).

LAF20


1= Alette posteriori orientabili
LAF20: Bocchetta a barre orizzontali fisse a deflessione 0° con alette posteriori verticali regolabili
LAF25: Bocchetta a barre orizzontali fisse a deflessione 15° con alette posteriori verticali regolabili
LAFPC-G: Le bocchette della serie LAF possono essere dotate di singolo o doppio sportello cieco (PC) o grigliato (PG).

LAG20


1= Dimensione foro
LAG20: Grigliato composto da solo barre frontali a deflessione 0° (senza cornice)
LAG25: Grigliato composto da solo barre frontali a deflessione 15° (senza cornice)
LAFPC-G: Le bocchette della serie LAF possono essere dotate di singolo o doppio sportello cieco (PC) o grigliato (PG).

LAF


LAF esecuzioni speciali

LAFFC


LAF esecuzioni speciali
Scelta e dimensionamento
LAF

Mod.

Ak [m2]

Q [m3/h]

LWA [dB(A)]

X(0,25) [m]

Dpt [Pa]

min

max

min

max

min

max

min

max

LAF 400x75

0,0083

80

160

20

34

3,5

6,6

5

20

LAF 500x75

0,0129

120

240

22

35

4,2

8

5

20

LAF 600x75

0,0176

160

330

23

37

4,8

9,4

5

20

LAF 800x75

0,0268

250

500

26

39

6,1

11,7

5

20

LAF 1000x75

0,0361

330

680

27

41

6,9

13,8

5

20

LAF 1200x75

0,0453

420

850

29

42

7,9

15,5

5

20

LAF 200x100

0,0021

50

100

20

31

1,9

3,3

5

20

LAF 300x100

0,0083

80

160

20

34

3,5

6,6

5

20

LAF 400x100

0,0145

130

270

22

36

4,3

8,5

5

20

LAF 500x100

0,0206

190

390

24

38

5,3

10,3

5

20

LAF 600x100

0,0268

250

500

26

39

6,1

11,7

5

20

LAF 800x100

0,0392

360

730

28

41

7,3

14,2

5

20

LAF 1000x100

0,0515

470

970

29

43

8,3

16,6

5

20

LAF 1200x100

0,0638

590

1200

31

44

9,4

18,6

5

20

LAF 400x125

0,0206

190

390

24

38

5,3

10,3

5

20

LAF 500x125

0,0284

260

530

26

40

6,1

12,1

5

20

LAF 600x125

0,0361

330

680

27

41

6,9

13,8

5

20

LAF 800x125

0,0515

470

970

29

43

8,3

16,6

5

20

LAF 1000x125

0,0669

610

1250

31

45

9,5

19

5

20

LAF 1200x125

0,0823

760

1540

32

46

10,7

21,2

5

20

LAF 300x150

0,0176

160

330

23

37

4,8

9,4

5

20

LAF 400x150

0,0268

250

500

26

39

6,1

11,7

5

20

LAF 500x150

0,0361

330

680

27

41

6,9

13,8

5

20

LAF 600x150

0,0453

420

850

29

42

7,9

15,5

5

20

LAF 800x150

0,0638

590

1200

31

44

9,4

18,6

5

20

LAF 1000x150

0,0823

760

1540

32

46

10,7

21,2

5

20

LAF 1200x150

0,1008

930

1890

33

47

11,9

23,7

5

20

LAF 300x200

0,0268

250

500

26

39

6,1

11,7

5

20

LAF 400x200

0,0392

360

730

28

41

7,3

14,2

5

20

LAF 500x200

0,0515

470

970

29

43

8,3

16,6

5

20

LAF 600x200

0,0638

590

1200

31

44

9,4

18,6

5

20

LAF 800x200

0,0885

810

1660

32

46

11

22,1

5

20

LAF 1000x200

0,1132

1040

2120

34

47

12,6

25,2

5

20

LAF 1200x200

0,1379

1270

2590

35

49

14

28

5

20

LAF 400x300

0,0638

590

1200

31

44

9,4

18,6

5

20

LAF 500x300

0,0823

760

1540

32

46

10,7

21,2

5

20

LAF 600x300

0,1008

930

1890

33

47

11,9

23,7

5

20

LAF 800x300

0,1379

1270

2590

35

49

14

28

5

20

LAF 1000x300

0,1749

1610

3280

36

50

15,8

31,8

5

20

LAF 1200x300

0,2119

1950

3970

37

51

17,5

35,2

5

20

LAF 1000x400

0,2366

2170

4440

38

52

18,5

37,4

5

20

LAF 1200x400

0,2859

2630

5360

39

53

20,5

41,4

5

20
Accessori e configurazioni

SC

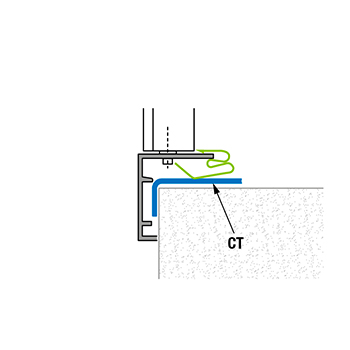

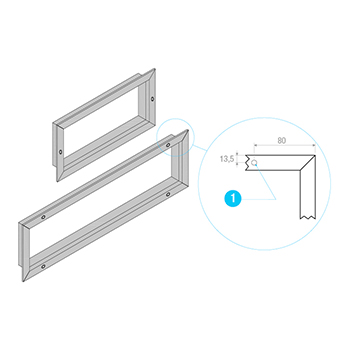

CT

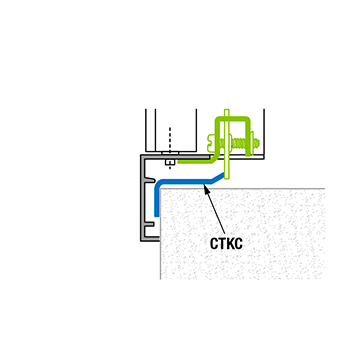

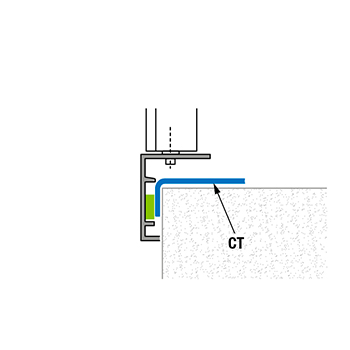

CTKC

LAF

2 Fori

4 Fori

1= Ø 3,5 Foro svasato

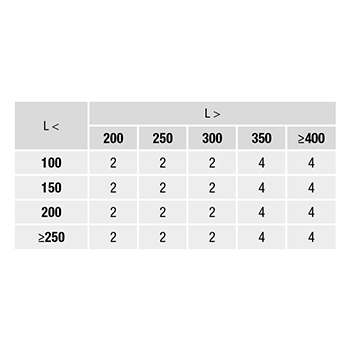

FORI

Quantità di fori per le viti di fissaggio

L<= Lato minore

L>= Lato maggiore

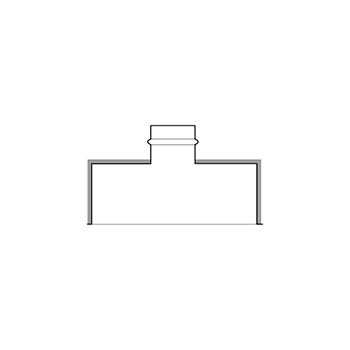

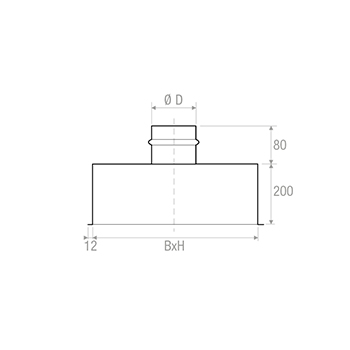

PBZ1

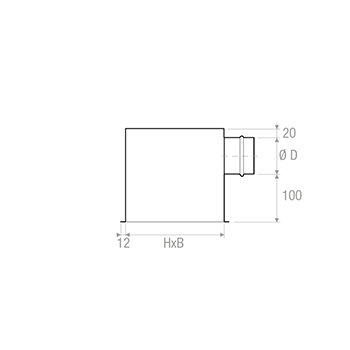

PBZ2

PBZI1

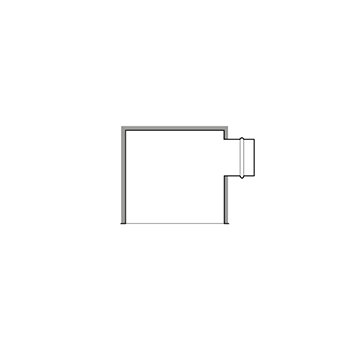

Plenum isolato esternamente spessore 6 mm



PBZI2

Plenum isolato esternamente spessore 6 mm

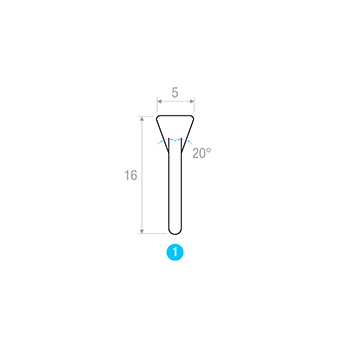

1020

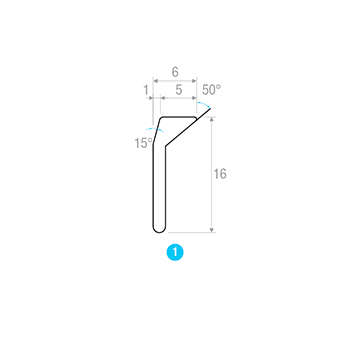

1= Profilo alette



1525

1= Profilo alette



LAF

Tipo di fissaggio

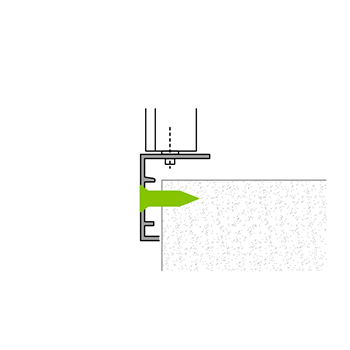

Fissaggio con clips

Standard



LAF

Tipo di fissaggio

Fissaggio con viti



LAF

Tipo di fissaggio

Fissaggio con calamite CL

CL: 2,00 € cadauna

Ogni griglia: 4 CL



LAF

Tipo di fissaggio

Fissaggio con morsetti KC

KC: 4,00 € cadauna

da200x100 a 1000x300: 2 KC

Da400x400 a1000x500: 4 KC


Testo per capitolato

BOCCHETTA IN ALLUMINIO AD ALETTE FISSE CON DEFLESSIONE 0° - 15°

COSTRUZIONE:
Alluminio anodizzato.
IMPIEGO:
A parete o su fan-coils, in mandata e ripresa. Altezza di installazione: 2,5 - 3,1 m
FISSAGGIO:
• Fissaggio standard con clips.
• Fori per viti a richiesta.
• Calamite a richiesta (CL).
• Morsetti a richiesta (KC).
ACCESSORI:
• Serranda di taratura in acciaio zincato con alette a movimento contrapposto.
• Controtelaio di montaggio in lamiera di acciaio zincata.
MODELLO:
• Bocchetta a barre orizzontali fisse a deflessione 0° - LAFPR10/*** x *** (Base x Altezza mm)
• Bocchetta a barre orizzontali fisse a deflessione 15° - LAFPR15/*** x *** (Base x Altezza mm)
• Bocchetta a barre orizzontali fisse con deflessione a 0° con pacco barre estraibile - LAF10/*** x *** (Base x Altezza mm)
• Bocchetta a barre orizzontali fisse con deflessione a 15° con pacco barre estraibile - LAF15/*** x *** (Base x Altezza mm)
• Bocchetta a barre orizzontali fisse a deflessione 0° con alette posteriori verticali regolabili - LAF20/*** x *** (Base x Altezza mm)
• Bocchetta a barre orizzontali fisse a deflessione 15° con alette posteriori verticali regolabili - LAF25/*** x *** (Base x Altezza mm)
• Grigliato composto da solo barre frontali a deflessione 0° (senza cornice) - LAG20/*** x *** (Base x Altezza mm)
• Grigliato composto da solo barre frontali a deflessione 15° (senza cornice) - LAG25/*** x *** (Base x Altezza mm)
• Bocchetta con singolo o doppio sportello cieco (PC) o grigliato (PG). - LAFPC-G /*** x *** (Base x Altezza mm)
