Brofer - LAF

Dimensiones

LAFPR10/15

1= Tamaño orificio LAFPR10: Boca de barras horizontales fijas con deflexión 0° LAFPR15: Boca de barras horizontales fijas con deflexión 15° LAFPC-G: Las bocas de la serie LAF pueden estar provistas de una o dos portezuelas ciegas (PC) o enrejadas (PG).

LAF10/15

1= Tamaño orificio LAF10: Boca de barras horizontales con deflexion 0° con paquete de aletas extraible LAF15: Boca de barras horizontales con deflexion 15° con paquete de aletas extraible LAFPC-G: Las bocas de la serie LAF pueden estar provistas de una o dos portezuelas ciegas (PC) o enrejadas (PG).

LAF20

1= Lamas traseras orientables LAF20: Boca de barras horizontales fijas con deflexión 0° con lamas traseras verticales regulables LAF25: Boca de barras horizontales fijas con deflexión 15° con lamas traseras verticales regulables LAFPC-G: Las bocas de la serie LAF pueden estar provistas de una o dos portezuelas ciegas (PC) o enrejadas (PG).

LAG20

1= Tamaño orificio LAG20: Rejilla compuesta solo por barras frontales con deflexión 0° (sin marco) LAG25: Rejilla compuesta solo por barras frontales con deflexión 15° (sin marco) LAFPC-G: Las bocas de la serie LAF pueden estar provistas de una o dos portezuelas ciegas (PC) o enrejadas (PG).

LAF

LAF esecuzioni speciali

LAFFC

LAF esecuzioni speciali

elección y dimensiones

LAF

Mod.	Ak [m2]	Q [m3/h]		LWA [dB(A)]		X(0,25) [m]		Dpt [Pa]
Mod.	Ak [m2]	min	max	min	max	min	max	min	max
LAF 400x75	0,0083	80	160	20	34	3,5	6,6	5	20
LAF 500x75	0,0129	120	240	22	35	4,2	8	5	20
LAF 600x75	0,0176	160	330	23	37	4,8	9,4	5	20
LAF 800x75	0,0268	250	500	26	39	6,1	11,7	5	20
LAF 1000x75	0,0361	330	680	27	41	6,9	13,8	5	20
LAF 1200x75	0,0453	420	850	29	42	7,9	15,5	5	20
LAF 200x100	0,0021	50	100	20	31	1,9	3,3	5	20
LAF 300x100	0,0083	80	160	20	34	3,5	6,6	5	20
LAF 400x100	0,0145	130	270	22	36	4,3	8,5	5	20
LAF 500x100	0,0206	190	390	24	38	5,3	10,3	5	20
LAF 600x100	0,0268	250	500	26	39	6,1	11,7	5	20
LAF 800x100	0,0392	360	730	28	41	7,3	14,2	5	20
LAF 1000x100	0,0515	470	970	29	43	8,3	16,6	5	20
LAF 1200x100	0,0638	590	1200	31	44	9,4	18,6	5	20
LAF 400x125	0,0206	190	390	24	38	5,3	10,3	5	20
LAF 500x125	0,0284	260	530	26	40	6,1	12,1	5	20
LAF 600x125	0,0361	330	680	27	41	6,9	13,8	5	20
LAF 800x125	0,0515	470	970	29	43	8,3	16,6	5	20
LAF 1000x125	0,0669	610	1250	31	45	9,5	19	5	20
LAF 1200x125	0,0823	760	1540	32	46	10,7	21,2	5	20
LAF 300x150	0,0176	160	330	23	37	4,8	9,4	5	20
LAF 400x150	0,0268	250	500	26	39	6,1	11,7	5	20
LAF 500x150	0,0361	330	680	27	41	6,9	13,8	5	20
LAF 600x150	0,0453	420	850	29	42	7,9	15,5	5	20
LAF 800x150	0,0638	590	1200	31	44	9,4	18,6	5	20
LAF 1000x150	0,0823	760	1540	32	46	10,7	21,2	5	20
LAF 1200x150	0,1008	930	1890	33	47	11,9	23,7	5	20
LAF 300x200	0,0268	250	500	26	39	6,1	11,7	5	20
LAF 400x200	0,0392	360	730	28	41	7,3	14,2	5	20
LAF 500x200	0,0515	470	970	29	43	8,3	16,6	5	20
LAF 600x200	0,0638	590	1200	31	44	9,4	18,6	5	20
LAF 800x200	0,0885	810	1660	32	46	11	22,1	5	20
LAF 1000x200	0,1132	1040	2120	34	47	12,6	25,2	5	20
LAF 1200x200	0,1379	1270	2590	35	49	14	28	5	20
LAF 400x300	0,0638	590	1200	31	44	9,4	18,6	5	20
LAF 500x300	0,0823	760	1540	32	46	10,7	21,2	5	20
LAF 600x300	0,1008	930	1890	33	47	11,9	23,7	5	20
LAF 800x300	0,1379	1270	2590	35	49	14	28	5	20
LAF 1000x300	0,1749	1610	3280	36	50	15,8	31,8	5	20
LAF 1200x300	0,2119	1950	3970	37	51	17,5	35,2	5	20
LAF 1000x400	0,2366	2170	4440	38	52	18,5	37,4	5	20
LAF 1200x400	0,2859	2630	5360	39	53	20,5	41,4	5	20

Accesorios y configuración

SC

CT

CTKC

LAF

2 Orificios 4 Orificios 1= Ø 3,5 Orificio avellanado

ORIFICIOS

Cantidad de orificios para los tornillos de fijación L<= Lado menor L>= Lado mayor

PBZ1

PBZ2

PBZI1

Plénum aislado externamente espesor 6 mm

PBZI2

Plénum aislado externamente espesor 6 mm

1020

1= Perfiles lamas

1525

1= Perfiles lamas

LAF

TIPO DE FIJACIÓN Fijación con clips ESTÁNDAR

LAF

TIPO DE FIJACIÓN Fijación con tornillos

LAF

TIPO DE FIJACIÓN Fijación con imanes CL CL: 2,00 € por unidad Cada rejilla: 4 CL

LAF

TIPO DE FIJACIÓN Fijación con mordazas KC KC: 4,00 € por unidad de 200x100 a 1000x300: 2 KC de 400x400 a 1000x500: 4 KC

Texto de las características

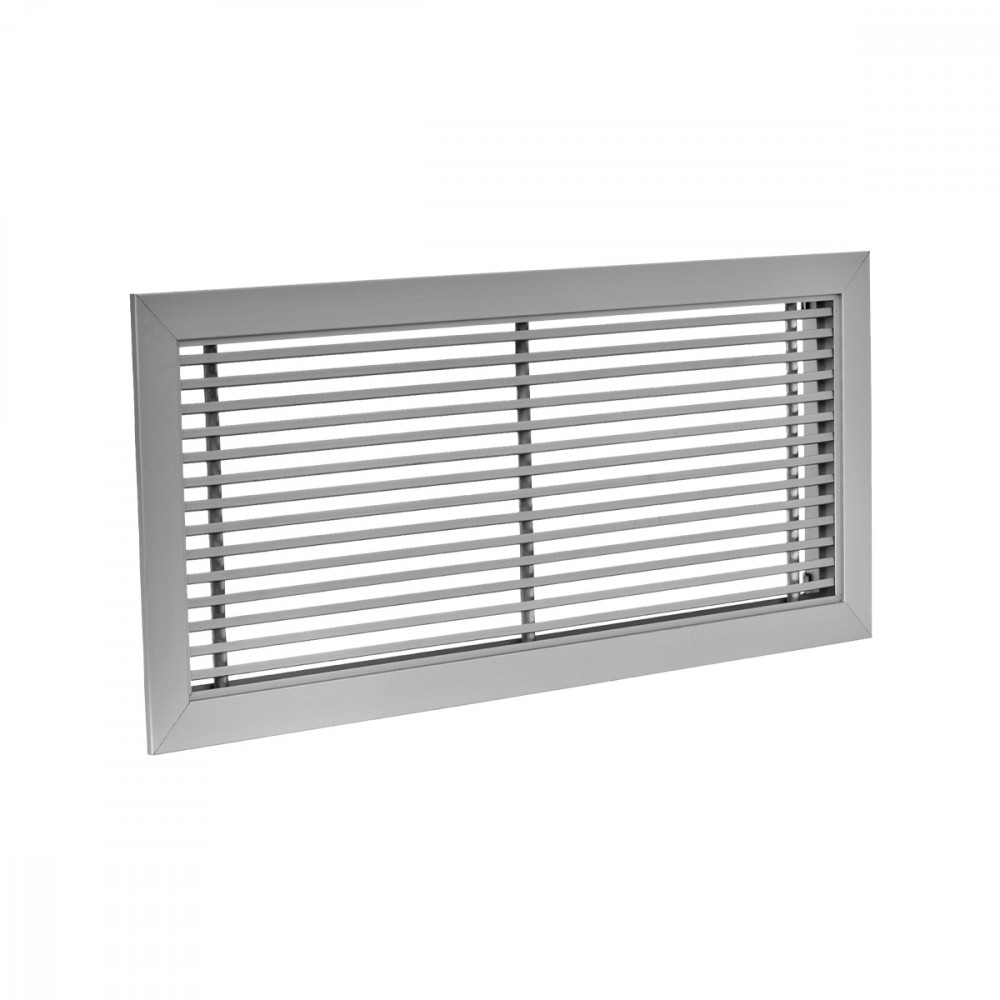

BOCA DE ALUMINIO CON ALETAS FIJAS CON DEFLEXIÓN 0° - 15°

CONSTRUCCIÓN:
Aluminio galvanizado.
EMPLEO:
En la pared o en ventiloconvectores, en envío o recuperación. Altura de instalación: 2,5 - 3,1 m
FIJACIÓN:
• Fijación estándar con clips.
• Orificios para tornillos bajo pedido.
• Imán bajo pedido (CL).
• Terminales bajo pedido (CL).
ACCESORIOS:
• Barrera de calibración de acero galvanizado con aletas de movimiento contrapuesto.
• Contrabastidor de montaje de plancha de acero galvanizado.
MODELO:
• Boca con barras horizontales fijas con deflexión 0° - LAFPR10/*** x *** (Base x Altura mm)
• Boca con barras horizontales fijas con deflexión 15° - LAFPR15/*** x *** (Base x Altura mm)
• Boca con barras horizontales fijas con deflexión 0° con paquete de barras extraíble - LAF10/*** x *** (Base x Altura mm)
• Boca con barras horizontales fijas con deflexión 15° con paquete de barras extraíble - LAF15/*** x *** (Base x Altura mm)
• Boca con barras horizontales fijas con deflexión 0° con aletas posteriores verticales regulables - LAF20/*** x *** (Base x Altura mm)
• Boca con barras horizontales fijas con deflexión 15° con aletas posteriores verticales regulables - LAF25/*** x *** (Base x Altura mm)
• Sistema de rejillas compuesto solamente por barras frontales con deflexión 0° (sin marco) - LAG20/*** x *** (Base x Altura mm)
• Sistema de rejillas compuesto solamente por barras frontales con deflexión 15° (sin marco) - LAG25/*** x *** (Base x Altura mm)
• Boca con un solo o doble barrera ciega (PC) o con sistema de rejillas (PG). - LAFPC-G /*** x *** (Base x Altura mm)
