Produse
GRILE

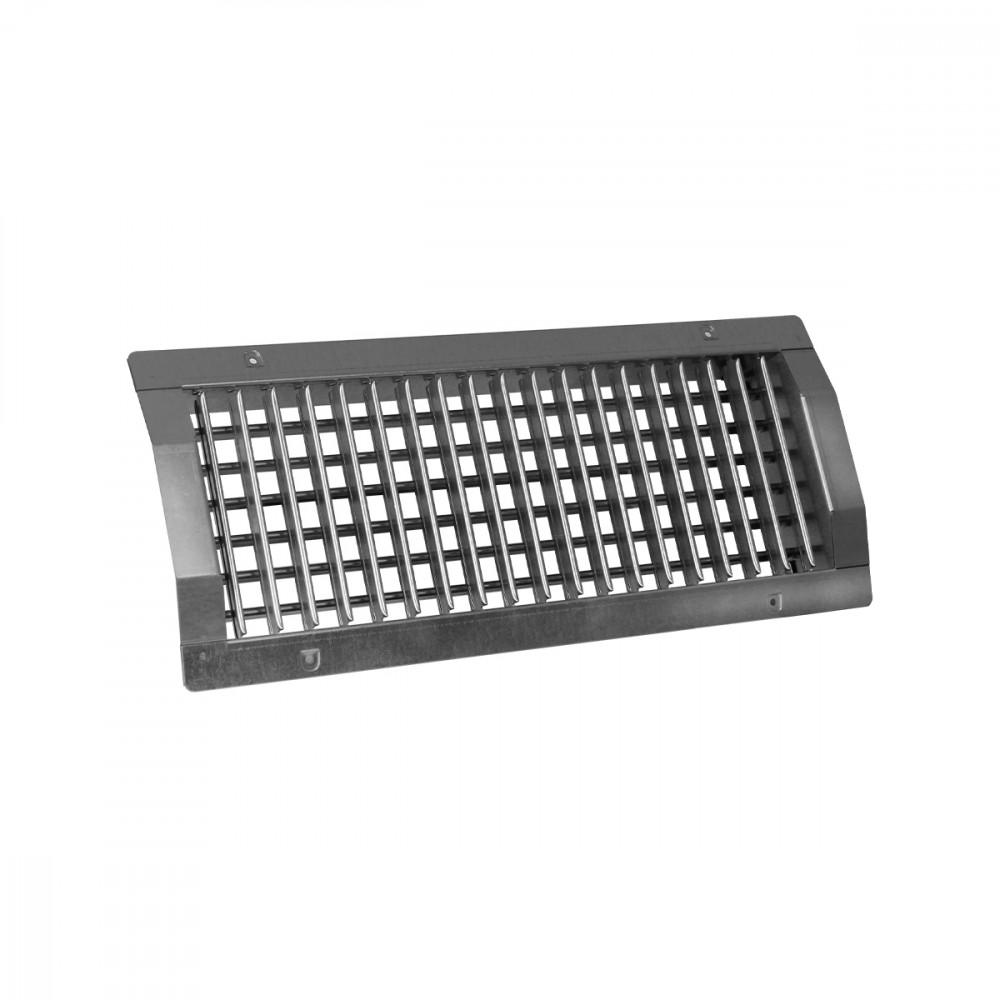

BMC3
CARACTERISTICI:
Grile pentru tubulatură circulară cu pas de 20 mm.
CONSTRUCȚIE:
Oțel galvanizat sau vopsite în RAL 9010, RAL 9016, RAL 7035. Modelele executate din oțel INOX AISI 304, 2B sau finisare BA, sunt disponibile la cerere.
UTILIZARE:
Pentru tubulatură circulară, pentru introducere și evacuare.
Înălțime montaj: 2,5-3,5 m.
MONTAJ:
Fixare prin șuruburi frontale.
ACCESORII:
Registru de reglaj executat din oțel galvanizat cu lamele opuse.
Registru înclinat.
Registru cu o lamelă deflectoare.
Dimensiuni
A-A= secțiune
B-B= secțiune
Selecție și dimensionare
|
Mod. |
Ak [m2] |
Q [m3/h] |
LWA [dB(A)] |
X(0,25) [m] |
Dpt [Pa] |
||||
|
min |
max |
min |
max |
min |
max |
min |
max |
||
|
BMC3 225x75 |
0,007275 |
70 |
135 |
37 |
2 |
2,8 |
5 |
20 |
|
|
BMC3 325x75 |
0,011775 |
100 |
220 |
38 |
2,3 |
3,3 |
5 |
20 |
|
|
BMC3 425x75 |
0,016575 |
150 |
300 |
40 |
2,5 |
3,7 |
5 |
20 |
|
|
BMC3 525x75 |
0,021675 |
200 |
400 |
40 |
2,7 |
4,2 |
5 |
20 |
|
|
BMC3 625x75 |
0,026925 |
250 |
500 |
20 |
41 |
3 |
4,6 |
5 |
20 |
|
BMC3 825x75 |
0,038025 |
370 |
730 |
22 |
42 |
3,4 |
5,4 |
5 |
20 |
|
BMC3 225x125 |
0,01373 |
110 |
220 |
39 |
2,8 |
3,7 |
5 |
20 |
|
|
BMC3 325x125 |
0,0206 |
180 |
380 |
41 |
3 |
4,3 |
5 |
20 |
|
|
BMC3 425x125 |
0,0290 |
270 |
530 |
20 |
41 |
3 |
4,5 |
5 |
20 |
|
BMC3 525x125 |
0,0379 |
350 |
700 |
21 |
42 |
3,2 |
5 |
5 |
20 |
|
BMC3 625x125 |
0,04715 |
440 |
870 |
22 |
43 |
3,5 |
5,4 |
5 |
20 |
|
BMC3 825x125 |
0,0665 |
620 |
1200 |
23 |
45 |
4,2 |
6,7 |
5 |
20 |
|
BMC3 1025x125 |
0,0868 |
800 |
1580 |
24 |
45 |
4,6 |
7,4 |
5 |
20 |
|
BMC3 525x150 |
0,0469 |
430 |
860 |
21 |
43 |
3,8 |
5,9 |
5 |
20 |
|
BMC3 625x150 |
0,0584 |
540 |
1070 |
22 |
42 |
4,1 |
6,4 |
5 |
20 |
|
BMC3 825x150 |
0,0823 |
760 |
1500 |
23 |
45 |
4,6 |
7,3 |
5 |
20 |
|
BMC3 1025x150 |
0,1074 |
990 |
1960 |
24 |
45 |
5 |
8,2 |
5 |
20 |
|
BMC3 525x225 |
0,07035 |
645 |
1290 |
23 |
45 |
4,6 |
7,3 |
5 |
20 |
|
BMC3 625x225 |
0,0876 |
810 |
1605 |
24 |
46 |
5 |
8 |
5 |
20 |
|
BMC3 825x225 |
0,12345 |
1140 |
2250 |
25 |
47 |
5,6 |
9,3 |
5 |
20 |
|
BMC3 1025x225 |
0,1611 |
1485 |
2940 |
26 |
48 |
6,2 |
10,5 |
5 |
20 |
Accesorii și configurații
SB
SB
SB
Instrucțiuni
BMC3
MANEVRARE DAMPER ÎNCLINAT SK
DESCHIDEȚI LAMELELE
1) Petreceți cârligul printre lamele și agățați orificiul de pe damper
MANEVRARE DAMPER ÎNCLINAT SK
DESCHIDEȚI LAMELELE
2) Trageți cârligul cu lamelele registrului orientate în sensul indicat de săgeată
MANEVRARE DAMPER ÎNCLINAT SK
DESCHIDEȚI LAMELELE
3) Îndepărtați cârligul de pe lamelele de reglaj ale registrului
MANEVRARE DAMPER ÎNCLINAT SK
1= DETALIU AGĂȚARE LAMELĂ
MANEVRARE DAMPER ÎNCLINAT SK
MANEVRARE DAMPER ÎNCLINAT SK
MANEVRARE DAMPER ÎNCLINAT SK
ÎNCHIDEȚI LAMELELE
1) Petreceți cârligul printre lamele și agățați orificiul de pe damper
MANEVRARE DAMPER ÎNCLINAT SK
ÎNCHIDEȚI LAMELELE
2) Trageți cârligul cu lamelele registrului orientate în sensul indicat de săgeată
MANEVRARE DAMPER ÎNCLINAT SK
ÎNCHIDEȚI LAMELELE
3) Îndepărtați cârligul de pe lamelele de reglaj ale registrului
Textul specificațiilor
BMC3V(O)
BOCCHETTA IN ACCIAIO ZINCATO PER CANALI CIRCOLARI A SINGOLO ORDINE DI ALETTE ORIENTABILI VERTICALI o ORIZZONTALI PASSO 20 MM CON TESTATA PRESSOPIEGATA
COSTRUZIONE:
Acciaio zincato, o verniciato RAL 9010, RAL 9016. Su richiesta sono disponibili costruzioni in acciaio inox AISI 304 nelle finiture 2B o BA.
IMPIEGO:
A canale circolare, in mandata e ripresa. Altezza di installazione: 2,5 - 3,5 m
FISSAGGIO:
• Fissaggio con viti frontali.
ACCESSORI:
• Serranda di taratura in acciaio zincato con alette a movimento contrapposto.
• Serranda captatrice.
• Serranda captatrice a deflettore unico.
MODELLO: BMC3*/*** x *** (Base x Altezza mm)
BMC3VO
BOCCHETTA IN ACCIAIO ZINCATO PER CANALI CIRCOLARI A DOPPIO ORDINE DI ALETTE ORIENTABILI VERTICALI-ORIZZONTALI PASSO 20 MM CON TESTATA PRESSOPIEGATA
COSTRUZIONE:
Acciaio zincato, o verniciato RAL 9010, RAL 9016, RAL 7035. Su richiesta sono disponibili costruzioni in acciaio inox AISI 304 nelle finiture 2B o BA.
IMPIEGO:
A canale circolare, in mandata e ripresa. Altezza di installazione: 2,5 - 3,5 m
FISSAGGIO:
• Fissaggio con viti frontali.
ACCESSORI:
• Serranda di taratura in acciaio zincato con alette a movimento contrapposto.
• Serranda captatrice.
• Serranda captatrice a deflettore unico.
MODELLO: BMC3VO/*** x *** (Base x Altezza mm)
