GRIGLIE

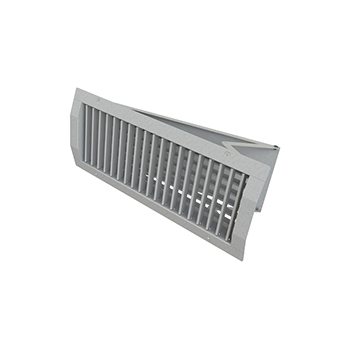

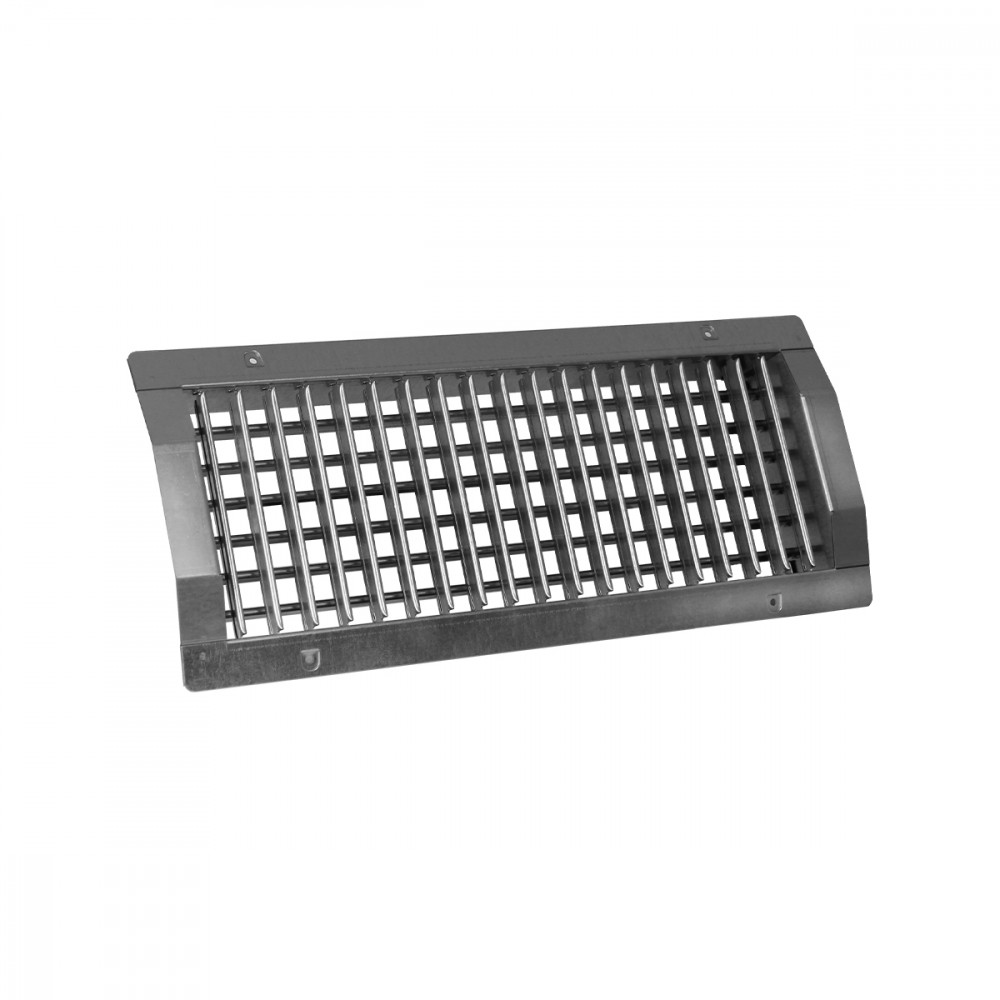

BMC3
CARATTERISTICHE:

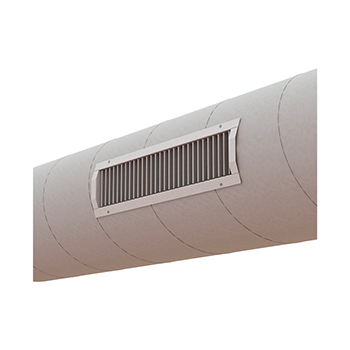

Bocchette per canali circolari
passo 20 mm. COSTRUZIONE:
Acciaio zincato, o verniciato RAL 9010, RAL 9016. Su richiesta sono disponibili costruzioni in acciaio inox AISI 304 nelle finiture 2B o BA. IMPIEGO:
A canale circolare, in mandata
e ripresa.
Altezza di installazione:
2,5-3,5 m. FISSAGGIO:
Fissaggio con viti frontali. ACCESSORI:

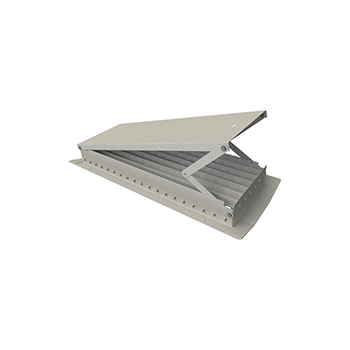

• Serranda di taratura in
acciaio zincato con alette a
movimento contrapposto.

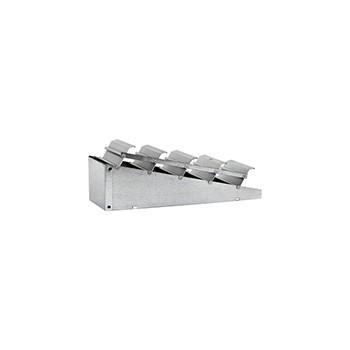

• Serranda captatrice.
• Serranda captatrice a

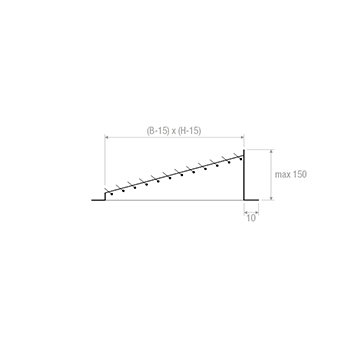

deflettore unico. Dimensioni
A-A= Sezione
B-B= Sezione
Scelta e dimensionamento
|
Mod. |
Ak [m2] |
Q [m3/h] |
LWA [dB(A)] |
X(0,25) [m] |
Dpt [Pa] |
||||
|
min |
max |
min |
max |
min |
max |
min |
max |
||
|
BMC3 225x75 |
0,007275 |
70 |
135 |
37 |
2 |
2,8 |
5 |
20 |
|
|
BMC3 325x75 |
0,011775 |
100 |
220 |
38 |
2,3 |
3,3 |
5 |
20 |
|
|
BMC3 425x75 |
0,016575 |
150 |
300 |
40 |
2,5 |
3,7 |
5 |
20 |
|
|
BMC3 525x75 |
0,021675 |
200 |
400 |
40 |
2,7 |
4,2 |
5 |
20 |
|
|
BMC3 625x75 |
0,026925 |
250 |
500 |
20 |
41 |
3 |
4,6 |
5 |
20 |
|
BMC3 825x75 |
0,038025 |
370 |
730 |
22 |
42 |
3,4 |
5,4 |
5 |
20 |
|
BMC3 225x125 |
0,01373 |
110 |
220 |
39 |
2,8 |
3,7 |
5 |
20 |
|
|
BMC3 325x125 |
0,0206 |
180 |
380 |
41 |
3 |
4,3 |
5 |
20 |
|
|
BMC3 425x125 |
0,0290 |
270 |
530 |
20 |
41 |
3 |
4,5 |
5 |
20 |
|
BMC3 525x125 |
0,0379 |
350 |
700 |
21 |
42 |
3,2 |
5 |
5 |
20 |
|
BMC3 625x125 |
0,04715 |
440 |
870 |
22 |
43 |
3,5 |
5,4 |
5 |
20 |
|
BMC3 825x125 |
0,0665 |
620 |
1200 |
23 |
45 |
4,2 |
6,7 |
5 |
20 |
|
BMC3 1025x125 |
0,0868 |
800 |
1580 |
24 |
45 |
4,6 |
7,4 |
5 |
20 |
|
BMC3 525x150 |
0,0469 |
430 |
860 |
21 |
43 |
3,8 |
5,9 |
5 |
20 |
|
BMC3 625x150 |
0,0584 |
540 |
1070 |
22 |
42 |
4,1 |
6,4 |
5 |
20 |
|
BMC3 825x150 |
0,0823 |
760 |
1500 |
23 |
45 |
4,6 |
7,3 |
5 |
20 |
|
BMC3 1025x150 |
0,1074 |
990 |
1960 |
24 |
45 |
5 |
8,2 |
5 |
20 |
|
BMC3 525x225 |
0,07035 |
645 |
1290 |
23 |
45 |
4,6 |
7,3 |
5 |
20 |
|
BMC3 625x225 |
0,0876 |
810 |
1605 |
24 |
46 |
5 |
8 |
5 |
20 |
|
BMC3 825x225 |
0,12345 |
1140 |
2250 |
25 |
47 |
5,6 |
9,3 |
5 |
20 |
|
BMC3 1025x225 |
0,1611 |
1485 |
2940 |
26 |
48 |
6,2 |
10,5 |
5 |
20 |
Accessori e configurazioni
SB
SB
SB
Istruzioni
BMC3

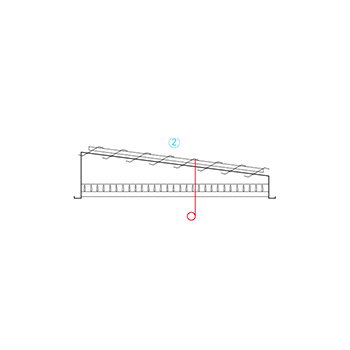

MOVIMENTAZIONE SERRANDA CAPTATRICE SK

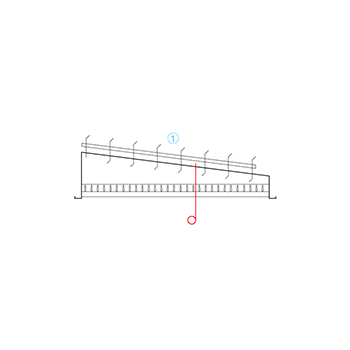

Apertura alette
1) Far passare il gancio attraverso le alette della bocchetta e fermarlo sul foro posto sulla serranda captatrice (vedi Particolare Aggancio Aletta)
MOVIMENTAZIONE SERRANDA CAPTATRICE SK

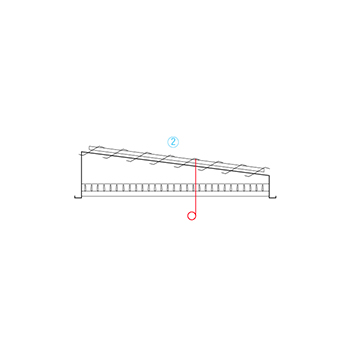

Apertura alette
2) Spingere con il gancio le alette della serranda captatrice nella direzione indicata dalla freccia

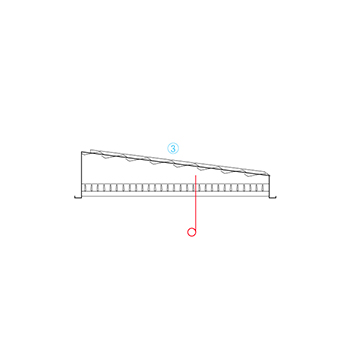

MOVIMENTAZIONE SERRANDA CAPTATRICE SK
Apertura alette
3) Togliere il gancio dalla aletta della serranda captatrice
MOVIMENTAZIONE SERRANDA CAPTATRICE SK

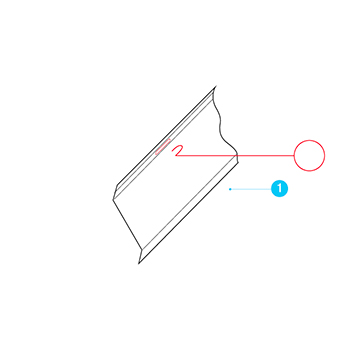

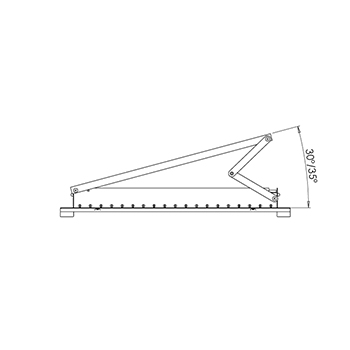

1= Particolare aggancio alette
MOVIMENTAZIONE SERRANDA CAPTATRICE SK
MOVIMENTAZIONE SERRANDA CAPTATRICE SK
MOVIMENTAZIONE SERRANDA CAPTATRICE SK
Chiusura alette
1) Far passare il gancio attraverso le alette della bocchetta e fermarlo sul foro posto sulla serranda captatrice (vedi Particolare Aggancio Aletta)
MOVIMENTAZIONE SERRANDA CAPTATRICE SK
Chiusura alette
2) Tirare con il gancio le alette della serranda captatrice nella direzione indicata dalla freccia

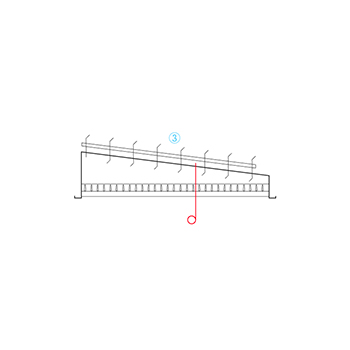

MOVIMENTAZIONE SERRANDA CAPTATRICE SK
Chiusura alette
3) Togliere il gancio dalla aletta della serranda captatrice
Testo per capitolato
BMC3V(O)
BOCCHETTA IN ACCIAIO ZINCATO PER CANALI CIRCOLARI A SINGOLO ORDINE DI ALETTE ORIENTABILI VERTICALI o ORIZZONTALI PASSO 20 MM CON TESTATA PRESSOPIEGATA
COSTRUZIONE:
Acciaio zincato, o verniciato RAL 9010, RAL 9016. Su richiesta sono disponibili costruzioni in acciaio inox AISI 304 nelle finiture 2B o BA.
IMPIEGO:
A canale circolare, in mandata e ripresa. Altezza di installazione: 2,5 - 3,5 m
FISSAGGIO:
• Fissaggio con viti frontali.
ACCESSORI:
• Serranda di taratura in acciaio zincato con alette a movimento contrapposto.
• Serranda captatrice.
• Serranda captatrice a deflettore unico.
MODELLO: BMC3*/*** x *** (Base x Altezza mm)
BMC3VO
BOCCHETTA IN ACCIAIO ZINCATO PER CANALI CIRCOLARI A DOPPIO ORDINE DI ALETTE ORIENTABILI VERTICALI-ORIZZONTALI PASSO 20 MM CON TESTATA PRESSOPIEGATA
COSTRUZIONE:
Acciaio zincato, o verniciato RAL 9010, RAL 9016, RAL 7035. Su richiesta sono disponibili costruzioni in acciaio inox AISI 304 nelle finiture 2B o BA.
IMPIEGO:
A canale circolare, in mandata e ripresa. Altezza di installazione: 2,5 - 3,5 m
FISSAGGIO:
• Fissaggio con viti frontali.
ACCESSORI:
• Serranda di taratura in acciaio zincato con alette a movimento contrapposto.
• Serranda captatrice.
• Serranda captatrice a deflettore unico.
MODELLO: BMC3VO/*** x *** (Base x Altezza mm)
