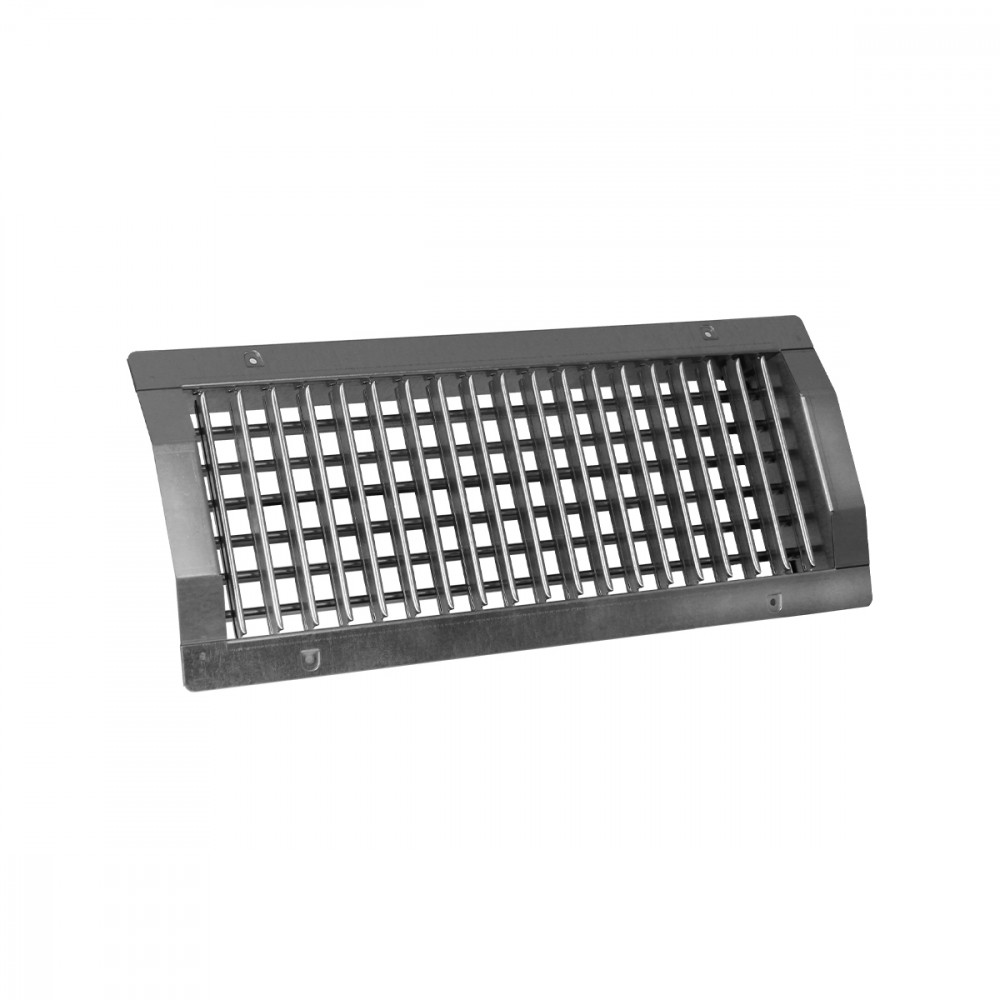

BMC3
CARACTERÍSTICAS:
Bocas para conductos circulares paso 20 mm.
ESTRUCTURA:
Acero galvanizado, o barnizado RAL 9010, RAL 9016.
A petición, están disponibles estructuras de acero inoxidable AISI 304 con acabados 2B o BA.
USO:
En conducto circular, para impulsión y retorno.
Altura de instalación: 2,5-3,5 m.
FIJACIÓN:
Fijación con tornillos frontales.
ACCESORIOS:
Compuerta de calibración de acero galvanizado con lamas de movimiento opuesto.
Compuerta de captación.
Compuerta de captación con un único deflector.
Dimensiones
A-A= Sección
B-B= Sección
elección y dimensiones
|
Mod. |
Ak [m2] |
Q [m3/h] |
LWA [dB(A)] |
X(0,25) [m] |
Dpt [Pa] |
||||
|
min |
max |
min |
max |
min |
max |
min |
max |
||
|
BMC3 225x75 |
0,007275 |
70 |
135 |
37 |
2 |
2,8 |
5 |
20 |
|
|
BMC3 325x75 |
0,011775 |
100 |
220 |
38 |
2,3 |
3,3 |
5 |
20 |
|
|
BMC3 425x75 |
0,016575 |
150 |
300 |
40 |
2,5 |
3,7 |
5 |
20 |
|
|
BMC3 525x75 |
0,021675 |
200 |
400 |
40 |
2,7 |
4,2 |
5 |
20 |
|
|
BMC3 625x75 |
0,026925 |
250 |
500 |
20 |
41 |
3 |
4,6 |
5 |
20 |
|
BMC3 825x75 |
0,038025 |
370 |
730 |
22 |
42 |
3,4 |
5,4 |
5 |
20 |
|
BMC3 225x125 |
0,01373 |
110 |
220 |
39 |
2,8 |
3,7 |
5 |
20 |
|
|
BMC3 325x125 |
0,0206 |
180 |
380 |
41 |
3 |
4,3 |
5 |
20 |
|
|
BMC3 425x125 |
0,0290 |
270 |
530 |
20 |
41 |
3 |
4,5 |
5 |
20 |
|
BMC3 525x125 |
0,0379 |
350 |
700 |
21 |
42 |
3,2 |
5 |
5 |
20 |
|
BMC3 625x125 |
0,04715 |
440 |
870 |
22 |
43 |
3,5 |
5,4 |
5 |
20 |
|
BMC3 825x125 |
0,0665 |
620 |
1200 |
23 |
45 |
4,2 |
6,7 |
5 |
20 |
|
BMC3 1025x125 |
0,0868 |
800 |
1580 |
24 |
45 |
4,6 |
7,4 |
5 |
20 |
|
BMC3 525x150 |
0,0469 |
430 |
860 |
21 |
43 |
3,8 |
5,9 |
5 |
20 |
|
BMC3 625x150 |
0,0584 |
540 |
1070 |
22 |
42 |
4,1 |
6,4 |
5 |
20 |
|
BMC3 825x150 |
0,0823 |
760 |
1500 |
23 |
45 |
4,6 |
7,3 |
5 |
20 |
|
BMC3 1025x150 |
0,1074 |
990 |
1960 |
24 |
45 |
5 |
8,2 |
5 |
20 |
|
BMC3 525x225 |
0,07035 |
645 |
1290 |
23 |
45 |
4,6 |
7,3 |
5 |
20 |
|
BMC3 625x225 |
0,0876 |
810 |
1605 |
24 |
46 |
5 |
8 |
5 |
20 |
|
BMC3 825x225 |
0,12345 |
1140 |
2250 |
25 |
47 |
5,6 |
9,3 |
5 |
20 |
|
BMC3 1025x225 |
0,1611 |
1485 |
2940 |
26 |
48 |
6,2 |
10,5 |
5 |
20 |
Accesorios y configuración
SB
SB
SB
Instrucciones
BMC3
MANIPULACIÓN COMPUERTA DE CAPTACIÓN SK
Apertura lamas 1) Pasar el gancho a través de las lamas de la boca y fijarlo en el orificio ubicado en la compuerta de captación (véase Detalle Enganche Lama)
MANIPULACIÓN COMPUERTA DE CAPTACIÓN SK
Apertura lamas 2) Empujar con el gancho las lamas de la compuerta de captación en la dirección indicada por la flecha
MANIPULACIÓN COMPUERTA DE CAPTACIÓN SK
Apertura lamas 3) Quitar el gancho de la lama de la compuerta de captación
MANIPULACIÓN COMPUERTA DE CAPTACIÓN SK
1= Detalle enganche de las lamas
MANIPULACIÓN COMPUERTA DE CAPTACIÓN SK
MANIPULACIÓN COMPUERTA DE CAPTACIÓN SK
MANIPULACIÓN COMPUERTA DE CAPTACIÓN SK
Cierre lamas 1) Pasar el gancho a través de las lamas de la boca y fijarlo en el orificio ubicado en la compuerta de captación (véase Detalle Enganche Lama)
MANIPULACIÓN COMPUERTA DE CAPTACIÓN SK
Cierre lamas 2) Tirar con el gancho las lamas de la compuerta de captación en la dirección indicada por la flecha
MANIPULACIÓN COMPUERTA DE CAPTACIÓN SK
Cierre lamas 3) Quitar el gancho de la lama de la compuerta de captaciónTexto de las características
BMC3V(O)
BOCA DE ACERO GALVANIZADO PARA CANALES CIRCULARES CON UNA SOLA HILERA DE ALETAS ORIENTABLES VERTICALES U HORIZONTALES PASO 20 MM, CON CABEZAL PRENSADO
CONSTRUCCIÓN:
Acero galvanizado o pintado RAL 9010, RAL 9016, RAL 7035. Bajo pedido se encuentran disponibles construcciones de acero inoxidable AISI 304 en los acabados 2B o BA.
EMPLEO:
Con canal circular, de envío y recuperación. Altura de instalación: 2,5 - 3,5 m
FIJACIÓN:
• Fijación con tornillos frontales.
ACCESORIOS:
• Barrera de calibración de acero galvanizado con aletas de movimiento contrapuesto.
• Barrera captadora.
• Barrera captadora con un solo deflector.
MODELO: BMC3*/*** x *** (Base x Altura mm)
BMC3VO
BOCA DE ACERO GALVANIZADO PARA CANALES CIRCULARES CON UNA DOBLE HILERA DE ALETAS ORIENTABLES VERTICALES U HORIZONTALES PASO 20 MM, CON CABEZAL PRENSADO
CONSTRUCCIÓN:
Acero galvanizado o pintado RAL 9010, RAL 9016, RAL 7035. Bajo pedido se encuentran disponibles construcciones de acero inoxidable AISI 304 en los acabados 2B o BA.
EMPLEO:
Con canal circular, de envío y recuperación. Altura de instalación: 2,5 - 3,5 m
FIJACIÓN:
• Fijación con tornillos frontales.
ACCESORIOS:
• Barrera de calibración de acero galvanizado con aletas de movimiento contrapuesto.
• Barrera captadora.
• Barrera captadora con un solo deflector.
MODELO: BMC3VO/*** x *** (Base x Altura mm)
