LÜFTUNGSGITTER

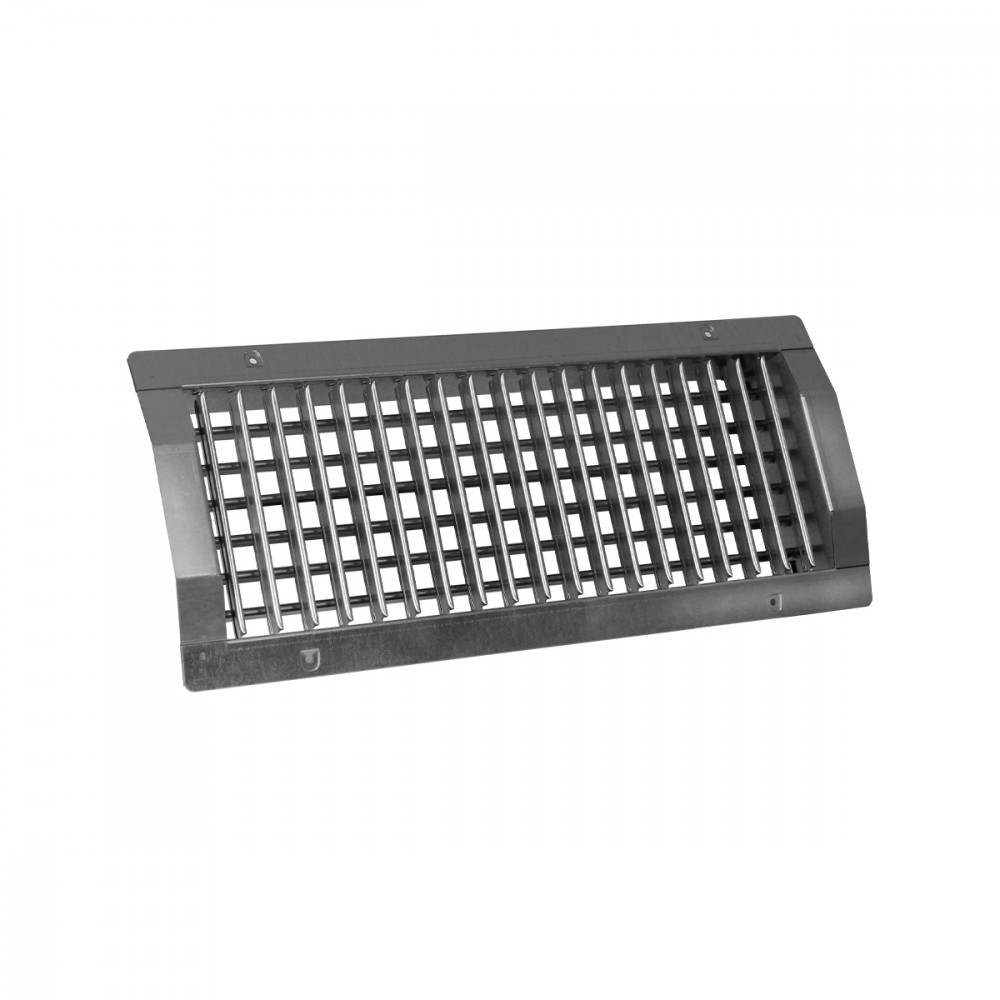

BMC3
MERKMALE:
Düsen für runde Kanäle mit einer Neigung von 20 mm.
AUSFÜHRUNG:
Stahl verzinkt oder lackiert RAL 9010, RAL 9016, RAL 7035. Auf Anfrage sind Edelstahlkonstruktionen aus AISI 304 in den Ausführungen 2B oder BA erhältlich.
EINSATZBEREICH:
Kreisförmiger Kanal, bei Zuluft und Rückluft Einbauhöhe: 2,5-3,5 m.
BEFESTIGUNG:
Befestigung mit stirnseitigen Schrauben.
ZUBEHÖR:
Kalibrierdämpfer aus verzinktem Stahl mit gegenläufigen Lamellen.
Abfangklappe.
Abfangklappe, mit einem Luftleitelement.
Abmessungen
A-A= Abschnitt
A-A= Abschnitt
Auswahl und Bemessung
|
Mod. |
Ak [m2] |
Q [m3/h] |
LWA [dB(A)] |
X(0,25) [m] |
Dpt [Pa] |
||||
|
min |
max |
min |
max |
min |
max |
min |
max |
||
|
BMC3 225x75 |
0,007275 |
70 |
135 |
37 |
2 |
2,8 |
5 |
20 |
|
|
BMC3 325x75 |
0,011775 |
100 |
220 |
38 |
2,3 |
3,3 |
5 |
20 |
|
|
BMC3 425x75 |
0,016575 |
150 |
300 |
40 |
2,5 |
3,7 |
5 |
20 |
|
|
BMC3 525x75 |
0,021675 |
200 |
400 |
40 |
2,7 |
4,2 |
5 |
20 |
|
|
BMC3 625x75 |
0,026925 |
250 |
500 |
20 |
41 |
3 |
4,6 |
5 |
20 |
|
BMC3 825x75 |
0,038025 |
370 |
730 |
22 |
42 |
3,4 |
5,4 |
5 |
20 |
|
BMC3 225x125 |
0,01373 |
110 |
220 |
39 |
2,8 |
3,7 |
5 |
20 |
|
|
BMC3 325x125 |
0,0206 |
180 |
380 |
41 |
3 |
4,3 |
5 |
20 |
|
|
BMC3 425x125 |
0,0290 |
270 |
530 |
20 |
41 |
3 |
4,5 |
5 |
20 |
|
BMC3 525x125 |
0,0379 |
350 |
700 |
21 |
42 |
3,2 |
5 |
5 |
20 |
|
BMC3 625x125 |
0,04715 |
440 |
870 |
22 |
43 |
3,5 |
5,4 |
5 |
20 |
|
BMC3 825x125 |
0,0665 |
620 |
1200 |
23 |
45 |
4,2 |
6,7 |
5 |
20 |
|
BMC3 1025x125 |
0,0868 |
800 |
1580 |
24 |
45 |
4,6 |
7,4 |
5 |
20 |
|
BMC3 525x150 |
0,0469 |
430 |
860 |
21 |
43 |
3,8 |
5,9 |
5 |
20 |
|
BMC3 625x150 |
0,0584 |
540 |
1070 |
22 |
42 |
4,1 |
6,4 |
5 |
20 |
|
BMC3 825x150 |
0,0823 |
760 |
1500 |
23 |
45 |
4,6 |
7,3 |
5 |
20 |
|
BMC3 1025x150 |
0,1074 |
990 |
1960 |
24 |
45 |
5 |
8,2 |
5 |
20 |
|
BMC3 525x225 |
0,07035 |
645 |
1290 |
23 |
45 |
4,6 |
7,3 |
5 |
20 |
|
BMC3 625x225 |
0,0876 |
810 |
1605 |
24 |
46 |
5 |
8 |
5 |
20 |
|
BMC3 825x225 |
0,12345 |
1140 |
2250 |
25 |
47 |
5,6 |
9,3 |
5 |
20 |
|
BMC3 1025x225 |
0,1611 |
1485 |
2940 |
26 |
48 |
6,2 |
10,5 |
5 |
20 |
Zubehör und Konfigurationen
SB
SB
SB
Anweisungen
BMC3
BEWEGUNG ABFANGSCHIEBER SK
Lamellenöffung 1) Den Haken durch die Lamellen des Zuluftgitters ziehen und an der Öffnung auf der Klappe befestigen (siehe Detail für das Einhaken der Lamelle)
BEWEGUNG ABFANGSCHIEBER SK
Lamellenöffung 2) Mit dem Hakten die Lamellen der Klappe in die von den Pfeilen angezeigte Richtung drücken
BEWEGUNG ABFANGSCHIEBER SK
Lamellenöffung 3) Den Haken von der Lamelle der Abfangklappe lösen
BEWEGUNG ABFANGSCHIEBER SK
1= Detail lamellenbefestigung
BEWEGUNG ABFANGSCHIEBER SK
BEWEGUNG ABFANGSCHIEBER SK
BEWEGUNG ABFANGSCHIEBER SK
Schliessen der lamellen 1) Den Haken durch die Lamellen des Zuluftgitters ziehen und an der Öffnung auf der Klappe befestigen (siehe Detail für das Einhaken der Lamelle)
BEWEGUNG ABFANGSCHIEBER SK
Schliessen der lamellen 2) Mit dem Hakten die Lamellen der Klappe in die von den Pfeilen angezeigte Richtung ziehen
BEWEGUNG ABFANGSCHIEBER SK
Schliessen der lamellen 3) Den Haken von der Lamelle der Abfangklappe lösenText für Spezifikationen
BMC3V(O)
BOCCHETTA IN ACCIAIO ZINCATO PER CANALI CIRCOLARI A SINGOLO ORDINE DI ALETTE ORIENTABILI VERTICALI o ORIZZONTALI PASSO 20 MM CON TESTATA PRESSOPIEGATA
COSTRUZIONE:
Acciaio zincato, o verniciato RAL 9010, RAL 9016. Su richiesta sono disponibili costruzioni in acciaio inox AISI 304 nelle finiture 2B o BA.
IMPIEGO:
A canale circolare, in mandata e ripresa. Altezza di installazione: 2,5 - 3,5 m
FISSAGGIO:
• Fissaggio con viti frontali.
ACCESSORI:
• Serranda di taratura in acciaio zincato con alette a movimento contrapposto.
• Serranda captatrice.
• Serranda captatrice a deflettore unico.
MODELLO: BMC3*/*** x *** (Base x Altezza mm)
BMC3VO
BOCCHETTA IN ACCIAIO ZINCATO PER CANALI CIRCOLARI A DOPPIO ORDINE DI ALETTE ORIENTABILI VERTICALI-ORIZZONTALI PASSO 20 MM CON TESTATA PRESSOPIEGATA
COSTRUZIONE:
Acciaio zincato, o verniciato RAL 9010, RAL 9016, RAL 7035. Su richiesta sono disponibili costruzioni in acciaio inox AISI 304 nelle finiture 2B o BA.
IMPIEGO:
A canale circolare, in mandata e ripresa. Altezza di installazione: 2,5 - 3,5 m
FISSAGGIO:
• Fissaggio con viti frontali.
ACCESSORI:
• Serranda di taratura in acciaio zincato con alette a movimento contrapposto.
• Serranda captatrice.
• Serranda captatrice a deflettore unico.
MODELLO: BMC3VO/*** x *** (Base x Altezza mm)
