Grile introducere cu lamele mobile cu pas de 20 mm.
Oțel galvanizat sau vopsite în RAL 9010, RAL 9016, RAL 7035. Modelele executate din oțel INOX AISI 304, 2B sau finisare BA, sunt disponibile la cerere.
Montaj în perete, pentru admisie aer.
Înălțime montaj: 2,5-3,5 m.
Fixare standard prin clipsuri
Găuri pentru șuruburi la cerere.
Magneți la cerere (CL).
Sistem blocare (KC) la cerere.
Plenum din oțel galvanizat, standard sau izolat termic.
Registru de reglaj executat din oțel galvanizat cu lamele opuse.
Contracadru de montaj executat din oțel galvanizat.
1= DIMENSIUNE DECUPAJ

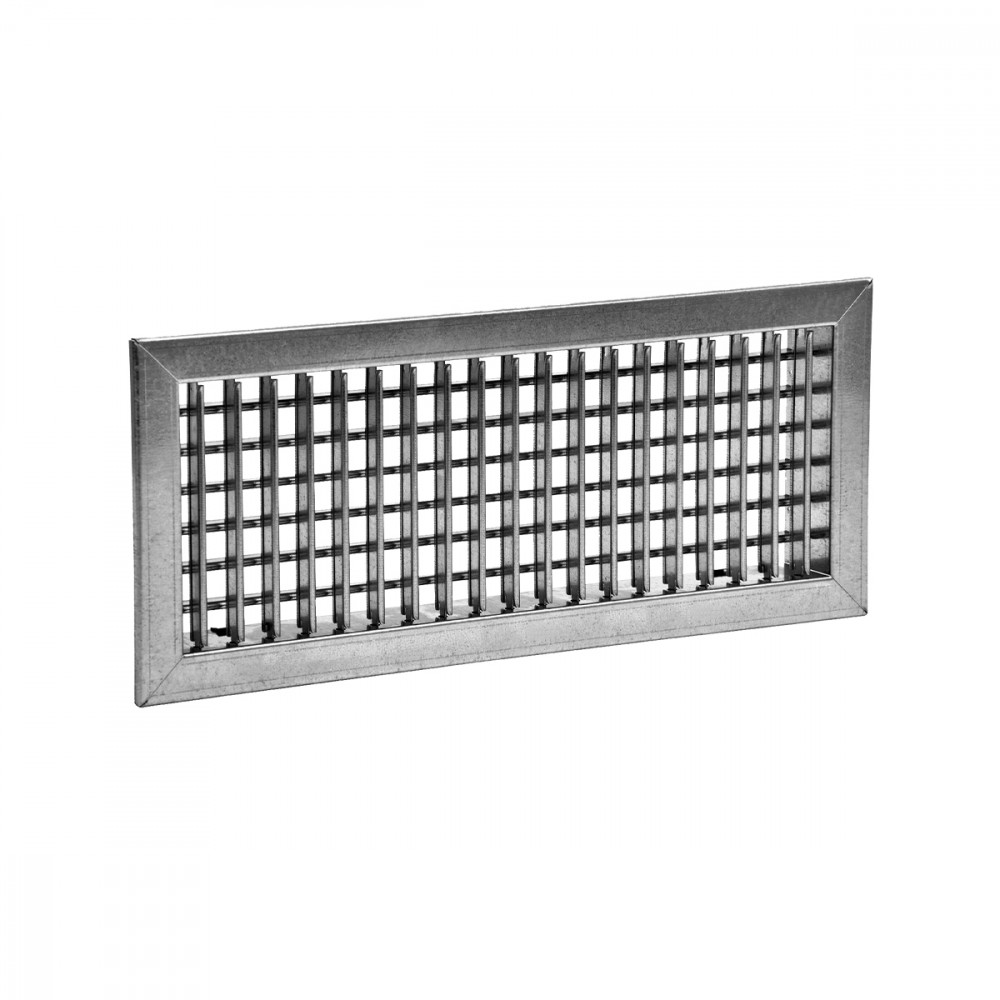

BMOV: Grile cu două rânduri de bare (frontale orizontale, posterioare verticale)
BMVO: Grile cu două rânduri de bare (frontale verticale, posterioare orizontale)
1= Dimensiune decupaj
BMV: Grile cu un singur rând de bare verticale
BMO: Grile cu un singur rând de bare orizontale
|
Mod. |
Ak [m2] |
Q [m3/h] |
LWA [dB(A)] |
X(0,25) [m] |
Dpt [Pa] |
||||
|
min |
max |
min |
max |
min |
max |
min |
max |
||
|
BM 200x100 |
0,0088 |
110 |
230 |
20 |
38 |
2,5 |
5,3 |
5 |
20 |
|
BM 300x100-200x150 |
0,0144 |
180 |
370 |
22 |
40 |
3,3 |
6,7 |
5 |
20 |
|
BM 400x100-200x200 |
0,0200 |
260 |
510 |
25 |
41 |
4 |
7,9 |
5 |
20 |
|
BM 300x150 |
0,0228 |
290 |
580 |
25 |
42 |
4,2 |
8,4 |
5 |
20 |
|
BM 500x100 |
0,0256 |
330 |
650 |
26 |
42 |
4,5 |
8,9 |
5 |
20 |
|
BM 600x100-400x150-300x200 |
0,0311 |
400 |
790 |
26 |
43 |
4,9 |
9,7 |
5 |
20 |
|
BM 700x100 |
0,0367 |
470 |
930 |
27 |
44 |
5,3 |
10,6 |
5 |
20 |
|
BM 500x150 |
0,0395 |
500 |
1010 |
27 |
44 |
5,5 |
11,1 |
5 |
20 |
|
BM 400x200-800x100 |
0,0423 |
540 |
1080 |
28 |
45 |
5,7 |
11,4 |
5 |
20 |
|
BM 600x150-300x300 |
0,0479 |
610 |
1220 |
28 |
45 |
6,1 |
12,1 |
5 |
20 |
|
BM 500x200 |
0,0534 |
680 |
1360 |
29 |
46 |
6,4 |
12,8 |
5 |
20 |
|
BM 700x150 |
0,0562 |
720 |
1430 |
29 |
46 |
6,6 |
13,1 |
5 |
20 |
|
BM 800x150-600x200-400x300 |
0,0646 |
820 |
1640 |
29 |
46 |
7 |
14 |
5 |
20 |
|
BM 700x200 |
0,0757 |
960 |
1920 |
30 |
47 |
7,6 |
15,2 |
5 |
20 |
|
BM 500x300-1000x150 |
0,0813 |
1040 |
2070 |
31 |
47 |
7,9 |
15,8 |
5 |
20 |
|
BM 800x200-400x400 |
0,0869 |
1110 |
2210 |
31 |
48 |
8,2 |
16,3 |
5 |
20 |
|
BM 600x300 |
0,0980 |
1250 |
2490 |
31 |
48 |
8,7 |
17,3 |
5 |
20 |
|
BM 1000x200-500x400 |
0,1092 |
1390 |
2770 |
32 |
49 |
9,2 |
18,3 |
5 |
20 |
|
BM 700x300 |
0,1147 |
1460 |
2910 |
32 |
49 |
9,4 |
18,7 |
5 |
20 |
|
BM 800x300-600x400 |
0,1315 |
1670 |
3340 |
33 |
50 |
10 |
20,1 |
5 |
20 |
|
BM 700x400 |
0,1537 |
1950 |
3900 |
33 |
50 |
10,8 |
21,7 |
5 |
20 |
|
BM 1000x300 |
0,1649 |
2100 |
4180 |
34 |
51 |
11,3 |
22,4 |
5 |
20 |
|
BM 800x400 |
0,1760 |
2240 |
4460 |
34 |
51 |
11,6 |
23,1 |
5 |
20 |
|
BM 1000x400 |
0,2206 |
2800 |
5590 |
35 |
52 |
13 |
25,9 |
5 |
20 |
|
BM 500x500 |
0,1370 |
1740 |
3480 |
33 |
50 |
10,2 |
20,5 |
5 |
20 |
|
BM 600x500 |
0,1649 |
2100 |
4180 |
34 |
51 |
11,3 |
22,4 |
5 |
20 |
|
BM 800x500 |
0,2206 |
2800 |
5590 |
35 |
52 |
13 |
25,9 |
5 |
20 |
|
BM 1000x500 |
0,2764 |
3510 |
7000 |
36 |
53 |
14,5 |
29 |
5 |
20 |
4 Găuri
1= Ø 3,5 GAURĂ SEMIÎNGROPATĂ
Plenum izolat la exterior, grosime 6 mm
Plenum izolat la exterior, grosime 6 mm
MOD DE FIXARE
Fixare prin clipsuri
Standard
MOD DE FIXARE
Fixare prin șuruburi
MOD DE FIXARE
Fixare cu magneți CL
CL: 2,00 € Fiecare
Fiecare grilă: 4 CL
MOD DE FIXARE
Fixare prin clipsuri KC
KC: 4,00 € Fiecare
de la 200x100 până la 1000x300: 2 KC
de la 400x400 până la 1000x500: 4 KC
BMVO(O)
BOCCHETTA DI MANDATA IN ACCIAIO A SINGOLO ORDINE DI ALETTE ORIENTABILI VERTICALI O ORIZZONTALI PASSO 20 MM
COSTRUZIONE:
Alluminio anodizzato.
IMPIEGO:
A parete, in mandata. Altezza di installazione: 2,5 - 3,5 m
FISSAGGIO:
• Fissaggio standard con clips.
• Fori per viti a richiesta.
• Calamite a richiesta (CL).
• Morsetti a richiesta (KC).
ACCESSORI:
• Plenum in acciaio zincato standard o isolato.
• Serranda di taratura in acciaio zincato con alette a movimento contrapposto.
• Controtelaio di montaggio in lamiera di acciaio zincata.
MODELLO: BMV(O)*** x *** (base x altezza mm)
BMVO(OV)
BOCCHETTA DI MANDATA IN ACCIAIO A DOPPIO ORDINE DI ALETTE ORIENTABILI VERTICALI-ORIZZONTALI PASSO 20 MM
COSTRUZIONE:
Acciaio zincato, o verniciato RAL 9010, RAL 9016.
Su richiesta sono disponibili costruzioni in acciaio inox AISI 304 nelle finiture 2B o BA.
IMPIEGO:
A parete, in mandata. Altezza di installazione: 2,5 - 3,5 m
FISSAGGIO:
• Fissaggio standard con clips.
• Fori per viti a richiesta.
• Calamite a richiesta (CL).
• Morsetti a richiesta (KC).
ACCESSORI:
• Plenum in acciaio zincato standard o isolato.
• Serranda di taratura in acciaio zincato con alette a movimento contrapposto.
• Controtelaio di montaggio in lamiera di acciaio zincata.
MODELLO: BMVO(OV)*** x *** (base x altezza mm)
