Brofer - BM

Dimensiones

BMOV

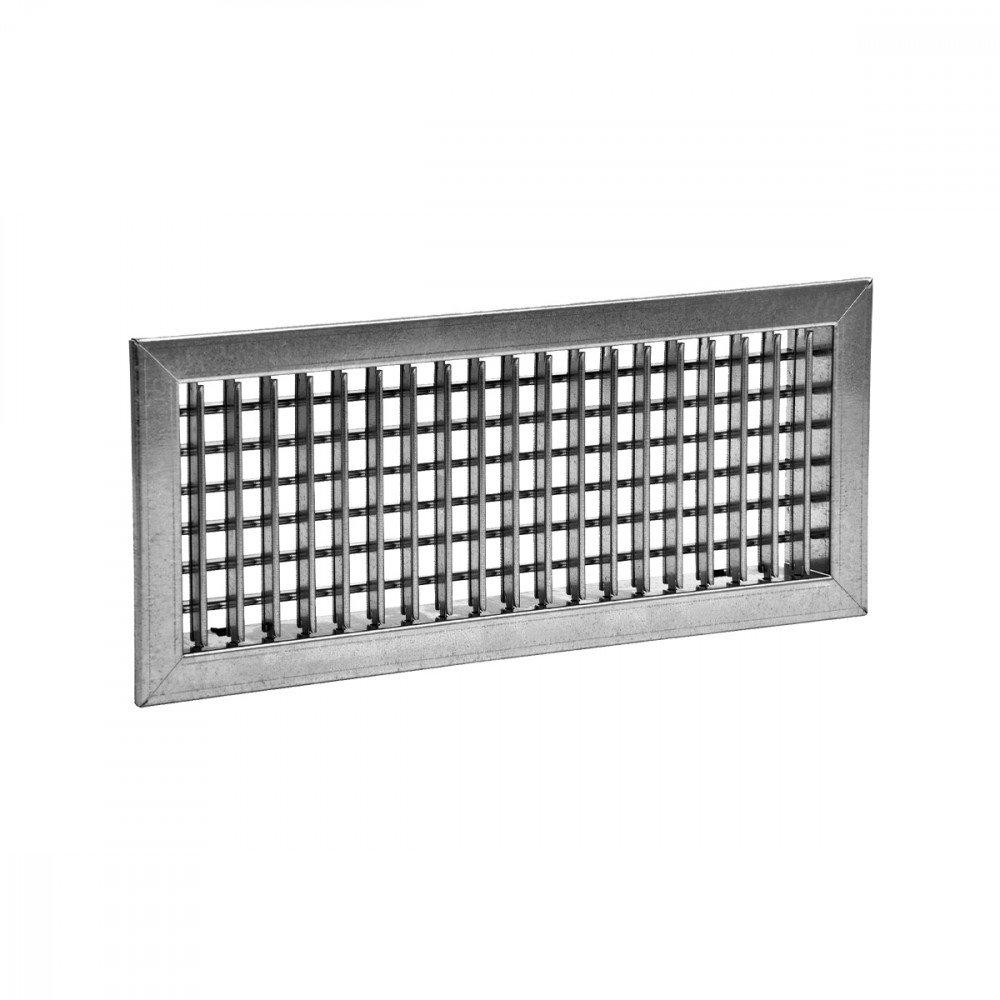

1= Tamaño orificio BMOV: Boca con doble fila de lamas (lamas frontales paralelas al lado largo, traseras paralelas al lado corto)

BMVO

BMVO: Boca con doble fila de lamas (lamas frontales paralelas al lado corto, traseras paralelas al lado largo)

BMV – BMO

1= Tamaño orificio BMV: Boca con una única fila de lamas paralelas al lado corto BMO: Boca con una única fila de lamas paralelas al lado largo

elección y dimensiones

Mod.	Ak [m2]	Q [m3/h]		LWA [dB(A)]		X(0,25) [m]		Dpt [Pa]
Mod.	Ak [m2]	min	max	min	max	min	max	min	max
BM 200x100	0,0088	110	230	20	38	2,5	5,3	5	20
BM 300x100-200x150	0,0144	180	370	22	40	3,3	6,7	5	20
BM 400x100-200x200	0,0200	260	510	25	41	4	7,9	5	20
BM 300x150	0,0228	290	580	25	42	4,2	8,4	5	20
BM 500x100	0,0256	330	650	26	42	4,5	8,9	5	20
BM 600x100-400x150-300x200	0,0311	400	790	26	43	4,9	9,7	5	20
BM 700x100	0,0367	470	930	27	44	5,3	10,6	5	20
BM 500x150	0,0395	500	1010	27	44	5,5	11,1	5	20
BM 400x200-800x100	0,0423	540	1080	28	45	5,7	11,4	5	20
BM 600x150-300x300	0,0479	610	1220	28	45	6,1	12,1	5	20
BM 500x200	0,0534	680	1360	29	46	6,4	12,8	5	20
BM 700x150	0,0562	720	1430	29	46	6,6	13,1	5	20
BM 800x150-600x200-400x300	0,0646	820	1640	29	46	7	14	5	20
BM 700x200	0,0757	960	1920	30	47	7,6	15,2	5	20
BM 500x300-1000x150	0,0813	1040	2070	31	47	7,9	15,8	5	20
BM 800x200-400x400	0,0869	1110	2210	31	48	8,2	16,3	5	20
BM 600x300	0,0980	1250	2490	31	48	8,7	17,3	5	20
BM 1000x200-500x400	0,1092	1390	2770	32	49	9,2	18,3	5	20
BM 700x300	0,1147	1460	2910	32	49	9,4	18,7	5	20
BM 800x300-600x400	0,1315	1670	3340	33	50	10	20,1	5	20
BM 700x400	0,1537	1950	3900	33	50	10,8	21,7	5	20
BM 1000x300	0,1649	2100	4180	34	51	11,3	22,4	5	20
BM 800x400	0,1760	2240	4460	34	51	11,6	23,1	5	20
BM 1000x400	0,2206	2800	5590	35	52	13	25,9	5	20
BM 500x500	0,1370	1740	3480	33	50	10,2	20,5	5	20
BM 600x500	0,1649	2100	4180	34	51	11,3	22,4	5	20
BM 800x500	0,2206	2800	5590	35	52	13	25,9	5	20
BM 1000x500	0,2764	3510	7000	36	53	14,5	29	5	20

Accesorios y configuración

SC

CT

CTKC

BM

4 Orificios 1= Ø 3,5 Orificio avellanado

PBZ1

PBZ2

PBZI1

Plénum aislado externamente espesor 6 mm

PBZI2

Plénum aislado externamente espesor 6 mm

BMOVSC

BM

TIPO DE FIJACIÓN Fijación con clips ESTÁNDAR

BM

TIPO DE FIJACIÓN Fijación con tornillos

BM

TIPO DE FIJACIÓN Fijación con imanes CL CL: 2,00 € por unidad Cada rejilla: 4 CL

BM

TIPO DE FIJACIÓN Fijación con mordazas KC KC: 4,00 € por unidad de 200x100 a 1000x300: 2 KC de 400x400 a 1000x500: 4 KC

Texto de las características

BMVO(O)

BOCA DE ENVÍO DE ACERO CON UNA SOLA HILERA DE ALETAS ORIENTABLES VERTICALES U HORIZONTALES PASO 20 MM

CONSTRUCCIÓN:
Aluminio galvanizado.
EMPLEO:
En la pared, de envío. Altura de instalación: 2,5 - 3,5 m
FIJACIÓN:
• Fijación estándar con clips.
• Orificios para tornillos bajo pedido.
• Imán bajo pedido (CL).
• Terminales bajo pedido (CL).
ACCESORIOS:
• Cámara de acero galvanizado estándar o aislado.
• Barrera de calibración de acero galvanizado con aletas de movimiento contrapuesto.
• Contrabastidor de montaje de plancha de acero galvanizado.
MODELO: BMV(O)*** x *** (base x altura mm)

BMVO(OV)

BOCA DE ENVÍO DE ACERO CON UNA DOBLE HILERA DE ALETAS ORIENTABLES VERTICALES U HORIZONTALES PASO 20 MM

CONSTRUCCIÓN:
Acero galvanizado o pintado RAL 9010, RAL 9016, RAL 7035.
Bajo pedido se encuentran disponibles construcciones de acero inoxidable AISI 304 en los acabados 2B o BA.
EMPLEO:
En la pared, de envío. Altura de instalación: 2,5 - 3,5 m
FIJACIÓN:
• Fijación estándar con clips.
• Orificios para tornillos bajo pedido.
• Imán bajo pedido (CL).
• Terminales bajo pedido (CL).
ACCESORIOS:
• Cámara de acero galvanizado estándar o aislado.
• Barrera de calibración de acero galvanizado con aletas de movimiento contrapuesto.
• Contrabastidor de montaje de plancha de acero galvanizado.
MODELO: BMVO(O)*** x *** (base x altura mm)
