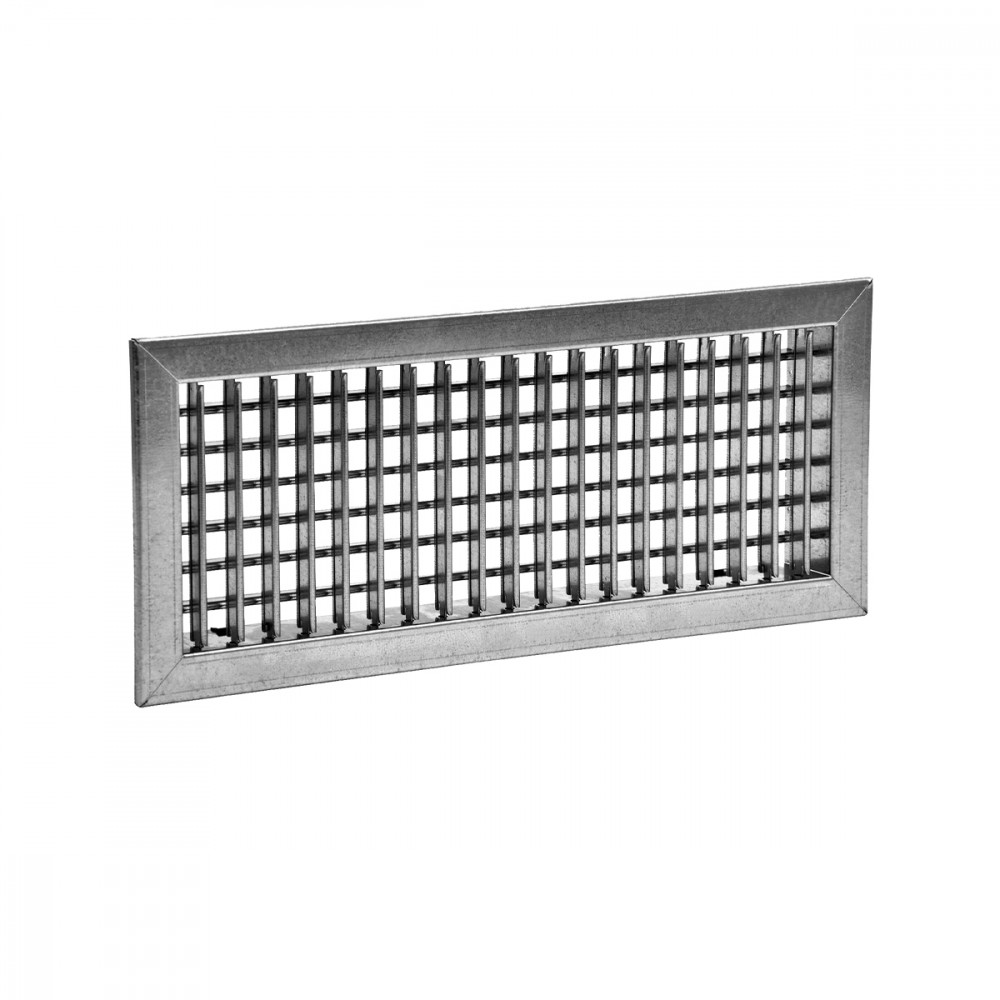

Zuluftgitter mit einstellbaren Lamellen, Abstand 20 mm.
Verzinkter Stahl, oder lackiert in den Farben RAL 9010, RAL 9016. Auf Anfrage sind Edelstahlausführungen in AISI 304 in den Versionen 2B oder BA möglich.
An der Wand, Zuluft.
Einbauhöhe: 2,5-3,5 m
Standardbefestigung mit Clips.
Schraubbohrungen auf Anfrage.
Magnet auf Anfrage (CL)
Klemmen auf Anfrage (KC).
Anschlusskasten aus verzinktem Stahl, Standard oder isoliert.
Jalousieklappe aus verzinktem Stahl mit Flügeln mit gegensätzlichen Bewegungen.
Montagerahmen aus verzinktem Stahlblech.
|
Mod. |
Ak [m2] |
Q [m3/h] |
LWA [dB(A)] |
X(0,25) [m] |
Dpt [Pa] |
||||
|
min |
max |
min |
max |
min |
max |
min |
max |
||
|
BM 200x100 |
0,0088 |
110 |
230 |
20 |
38 |
2,5 |
5,3 |
5 |
20 |
|
BM 300x100-200x150 |
0,0144 |
180 |
370 |
22 |
40 |
3,3 |
6,7 |
5 |
20 |
|
BM 400x100-200x200 |
0,0200 |
260 |
510 |
25 |
41 |
4 |
7,9 |
5 |
20 |
|
BM 300x150 |
0,0228 |
290 |
580 |
25 |
42 |
4,2 |
8,4 |
5 |
20 |
|
BM 500x100 |
0,0256 |
330 |
650 |
26 |
42 |
4,5 |
8,9 |
5 |
20 |
|
BM 600x100-400x150-300x200 |
0,0311 |
400 |
790 |
26 |
43 |
4,9 |
9,7 |
5 |
20 |
|
BM 700x100 |
0,0367 |
470 |
930 |
27 |
44 |
5,3 |
10,6 |
5 |
20 |
|
BM 500x150 |
0,0395 |
500 |
1010 |
27 |
44 |
5,5 |
11,1 |
5 |
20 |
|
BM 400x200-800x100 |
0,0423 |
540 |
1080 |
28 |
45 |
5,7 |
11,4 |
5 |
20 |
|
BM 600x150-300x300 |
0,0479 |
610 |
1220 |
28 |
45 |
6,1 |
12,1 |
5 |
20 |
|
BM 500x200 |
0,0534 |
680 |
1360 |
29 |
46 |
6,4 |
12,8 |
5 |
20 |
|
BM 700x150 |
0,0562 |
720 |
1430 |
29 |
46 |
6,6 |
13,1 |
5 |
20 |
|
BM 800x150-600x200-400x300 |
0,0646 |
820 |
1640 |
29 |
46 |
7 |
14 |
5 |
20 |
|
BM 700x200 |
0,0757 |
960 |
1920 |
30 |
47 |
7,6 |
15,2 |
5 |
20 |
|
BM 500x300-1000x150 |
0,0813 |
1040 |
2070 |
31 |
47 |
7,9 |
15,8 |
5 |
20 |
|
BM 800x200-400x400 |
0,0869 |
1110 |
2210 |
31 |
48 |
8,2 |
16,3 |
5 |
20 |
|
BM 600x300 |
0,0980 |
1250 |
2490 |
31 |
48 |
8,7 |
17,3 |
5 |
20 |
|
BM 1000x200-500x400 |
0,1092 |
1390 |
2770 |
32 |
49 |
9,2 |
18,3 |
5 |
20 |
|
BM 700x300 |
0,1147 |
1460 |
2910 |
32 |
49 |
9,4 |
18,7 |
5 |
20 |
|
BM 800x300-600x400 |
0,1315 |
1670 |
3340 |
33 |
50 |
10 |
20,1 |
5 |
20 |
|
BM 700x400 |
0,1537 |
1950 |
3900 |
33 |
50 |
10,8 |
21,7 |
5 |
20 |
|
BM 1000x300 |
0,1649 |
2100 |
4180 |
34 |
51 |
11,3 |
22,4 |
5 |
20 |
|
BM 800x400 |
0,1760 |
2240 |
4460 |
34 |
51 |
11,6 |
23,1 |
5 |
20 |
|
BM 1000x400 |
0,2206 |
2800 |
5590 |
35 |
52 |
13 |
25,9 |
5 |
20 |
|
BM 500x500 |
0,1370 |
1740 |
3480 |
33 |
50 |
10,2 |
20,5 |
5 |
20 |
|
BM 600x500 |
0,1649 |
2100 |
4180 |
34 |
51 |
11,3 |
22,4 |
5 |
20 |
|
BM 800x500 |
0,2206 |
2800 |
5590 |
35 |
52 |
13 |
25,9 |
5 |
20 |
|
BM 1000x500 |
0,2764 |
3510 |
7000 |
36 |
53 |
14,5 |
29 |
5 |
20 |
BMVO(O)
BOCCHETTA DI MANDATA IN ACCIAIO A SINGOLO ORDINE DI ALETTE ORIENTABILI VERTICALI O ORIZZONTALI PASSO 20 MM
COSTRUZIONE:
Alluminio anodizzato.
IMPIEGO:
A parete, in mandata. Altezza di installazione: 2,5 - 3,5 m
FISSAGGIO:
• Fissaggio standard con clips.
• Fori per viti a richiesta.
• Calamite a richiesta (CL).
• Morsetti a richiesta (KC).
ACCESSORI:
• Plenum in acciaio zincato standard o isolato.
• Serranda di taratura in acciaio zincato con alette a movimento contrapposto.
• Controtelaio di montaggio in lamiera di acciaio zincata.
MODELLO: BMV(O)*** x *** (base x altezza mm)
BMVO(OV)
BOCCHETTA DI MANDATA IN ACCIAIO A DOPPIO ORDINE DI ALETTE ORIENTABILI VERTICALI-ORIZZONTALI PASSO 20 MM
COSTRUZIONE:
Acciaio zincato, o verniciato RAL 9010, RAL 9016.
Su richiesta sono disponibili costruzioni in acciaio inox AISI 304 nelle finiture 2B o BA.
IMPIEGO:
A parete, in mandata. Altezza di installazione: 2,5 - 3,5 m
FISSAGGIO:
• Fissaggio standard con clips.
• Fori per viti a richiesta.
• Calamite a richiesta (CL).
• Morsetti a richiesta (KC).
ACCESSORI:
• Plenum in acciaio zincato standard o isolato.
• Serranda di taratura in acciaio zincato con alette a movimento contrapposto.
• Controtelaio di montaggio in lamiera di acciaio zincata.
MODELLO: BMVO(OV)*** x *** (base x altezza mm)
