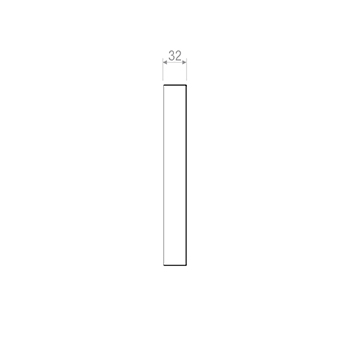

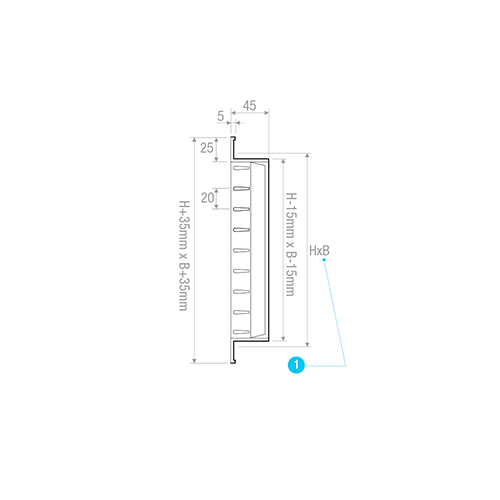

1= Dimensione foro

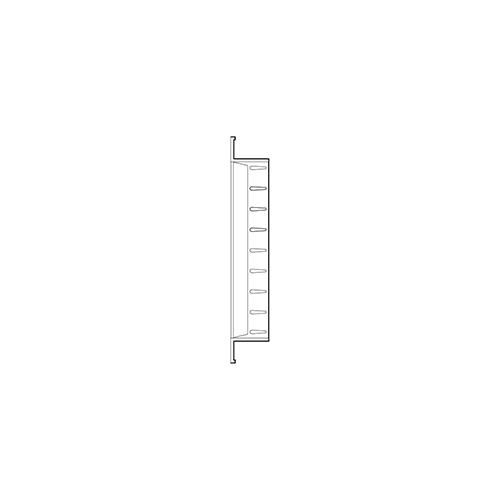

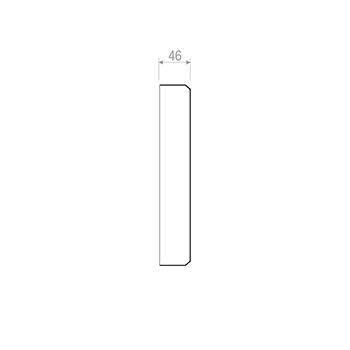

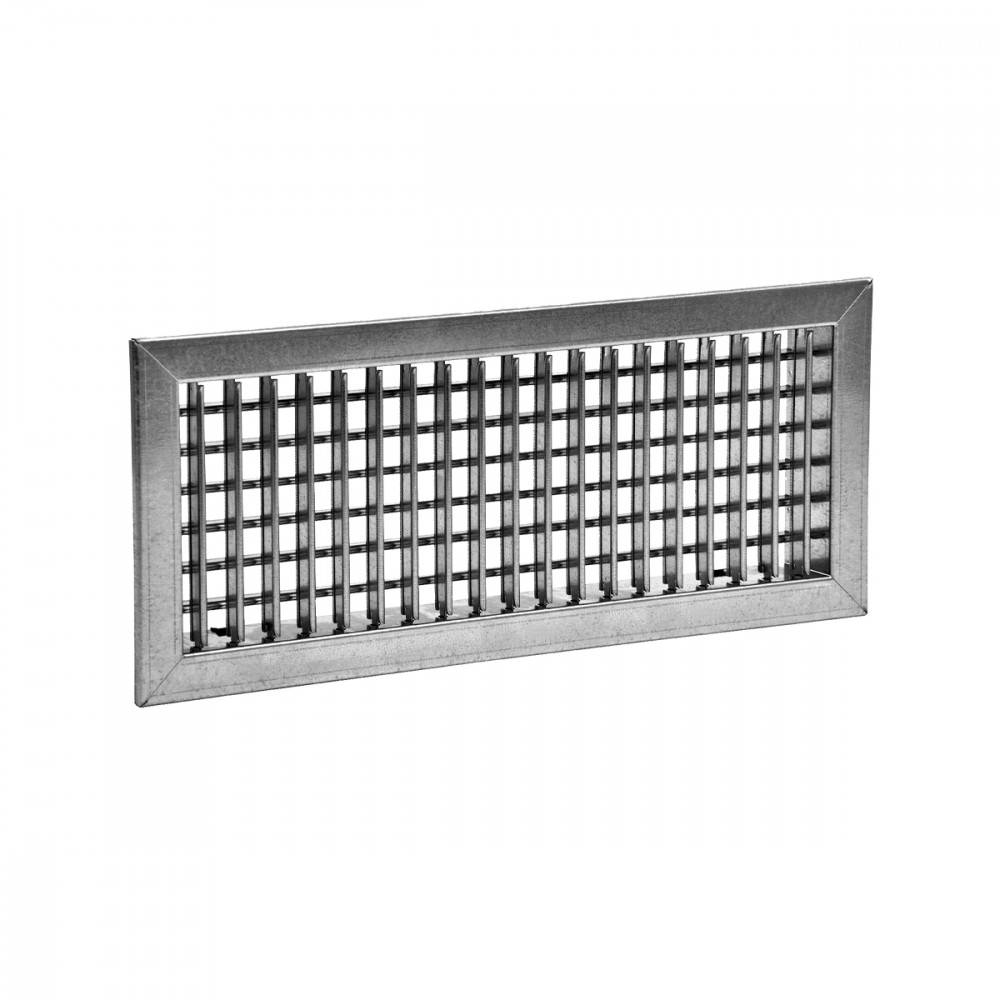

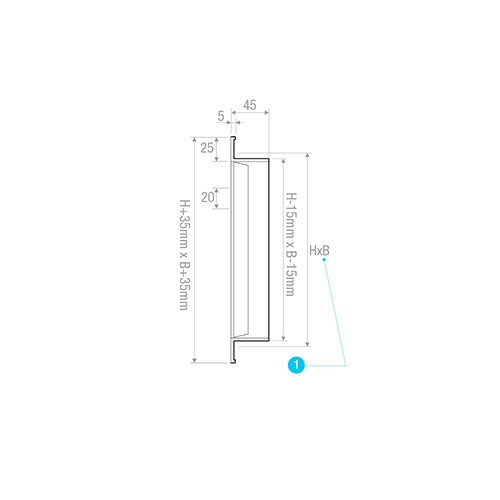

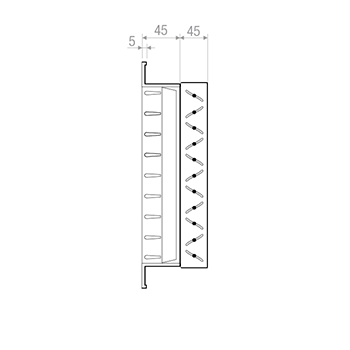

BMOV: Bocchetta a doppio filare di alette (alette frontali parallele al lato lungo, posteriori parallele al lato corto)
BMVO: Bocchetta a doppio filare di alette (alette frontali parallele al lato corto, posteriori parallele al lato lungo)
1= Dimensione foro
BMV: Boccchetta a singolo filare di alette parallele al lato corto
BMO: Bocchetta a singolo filare di alette parallele al lato lungo
|
Modello - Mode / Modèle Modell / Modelo |
Ak [m2] |
Q [m3/h] |
LWA [dB(A)] |
X(0,25) [m] |
Dpt [Pa] |
||||
|
min |
max |
min |
max |
min |
max |
min |
max |
||
|
BM 200x100 |
0,0088 |
110 |
230 |
20 |
38 |
2,5 |
5,3 |
5 |
20 |
|
BM 300x100-200x150 |
0,0144 |
180 |
370 |
22 |
40 |
3,3 |
6,7 |
5 |
20 |
|
BM 400x100-200x200 |
0,0200 |
260 |
510 |
25 |
41 |
4 |
7,9 |
5 |
20 |
|
BM 300x150 |
0,0228 |
290 |
580 |
25 |
42 |
4,2 |
8,4 |
5 |
20 |
|
BM 500x100 |
0,0256 |
330 |
650 |
26 |
42 |
4,5 |
8,9 |
5 |
20 |
|
BM 600x100-400x150-300x200 |
0,0311 |
400 |
790 |
26 |
43 |
4,9 |
9,7 |
5 |
20 |
|
BM 700x100 |
0,0367 |
470 |
930 |
27 |
44 |
5,3 |
10,6 |
5 |
20 |
|
BM 500x150 |
0,0395 |
500 |
1010 |
27 |
44 |
5,5 |
11,1 |
5 |
20 |
|
BM 400x200-800x100 |
0,0423 |
540 |
1080 |
28 |
45 |
5,7 |
11,4 |
5 |
20 |
|
BM 600x150-300x300 |
0,0479 |
610 |
1220 |
28 |
45 |
6,1 |
12,1 |
5 |
20 |
|
BM 500x200 |
0,0534 |
680 |
1360 |
29 |
46 |
6,4 |
12,8 |
5 |
20 |
|
BM 700x150 |
0,0562 |
720 |
1430 |
29 |
46 |
6,6 |
13,1 |
5 |
20 |
|
BM 800x150-600x200-400x300 |
0,0646 |
820 |
1640 |
29 |
46 |
7 |
14 |
5 |
20 |
|
BM 700x200 |
0,0757 |
960 |
1920 |
30 |
47 |
7,6 |
15,2 |
5 |
20 |
|
BM 500x300-1000x150 |
0,0813 |
1040 |
2070 |
31 |
47 |
7,9 |
15,8 |
5 |
20 |
|
BM 800x200-400x400 |
0,0869 |
1110 |
2210 |
31 |
48 |
8,2 |
16,3 |
5 |
20 |
|
BM 600x300 |
0,0980 |
1250 |
2490 |
31 |
48 |
8,7 |
17,3 |
5 |
20 |
|
BM 1000x200-500x400 |
0,1092 |
1390 |
2770 |
32 |
49 |
9,2 |
18,3 |
5 |
20 |
|
BM 700x300 |
0,1147 |
1460 |
2910 |
32 |
49 |
9,4 |
18,7 |
5 |
20 |
|
BM 800x300-600x400 |
0,1315 |
1670 |
3340 |
33 |
50 |
10 |
20,1 |
5 |
20 |
|
BM 700x400 |
0,1537 |
1950 |
3900 |
33 |
50 |
10,8 |
21,7 |
5 |
20 |
|
BM 1000x300 |
0,1649 |
2100 |
4180 |
34 |
51 |
11,3 |
22,4 |
5 |
20 |
|
BM 800x400 |
0,1760 |
2240 |
4460 |
34 |
51 |
11,6 |
23,1 |
5 |
20 |
|
BM 1000x400 |
0,2206 |
2800 |
5590 |
35 |
52 |
13 |
25,9 |
5 |
20 |
|
BM 500x500 |
0,1370 |
1740 |
3480 |
33 |
50 |
10,2 |
20,5 |
5 |
20 |
|
BM 600x500 |
0,1649 |
2100 |
4180 |
34 |
51 |
11,3 |
22,4 |
5 |
20 |
|
BM 800x500 |
0,2206 |
2800 |
5590 |
35 |
52 |
13 |
25,9 |
5 |
20 |
|
BM 1000x500 |
0,2764 |
3510 |
7000 |
36 |
53 |
14,5 |
29 |
5 |
20 |

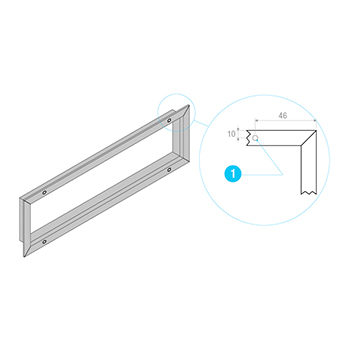

4 Fori
1= Ø 3,5 Foro svasato

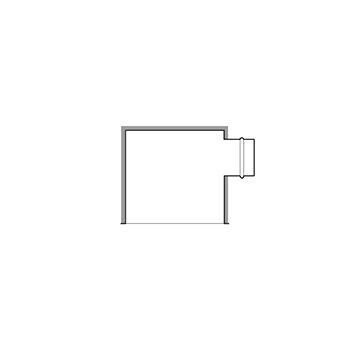

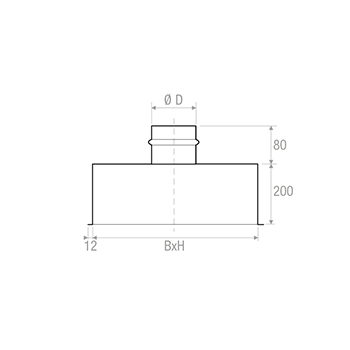

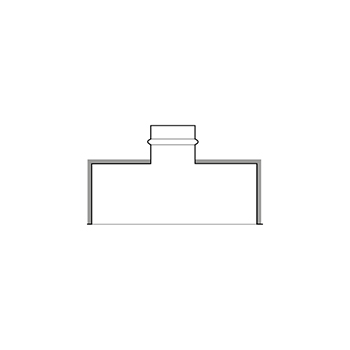

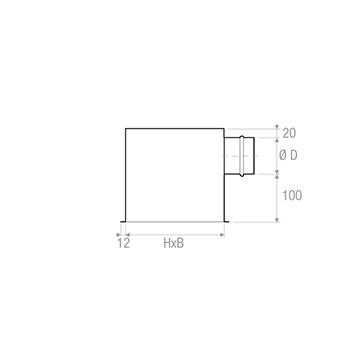

Plenum isolato esternamente spessore 6 mm
Plenum isolato esternamente spessore 6 mm

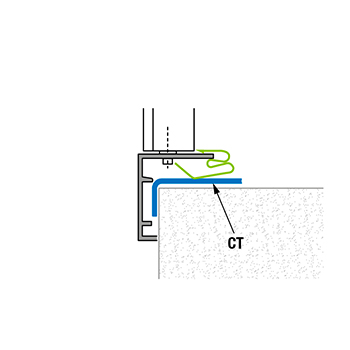

Tipo di fissaggio
Fissaggio con clips
Standard
Tipo di fissaggio

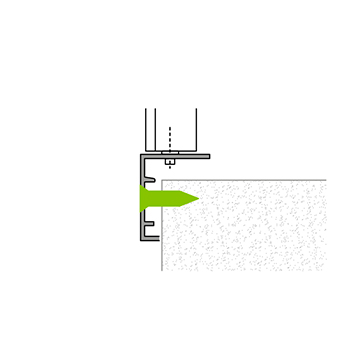

Fissaggio con viti
Tipo di fissaggio
Fissaggio con calamite CL
CL: 2,00 € cadauna
Ogni griglia: 4 CL
Tipo di fissaggio

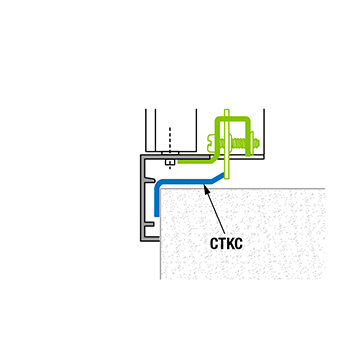

Fissaggio con morsetti KC
KC: 4,00 € cadauna
da200x100 a 1000x300: 2 KC
Da400x400 a1000x500: 4 KC
BMVO(O)
BOCCHETTA DI MANDATA IN ACCIAIO A SINGOLO ORDINE DI ALETTE ORIENTABILI VERTICALI O ORIZZONTALI PASSO 20 MM
COSTRUZIONE:
Alluminio anodizzato.
IMPIEGO:
A parete, in mandata. Altezza di installazione: 2,5 - 3,5 m
FISSAGGIO:
• Fissaggio standard con clips.
• Fori per viti a richiesta.
• Calamite a richiesta (CL).
• Morsetti a richiesta (KC).
ACCESSORI:
• Plenum in acciaio zincato standard o isolato.

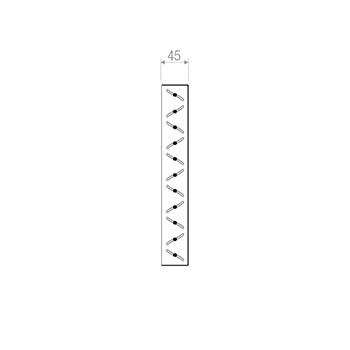

• Serranda di taratura in acciaio zincato con alette a movimento contrapposto.

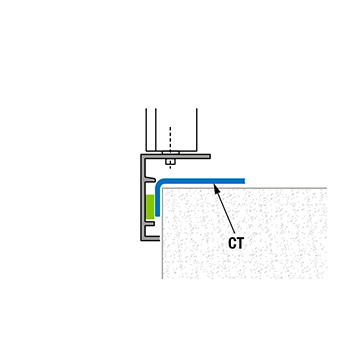

• Controtelaio di montaggio in lamiera di acciaio zincata.
MODELLO: BMV(O)*** x *** (base x altezza mm)
BMVO(OV)
BOCCHETTA DI MANDATA IN ACCIAIO A DOPPIO ORDINE DI ALETTE ORIENTABILI VERTICALI-ORIZZONTALI PASSO 20 MM
COSTRUZIONE:
Acciaio zincato, o verniciato RAL 9010, RAL 9016.
Su richiesta sono disponibili costruzioni in acciaio inox AISI 304 nelle finiture 2B o BA.
IMPIEGO:
A parete, in mandata. Altezza di installazione: 2,5 - 3,5 m
FISSAGGIO:
• Fissaggio standard con clips.
• Fori per viti a richiesta.
• Calamite a richiesta (CL).
• Morsetti a richiesta (KC).
ACCESSORI:
• Plenum in acciaio zincato standard o isolato.
• Serranda di taratura in acciaio zincato con alette a movimento contrapposto.
• Controtelaio di montaggio in lamiera di acciaio zincata.
MODELLO: BMVO(OV)*** x *** (base x altezza mm)
