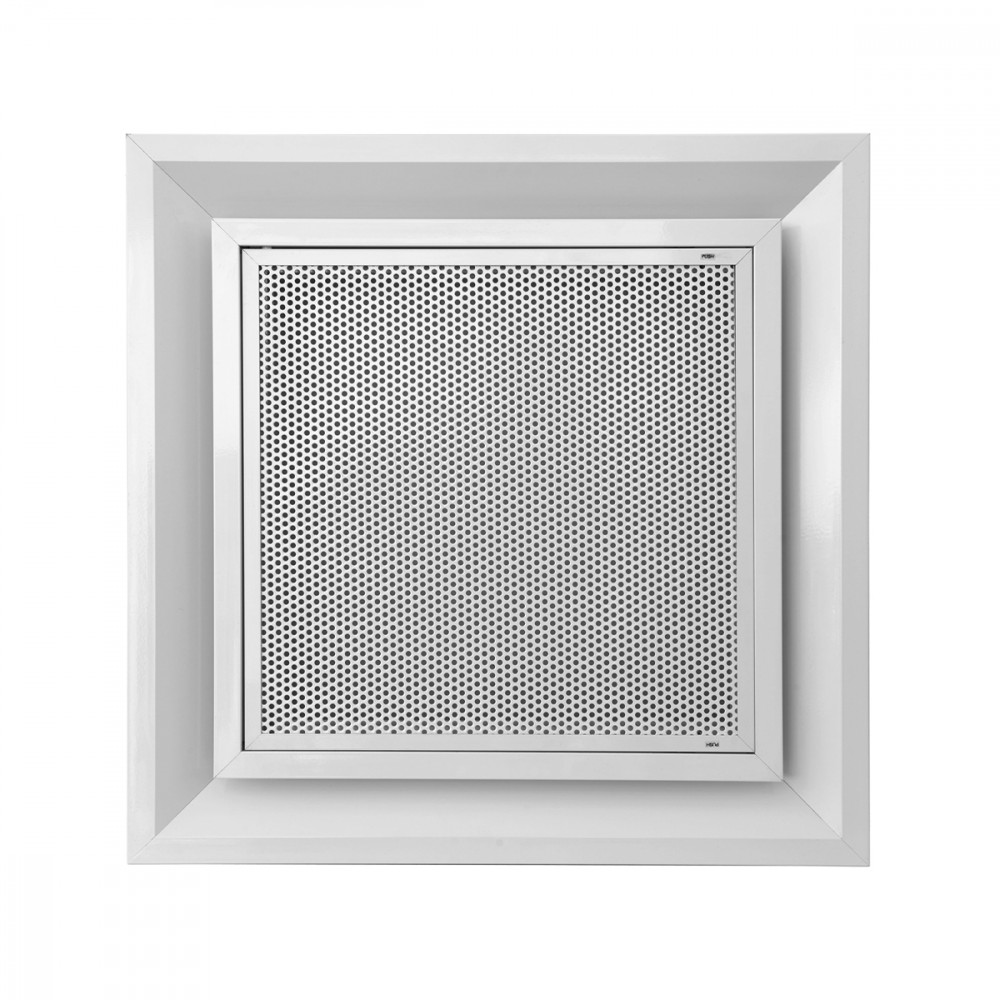

UDM7

CARACTERISTICI:

Un singur difuzor pentru introducere multidirecțională și evacuare, cu filtru detașabil.

CONSTRUCȚIE:

Partea de introducere din aluminiu, partea de evacuare din oțel, toate vopsite RAL 9010

UTILIZARE:

Pentru instalare in plafoane false modulare, introducere și evacuare simultană.
Înălțime montaj: 2,5-3,1m.

MONTAJ:

Fixare in plafon fals.

Dimensiuni

UDM7

PDZ1

Selecție și dimensionare

UDM7

Mod.	Ak [m2]	N. direcții	Q [m3/h]		LWA [dB(A)]		X(0,25) [m]		Dpt [Pa]
Mod.	Ak [m2]	N. direcții	min	max	min	max	min	max	min	max
UDM7 600x600	0,048	4	470	1050	< 20	43	0,95	5,85	10	50
UDM7 675x675	0,057	4	600	1320	< 20	43	1,13	6,24	10	50

Instrucțiuni

UDM7

1= INTRODUCERE
2= EVACUARE

UDM7

Textul specificațiilor

DIFFUSORE MULTIDIREZIONALE IN ALLUMINIO/ACCIAIO ZINCATO AD 1 FERITOIA DI MANDATA E RIPRESA CON FILTRO ESTRAIBILE

COSTRUZIONE:
Parte di mandata in alluminio e parte di ripresa in acciaio zincato il tutto verniciato RAL 9010.
IMPIEGO:
A controsoffitto modulare con funzione mandata e ripresa contemporanee.
Altezza di installazione 2,5 - 3,1 m.
FISSAGGIO:
Fissaggio a controsoffitto.
MODELLO: UDM7
MISURA: *** x *** mm.
