DIFFUSORI

UDM7

CARATTERISTICHE:
Diffusori multidirezionali di mandata ad 1 feritoia e ripresa con filtro estraibile.
COSTRUZIONE:
Parte di mandata in alluminio e parte di ripresa in acciaio zincato il tutto verniciato RAL 9010.
IMPIEGO:
A controsoffitto modulare con funzione mandata e ripresa contemporanee.
Altezza di installazione 2,5 – 3,1 m.
FISSAGGIO:
Fissaggio a controsoffitto.

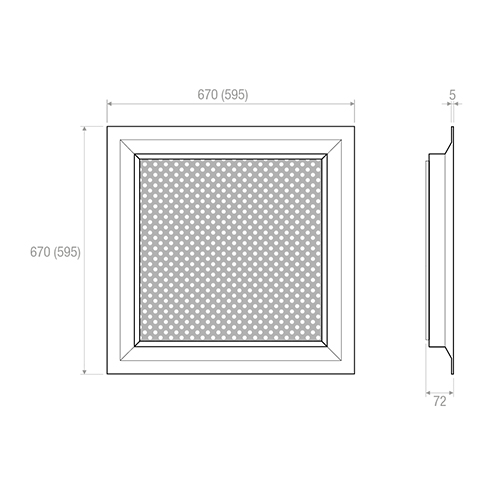

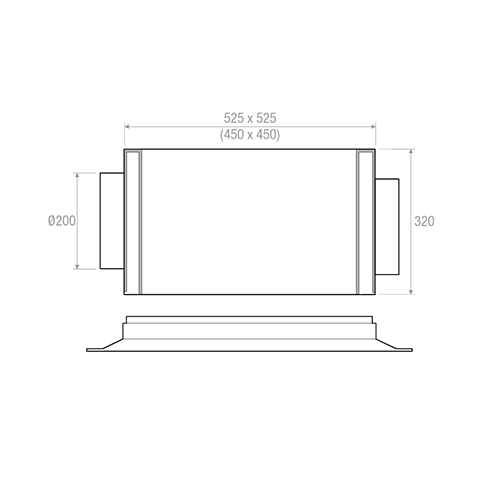

Dimensioni

PDZ1

Scelta e dimensionamento
UDM7

Mod.

Ak [m2]

N. vie

Q [m3/h]

LWA [dB(A)]

X(0,25) [m]

Dpt [Pa]

min

max

min

max

min

max

min

max

UDM7 600x600

0,048

4

470

1050

< 20

43

0,95

5,85

10

50

UDM7 675x675

0,057

4

600

1320

< 20

43

1,13

6,24

10

50

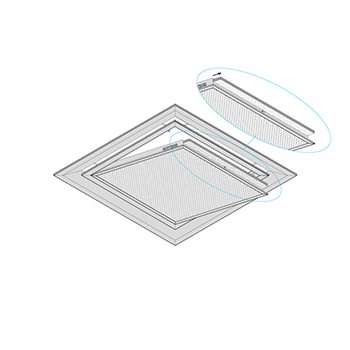

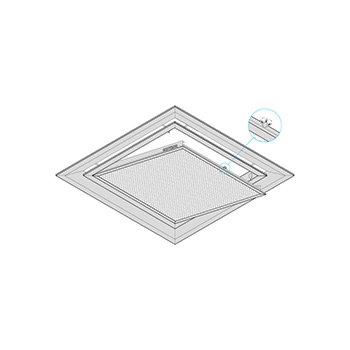

Istruzioni

UDM7

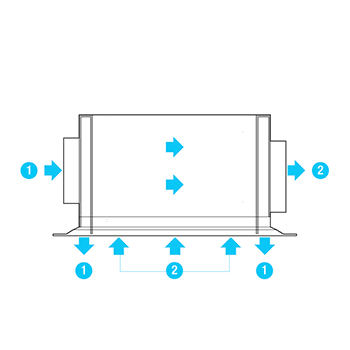

1= Mandata

2= Ripresa



UDM7

UDM7

UDM7

Testo per capitolato

DIFFUSORE MULTIDIREZIONALE IN ALLUMINIO/ACCIAIO ZINCATO AD 1 FERITOIA DI MANDATA E RIPRESA CON FILTRO ESTRAIBILE

COSTRUZIONE:
Parte di mandata in alluminio e parte di ripresa in acciaio zincato il tutto verniciato RAL 9010.
IMPIEGO:
A controsoffitto modulare con funzione mandata e ripresa contemporanee.
Altezza di installazione 2,5 - 3,1 m.
FISSAGGIO:
Fissaggio a controsoffitto.
MODELLO: UDM7
MISURA: *** x *** mm.
