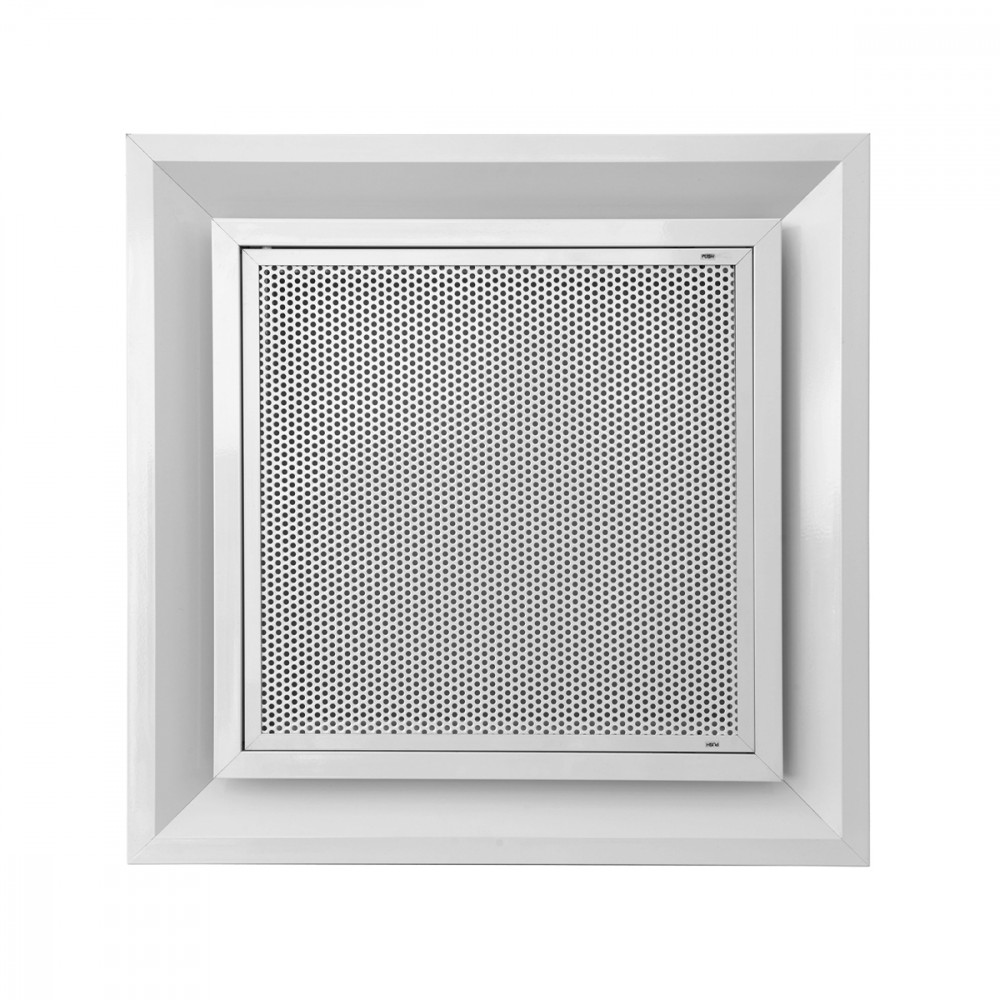

UDM7

MERKMALE:

Multidirektionale Luftdurchlässe für Zuluft mit 1 Schlitz und Rückluft mut ausziehbarem Filter.

AUSFÜHRUNG:

Zuluftelement aus Aluminium und Rückluftelement aus verzinktem Stahl, alles lackiert in RAL 9010.

EINSATZBEREICH:

An einer Zwischendecke mit gleichzeitiger Funktion Zuluft und Rückluft.
Einbauhöhe: 2,5-3,1 m.

BEFESTIGUNG:

Befestigung an Zwischendecke

Abmessungen

UDM7

PDZ1

Auswahl und Bemessung

Mod.	Ak [m2]	Anz. Wege	Q [m3/h]		LWA [dB(A)]		X(0,25) [m]		Dpt [Pa]
Mod.	Ak [m2]	Anz. Wege	min	max	min	max	min	max	min	max
UDM7 600x600	0,048	4	470	1050	< 20	43	0,95	5,85	10	50
UDM7 675x675	0,057	4	600	1320	< 20	43	1,13	6,24	10	50

Anweisungen

UDM7

1= Zuluft 2= Rückluft

UDM7

Text für Spezifikationen

DIFFUSORE MULTIDIREZIONALE IN ALLUMINIO/ACCIAIO ZINCATO AD 1 FERITOIA DI MANDATA E RIPRESA CON FILTRO ESTRAIBILE

COSTRUZIONE:
Parte di mandata in alluminio e parte di ripresa in acciaio zincato il tutto verniciato RAL 9010.
IMPIEGO:
A controsoffitto modulare con funzione mandata e ripresa contemporanee.
Altezza di installazione 2,5 - 3,1 m.
FISSAGGIO:
Fissaggio a controsoffitto.
MODELLO: UDM7
MISURA: *** x *** mm.
