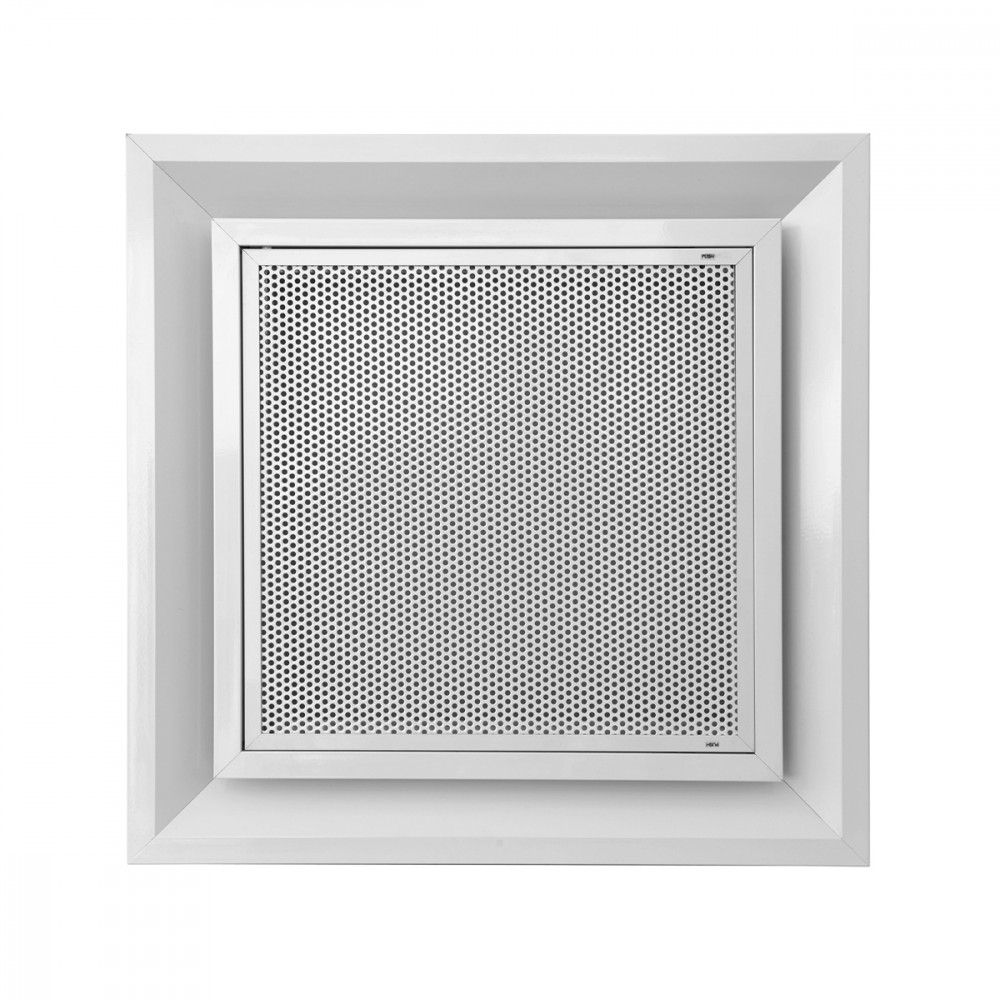

UDM7

CARACTERÍSTICAS:

Difusores multidireccionales de impulsión de 1 ranura y retorno con filtro extraíble.

ESTRUCTURA:

Parte de impulsión en aluminio y parte de retorno en acero galvanizado, todo barnizado RAL 9010.

USO:

En falso techo modular con función de impulsión y retorno simultáneas.
Altura de instalación: 2,5-3,1 m.

FIJACIÓN:

Fijación en falso techo.

Dimensiones

UDM7

PDZ1

elección y dimensiones

UDM7

Mod.	Ak [m2]	N. Vías	Q [m3/h]		LWA [dB(A)]		X(0,25) [m]		Dpt [Pa]
Mod.	Ak [m2]	N. Vías	min	max	min	max	min	max	min	max
UDM7 600x600	0,048	4	470	1050	< 20	43	0,95	5,85	10	50
UDM7 675x675	0,057	4	600	1320	< 20	43	1,13	6,24	10	50

Instrucciones

UDM7

1= Impulsión 2= Retorno

UDM7

Texto de las características

DIFUSOR MULTIDIRECCIÓN DE ALUMINIO/ACERO GALVANIZADO CON 1 RANURA DE ENVÍO Y RECUPERACIÓN CON FILTRO EXTRAÍBLE

CONSTRUCCIÓN:
Parte de envío de aluminio y parte de recuperación de acero galvanizado completamente pintado RAL 9010.
EMPLEO:
De contratecho modular con función envío y recuperación contemporáneas.
Altura de instalación 2,5 - 3,1 m.
FIJACIÓN:
Fijación en contratecho.
MODELO: UDM7
MEDIDA: *** x *** mm.
