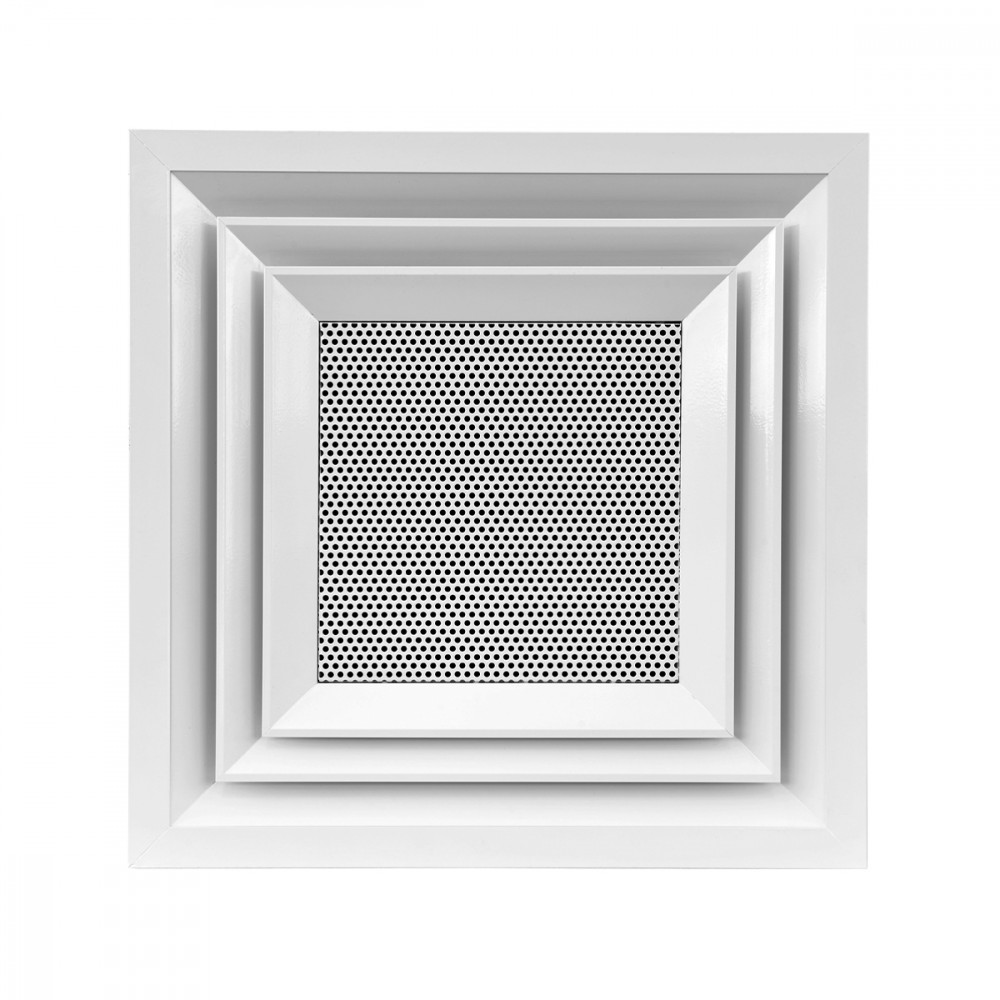

UDM

CARACTERISTICI:

Difuzor multidirecțional pentru introducere și evacuare.

CONSTRUCTȚIE:

Partea de introducere din aluminiu, partea de evacuare din oțel, toate vopsite RAL 9010

UTILIZARE:

Pentru instalare în plafoane false modulare, introducere și evacuare simultană. Înălțime montaj: 2,5-3,1m.

MONTAJ:

Fixare in plafon fals.

Dimensiuni

UDM

1= Placă perforată

Selecție și dimensionare

UDM

Mod.	Ak [m2]	N. direcții	Q [m3/h]		LWA [dB(A)]		X(0,25) [m]		Dpt [Pa]
Mod.	Ak [m2]	N. direcții	min	max	min	max	min	max	min	max
UDM 600x600 1F	0,0438	4	410	920	< 20	43	1,26	6,29	10	50
UDM 600x600 2F	0,0542	4	540	1200	< 20	41	1,22	6,1	10	50
UDM 600x600 3F	0,0631	4	650	1460	< 20	39	1,19	5,97	10	50

Accesorii și configurații

UDM

1= IZOLAȚIE DIN POLIETILENĂ 6 mm
2= FILTRU
3= GROSIME 23

UDM

1= IZOLAȚIE DIN POLIETILENĂ
2= FILTRU
3= EVACUARE
4= EVACUARE
5= INTRODUCERE

Textul specificațiilor

DIFFUSORE MULTIDIREZIONALE IN ALLUMINIO/ACCIAIO ZINCATO DI MANDATA E RIPRESA

COSTRUZIONE:
Parte di mandata in alluminio e parte di ripresa in acciaio zincato il tutto verniciato RAL 9010.
IMPIEGO:
A controsoffitto modulare con funzione mandata e ripresa contemporanee.
Altezza di installazione 2,5 - 3,1 m.
FISSAGGIO:
Fissaggio a controsoffitto.
MODELLO: UDM
MISURA: *** x *** mm.
