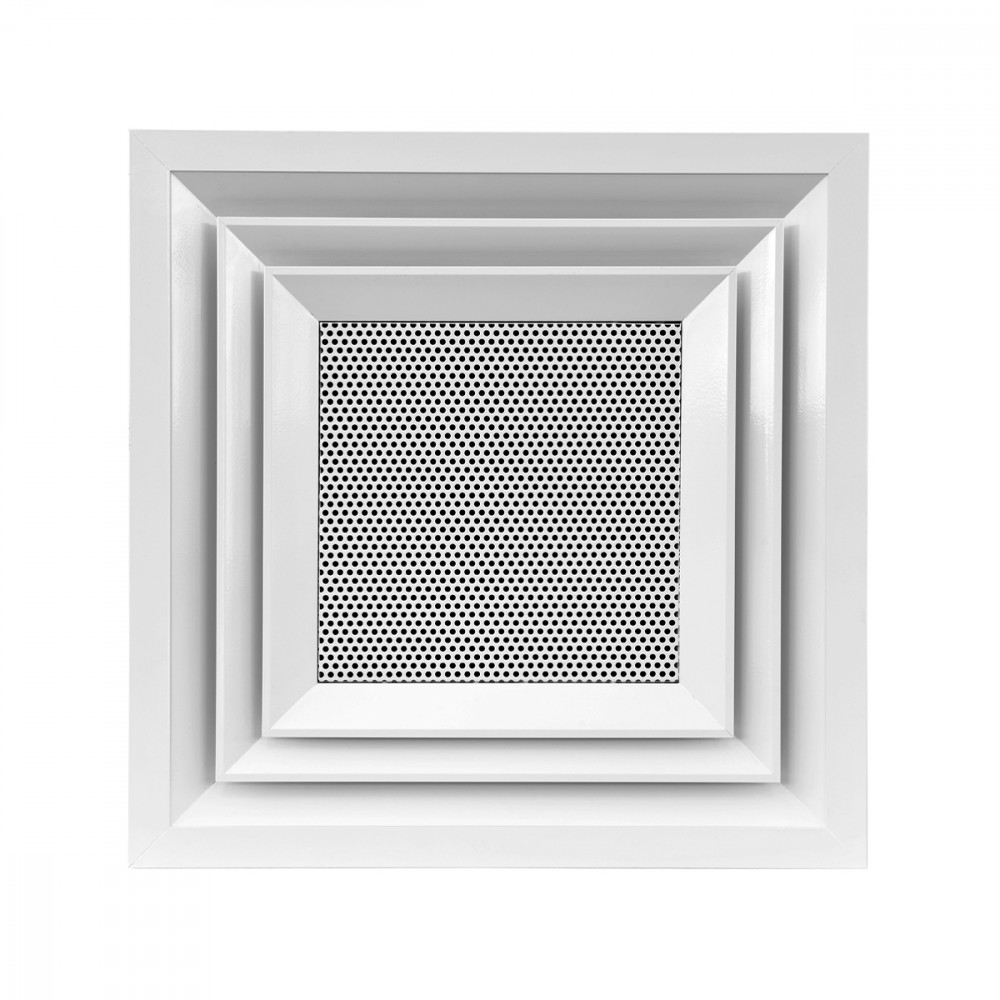

UDM

MERKMALE:

Multidirektionale Luftdurchlässe für Zuluft und Rückluft.

AUSFÜHRUNG:

Zuluftelement aus Aluminium und Rückluftelement aus verzinktem Stahl, alles lackiert in RAL 9010.

EINSATZBEREICH:

An einer Zwischendecke mit gleichzeitiger Funktion Zuluft und Rückluft.
Einbauhöhe: 2,5-3,1 m.

BEFESTIGUNG:

Befestigung an Zwischendecke

Abmessungen

UDM

1=Lochblech

Auswahl und Bemessung

Mod.	Ak [m2]	Anz. Wege	Q [m3/h]		LWA [dB(A)]		X(0,25) [m]		Dpt [Pa]
Mod.	Ak [m2]	Anz. Wege	min	max	min	max	min	max	min	max
UDM 600x600 1F	0,0438	4	410	920	< 20	43	1,26	6,29	10	50
UDM 600x600 2F	0,0542	4	540	1200	< 20	41	1,22	6,1	10	50
UDM 600x600 3F	0,0631	4	650	1460	< 20	39	1,19	5,97	10	50

Zubehör und Konfigurationen

UDM

1= Polyethylen isolierung Stärke 6 mm 2= Filter 3= Stärke 23

UDM

1= Polyethylen isolierung 2= Filter 3= Rückluft 4= Rückluft 5= Zuluft

Text für Spezifikationen

DIFFUSORE MULTIDIREZIONALE IN ALLUMINIO/ACCIAIO ZINCATO DI MANDATA E RIPRESA

COSTRUZIONE:
Parte di mandata in alluminio e parte di ripresa in acciaio zincato il tutto verniciato RAL 9010.
IMPIEGO:
A controsoffitto modulare con funzione mandata e ripresa contemporanee.
Altezza di installazione 2,5 - 3,1 m.
FISSAGGIO:
Fissaggio a controsoffitto.
MODELLO: UDM
MISURA: *** x *** mm.
