Prodotti

DIFFUSORI

UDM

CARATTERISTICHE:

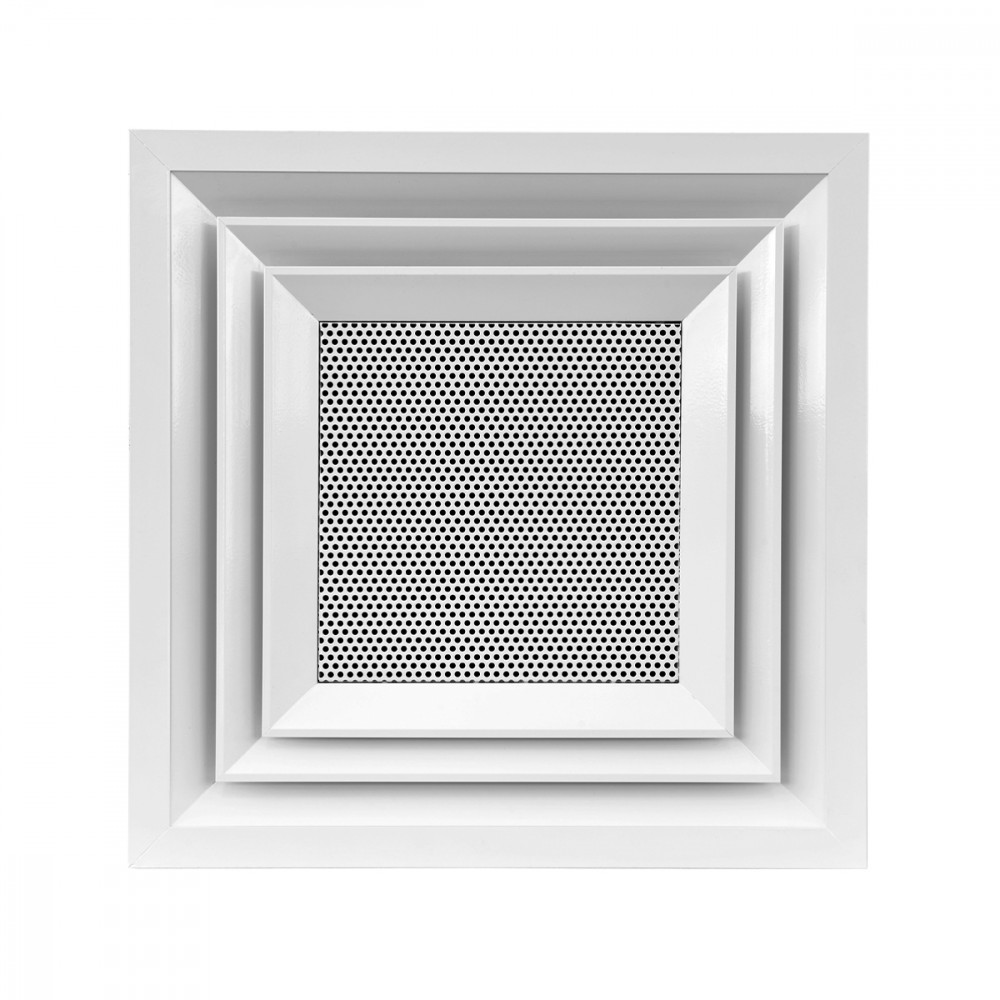

Diffusori multidirezionali di mandata e ripresa.
COSTRUZIONE:
Parte di mandata in alluminio e parte di ripresa in acciaio zincato il tutto verniciato RAL 9010.
IMPIEGO:
A controsoffitto modulare con funzione mandata e ripresa contemporanee.
Altezza di installazione: 2,5 – 3,1 m.
FISSAGGIO:
Fissaggio a controsoffitto.
Dimensioni
Scelta e dimensionamento
UDM

Mod.

Ak [m2]

N. vie

Q [m3/h]

LWA [dB(A)]

X(0,25) [m]

Dpt [Pa]

min

max

min

max

min

max

min

max

UDM 600x600 1F

0,0438

4

410

920

< 20

43

1,26

6,29

10

50

UDM 600x600 2F

0,0542

4

540

1200

< 20

41

1,22

6,1

10

50

UDM 600x600 3F

0,0631

4

650

1460

< 20

39

1,19

5,97

10

50

Accessori e configurazioni

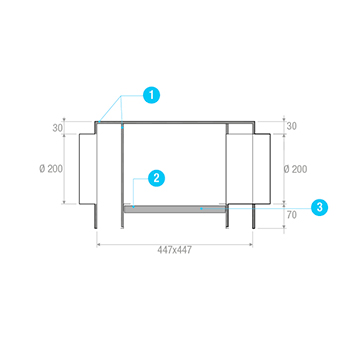

UDM

1= Isolamento polietilene sp. 6 mm

2= Filtro

3= Spessore 23

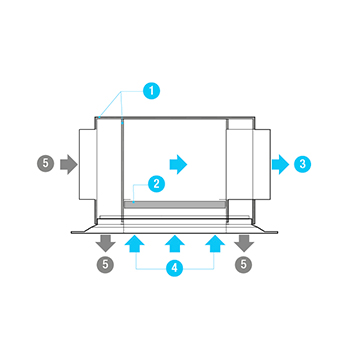

UDM

1= Isolamento polietilene

2= Filtro

3= Ripresa

4= Ripresa

5= Mandata


Testo per capitolato

DIFFUSORE MULTIDIREZIONALE IN ALLUMINIO/ACCIAIO ZINCATO DI MANDATA E RIPRESA

COSTRUZIONE:
Parte di mandata in alluminio e parte di ripresa in acciaio zincato il tutto verniciato RAL 9010.
IMPIEGO:
A controsoffitto modulare con funzione mandata e ripresa contemporanee.
Altezza di installazione 2,5 - 3,1 m.
FISSAGGIO:
Fissaggio a controsoffitto.
MODELLO: UDM
MISURA: *** x *** mm.
