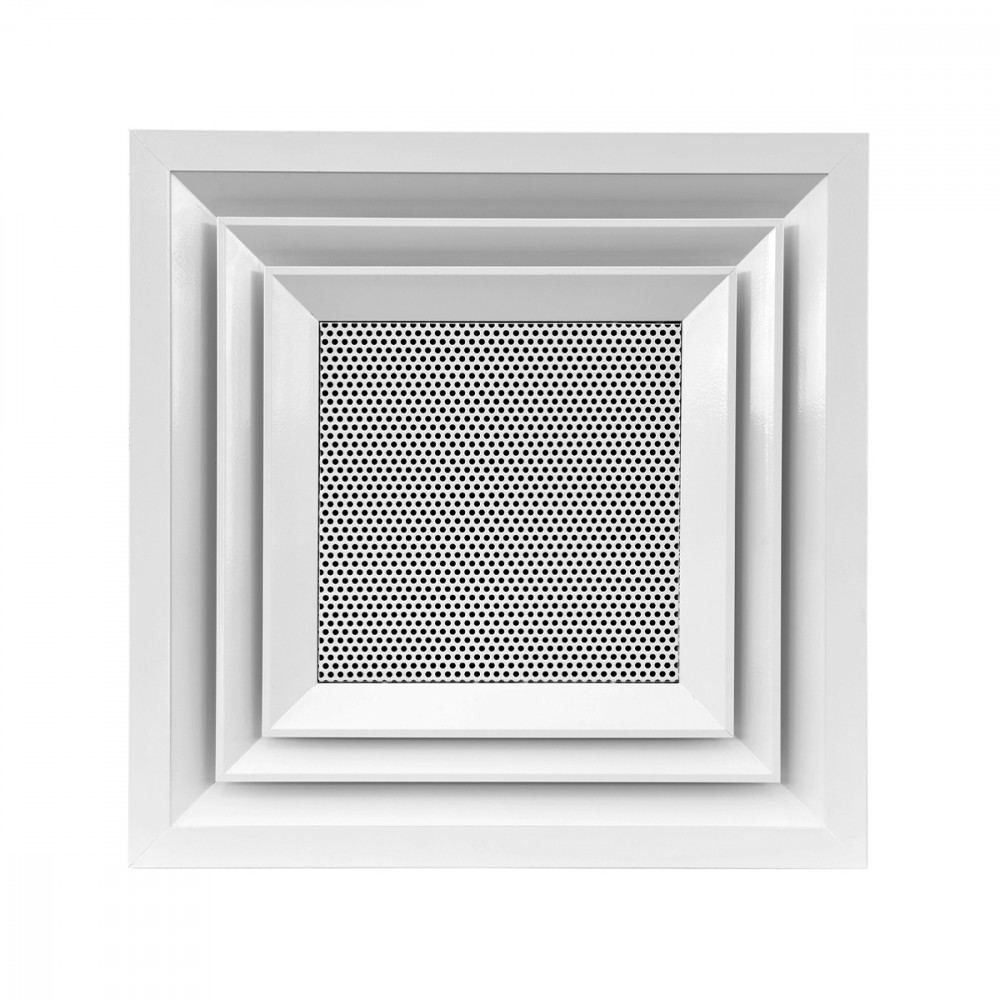

UDM

CARACTERÍSTICAS:

Difusores multidireccionales de impulsión y retorno.

ESTRUCTURA:

Parte de impulsión en aluminio y parte de retorno en acero galvanizado, todo barnizado RAL 9010.

USO:

En falso techo modular con función de impulsión y retorno simultáneas.
Altura de instalación: 2,5-3,1 m.

FIJACIÓN:

Fijación en falso techo.

Dimensiones

UDM

1= Chapa perforada

elección y dimensiones

UDM

Mod.	Ak [m2]	N. Vías	Q [m3/h]		LWA [dB(A)]		X(0,25) [m]		Dpt [Pa]
Mod.	Ak [m2]	N. Vías	min	max	min	max	min	max	min	max
UDM 600x600 1F	0,0438	4	410	920	< 20	43	1,26	6,29	10	50
UDM 600x600 2F	0,0542	4	540	1200	< 20	41	1,22	6,1	10	50
UDM 600x600 3F	0,0631	4	650	1460	< 20	39	1,19	5,97	10	50

Accesorios y configuración

UDM

1= Aislamiento de polietileno esp. 6 mm 2= Filtro 3= Espesor 23

UDM

1= Aislamiento de polietilenoe 2= Filtro 3= Retorno 4= Retorno 5= Impulsión

Texto de las características

DIFUSOR MULTIDIRECCIÓN DE ALUMINIO/ACERO GALVANIZADO DE ENVÍO Y RECUPERACIÓN

CONSTRUCCIÓN:
Parte de envío de aluminio y parte de recuperación de acero galvanizado completamente pintado RAL 9010.
EMPLEO:
De contratecho modular con función envío y recuperación contemporáneas.
Altura de instalación 2,5 - 3,1 m.
FIJACIÓN:
Fijación en contratecho.
MODELO: UDM
MEDIDA: *** x *** mm.
