DPI

CARACTERISTICI:

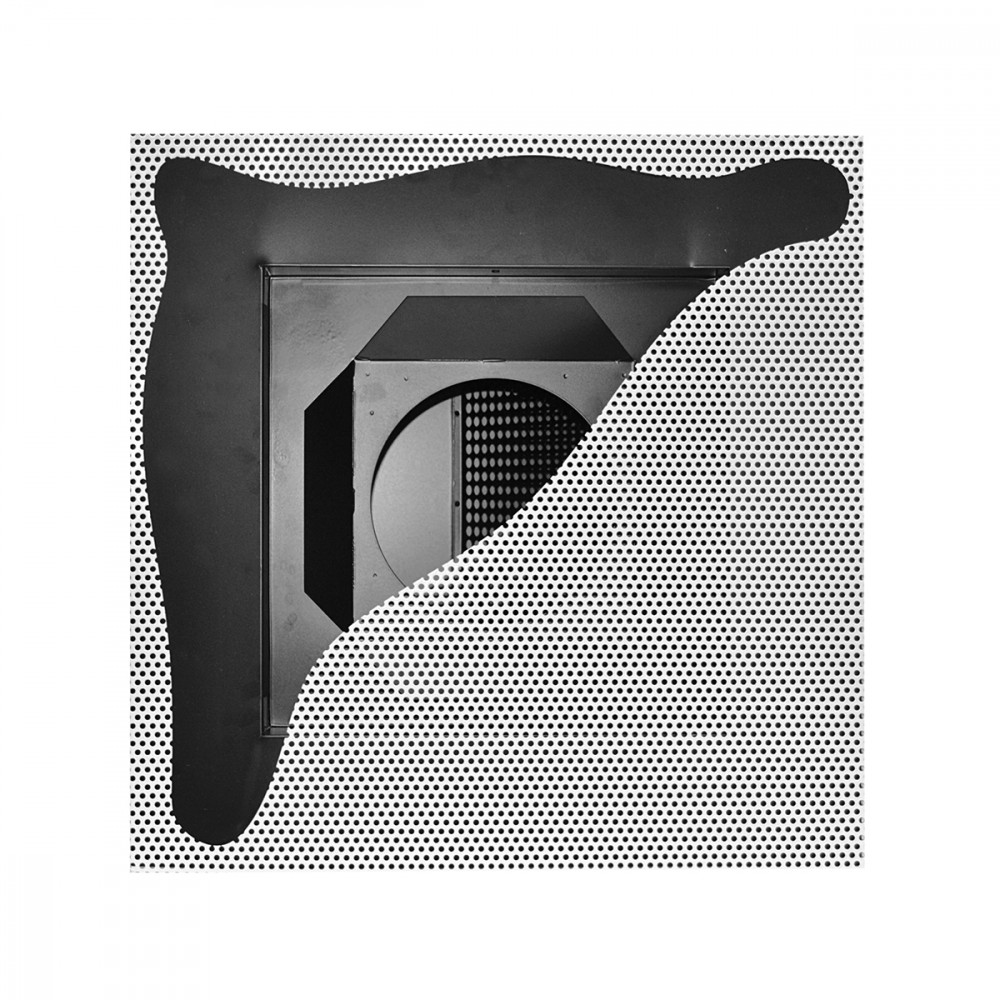

Difuzor de tavan multidirecțional, cu efect de inducție pronunțat, cu panou frontal perforat și lamele de orientare jet aer.

CONSTRUCȚIE:

Oțel vopsit alb RAL 9010. Deflectoare culoare neagră RAL 9005.

UTILIZARE:

Montaj la plafon pentru introducere.
Înălțime montaj: 2,8-3,4 m.

MONTAJ:

Montaj cu panou pentru plafoane modulare.

ACCESORII:

PDZ2 DPI: plenum cu conexiune laterală.
PDZI2 DPI: plenum izolat extern cu conexiune laterală.

Dimensiuni

DPIS

DPI+PDZ2PDI

Selecție și dimensionare

DPI

Mod.	Q [m3/h]		LWA [dB(A)]		X(0,50) [m]		Dps * [Pa]
Mod.	min	max	min	max	min	max	min	max
DPI 160	230	520	32	58	0,7	1,7	10	50
DPI 200	320	720	32	58	0,9	2	10	50
DPI 250	440	990	31	58	1,1	2,4	10	50
DPI 315	620	1380	31	57	1,3	2,9	10	50

* cu registru complet deschis

Accesorii și configurații

DPIS

DPI

4 DIRECȚII REFULARE

DPI

3 DIRECȚII REFULARE

DPI

3 DIRECȚII REFULARE (COLȚ)

DPI

3 DIRECȚII REFULARE (LATURI OPUSE)

DPI

1 DIRECȚE REFULARE

DPI

LEGENDĂ
DIRECȚIE ÎNCHISĂ
LATURĂ DESCHISĂ

Textul specificațiilor

DIFFUSORE IN ACCIAIO ZINCATO RAL9010 MULTI DIREZIONALE CON SCHERMO FORATO AD ALTA INDUZIONE CON DEVIATORE DI FLUSSO.

COSTRUZIONE:
Acciaio verniciato bianco RAL 9010. Deflettori neri RAL 9005
IMPIEGO:
A soffitto per immissione aria. Altezza di installazione: 2,8 - 3,4 m
FISSAGGIO:
Fissaggio con pannello su controsoffitto modulare.
IMMISSIONE ARIA: Modello DPIS superiore, Modello DPIL laterale
MODELLO: DPI***

Descărcare documentație

DPI
