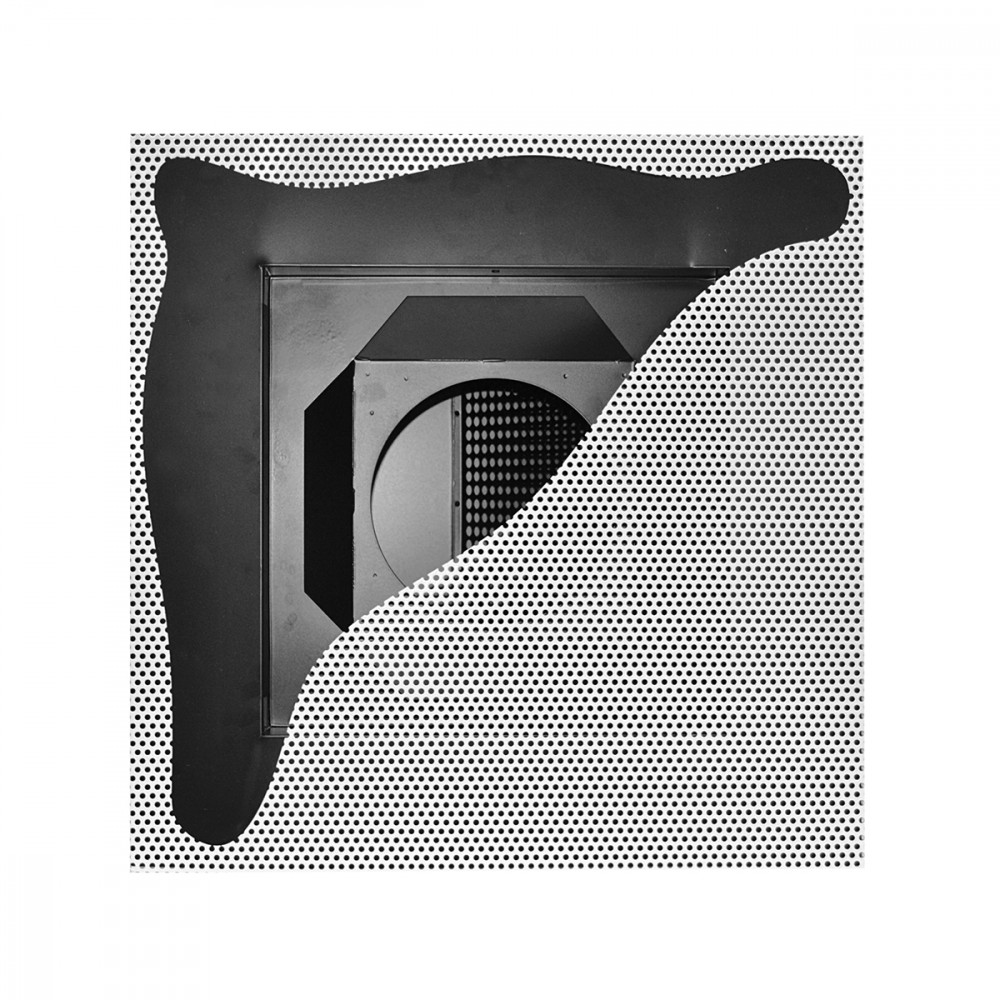

DPI

MERKMALE:

Flache, quadratische multidirektionale Deckenluftdurchlässe mit Lochblech. Hohe Induktion durch Strömungsverteiler.

AUSFÜHRUNG:

Weiß lackierter Stahl RAL 9010. Luftlenkelemente schwarz lackiert, RAL 9005

EINSATZBEREICH:

An der Decke, für Luftzufuhr. Einbauhöhe: 2,8-3,4 m

BEFESTIGUNG:

Befestigung an der Zwischendecke mit Modulen.

ZUBEHÖR:

PDZ2 DPI: Anschlusskasten mit horizontalem Luftanschlussstutzen.
PDZI2 DPI: Anschlusskasten mit Außenisolierung und mit horizontalem Luftanschlussstutzen.

Abmessungen

DPIS

DPI+PDZ2PDI

Auswahl und Bemessung

Mod.	Q [m3/h]		LWA [dB(A)]		X(0,50) [m]		Dps * [Pa]
Mod.	min	max	min	max	min	max	min	max
DPI 160	230	520	32	58	0,7	1,7	10	50
DPI 200	320	720	32	58	0,9	2	10	50
DPI 250	440	990	31	58	1,1	2,4	10	50
DPI 315	620	1380	31	57	1,3	2,9	10	50

* mit vollständig geöffneter Klappe

Zubehör und Konfigurationen

DPIS

DPI

4 luftdurchflüsse

DPI

3 luftdurchflüsse

DPI

3 luftdurchflüsse (ecke)

DPI

3 luftdurchflüsse (gegenüber)

DPI

1 luftdurchlass

DPI

Legende Geschlossene seite Offene seite

Text für Spezifikationen

DIFFUSORE IN ACCIAIO ZINCATO RAL9010 MULTI DIREZIONALE CON SCHERMO FORATO AD ALTA INDUZIONE CON DEVIATORE DI FLUSSO.

COSTRUZIONE:
Acciaio verniciato bianco RAL 9010. Deflettori neri RAL 9005
IMPIEGO:
A soffitto per immissione aria. Altezza di installazione: 2,8 - 3,4 m
FISSAGGIO:
Fissaggio con pannello su controsoffitto modulare.
IMMISSIONE ARIA: Modello DPIS superiore, Modello DPIL laterale
MODELLO: DPI***
