DIFFUSORI
DPI
CARATTERISTICHE:

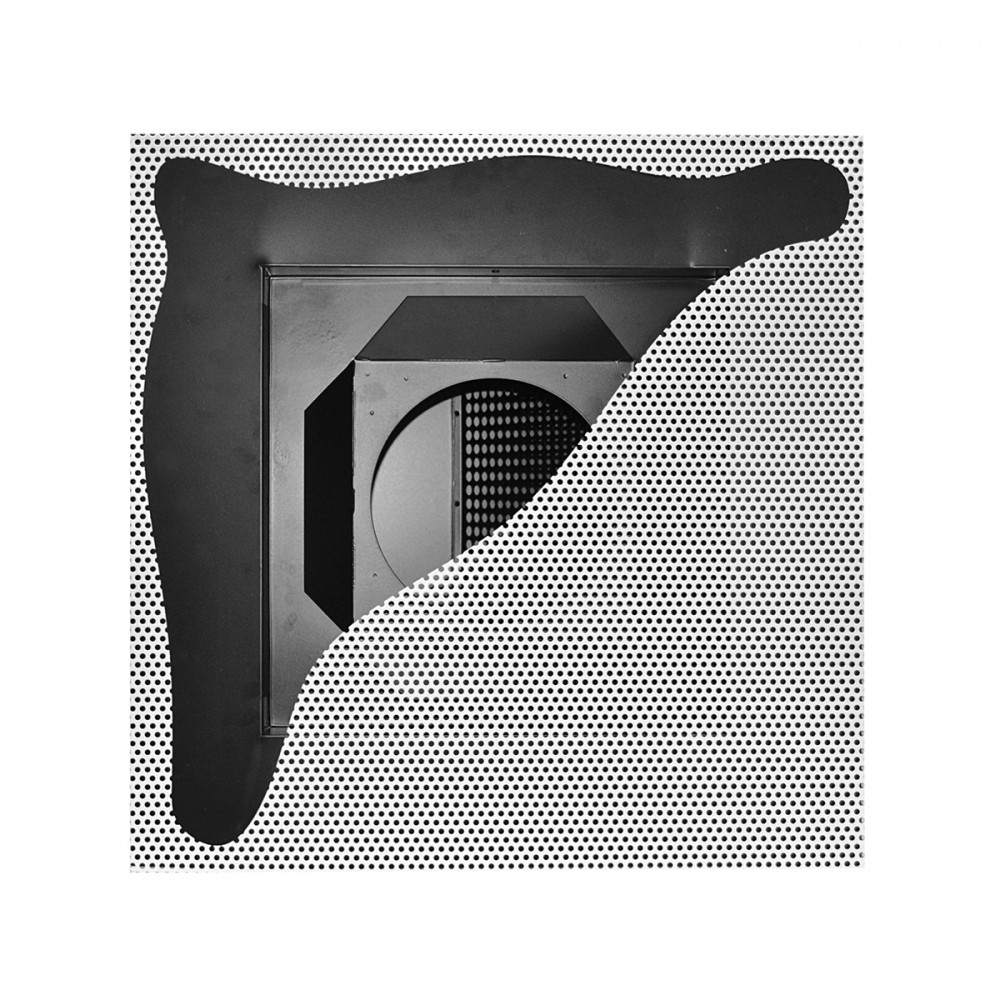

Diffusori multi direzionali a pannello con schermo forato ad alta induzione con deviatore di flusso. Immissione aria superiore DPI-S, immissione aria laterale DPI-L. COSTRUZIONE:
Acciaio verniciato bianco RAL 9010. Deflettori neri RAL 9005. IMPIEGO:
A soffitto per immissione aria.
Altezza di installazione: 2,8 - 3,4 m.
FISSAGGIO:

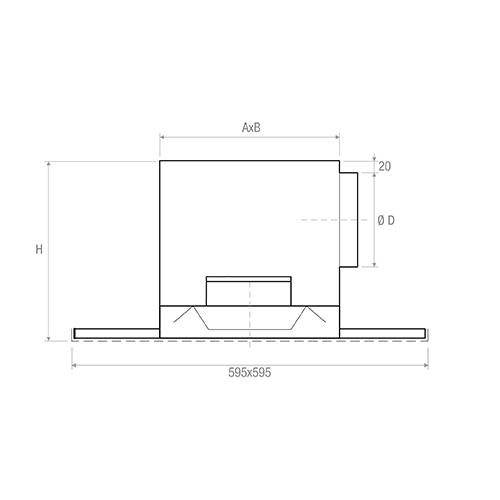

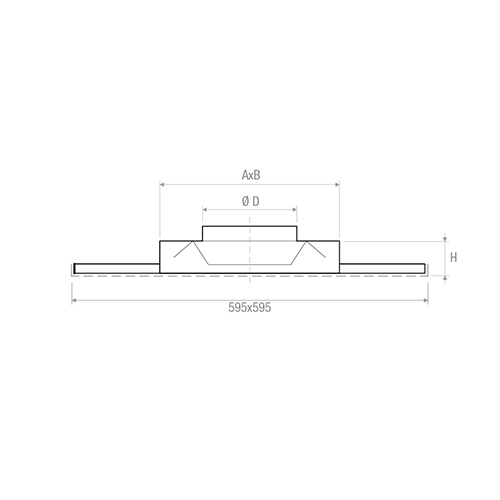

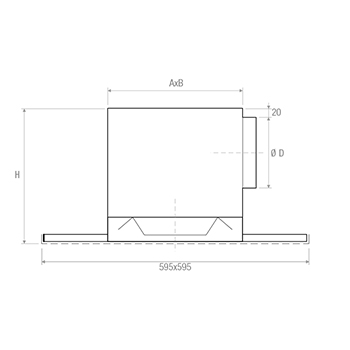

Fissaggio con pannello su controsoffitto modulare. Dimensioni
Scelta e dimensionamento
|
Modello - Mode / Modèle Modell / Modelo |
Q [m3/h] |
LWA [dB(A)] |
X(0,50) [m] |
Dps * [Pa] |
||||
|
min |
max |
min |
max |
min |
max |
min |
max |
|
|
DPI 160 |
230 |
520 |
32 |
58 |
0,7 |
1,7 |
10 |
50 |
|
DPI 200 |
320 |
720 |
32 |
58 |
0,9 |
2 |
10 |
50 |
|
DPI 250 |
440 |
990 |
31 |
58 |
1,1 |
2,4 |
10 |
50 |
|
DPI 315 |
620 |
1380 |
31 |
57 |
1,3 |
2,9 |
10 |
50 |
* con serranda completamente aperta
* with damper completely open
* avec registre complètement ouvert
* mit vollständig geöffneter Klappe
* con compuerta completamente abierta
Accessori e configurazioni
DPIS
DPI

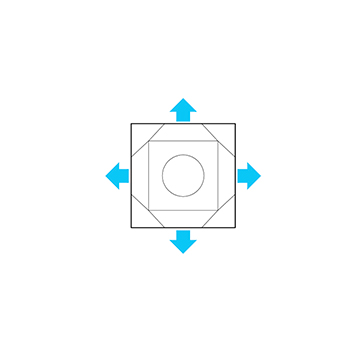

4 vie passaggio aria
DPI

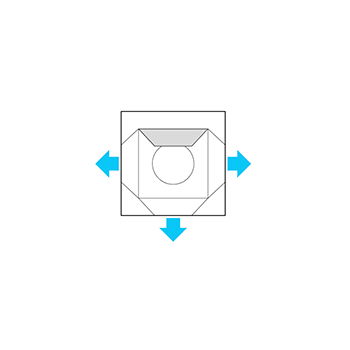

3 vie passaggio aria
DPI

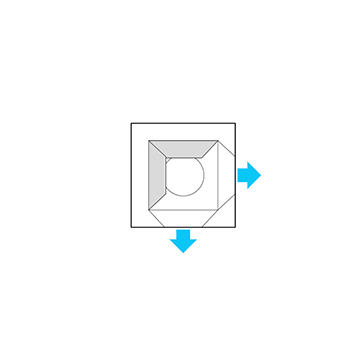

3 vie passaggio aria (ad angolo)
DPI

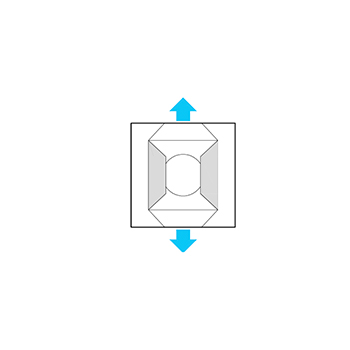

3 vie passaggio aria (lati opposti)
DPI

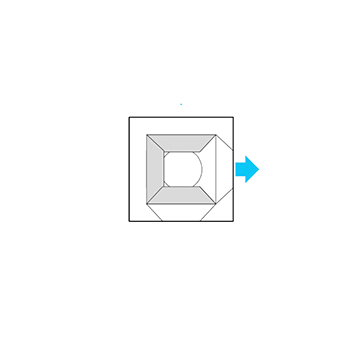

1 via passaggio aria
DPI

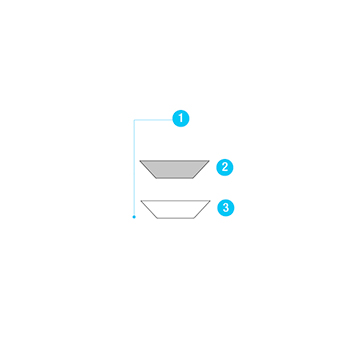

Legenda
Lato chiuso
Lato aperto
Testo per capitolato
DIFFUSORE IN ACCIAIO ZINCATO RAL9010 MULTI DIREZIONALE CON SCHERMO FORATO AD ALTA INDUZIONE CON DEVIATORE DI FLUSSO.
COSTRUZIONE:
Acciaio verniciato bianco RAL 9010. Deflettori neri RAL 9005
IMPIEGO:
A soffitto per immissione aria. Altezza di installazione: 2,8 - 3,4 m
FISSAGGIO:
Fissaggio con pannello su controsoffitto modulare.
IMMISSIONE ARIA: Modello DPIS superiore, Modello DPIL laterale
MODELLO: DPI***
