DPI

CARACTERÍSTICAS:

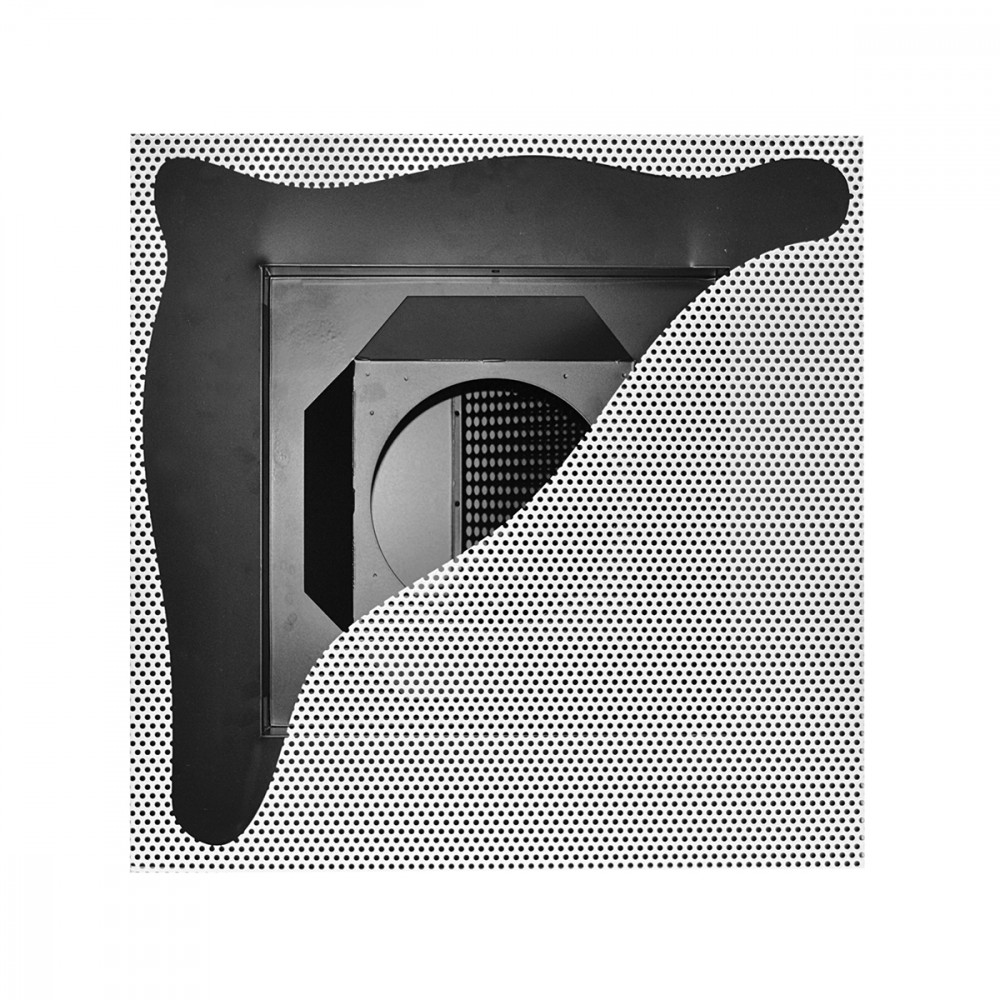

Difusores multidireccionales de panel con pantalla perforada de alta inducción con desviador de flujo.

ESTRUCTURA:

Acero barnizado blanco RAL 9010. Deflectores negros RAL 9005

USO:

En techo, para introducción de aire. Altura de instalación: 2,8-3,4 m

FIJACIÓN:

Fijación con panel en falso techo modular.

ACCESORIOS:

PDZ2 DPI: Plenum con conexión lateral.
PDZI2 DPI: Plenum aislado externamente con conexión lateral.

Dimensiones

DPIS

DPI+PDZ2PDI

elección y dimensiones

DPI

Mod.	Q [m3/h]		LWA [dB(A)]		X(0,50) [m]		Dps * [Pa]
Mod.	min	max	min	max	min	max	min	max
DPI 160	230	520	32	58	0,7	1,7	10	50
DPI 200	320	720	32	58	0,9	2	10	50
DPI 250	440	990	31	58	1,1	2,4	10	50
DPI 315	620	1380	31	57	1,3	2,9	10	50

* con compuerta completamente abierta

Accesorios y configuración

DPIS

DPI

4 vías de paso de aire

DPI

3 vías de paso de aire

DPI

3 vías de paso de aire (en ángulo recto)

DPI

3 vías de paso de aire (lados opuestos)

DPI

1 vía de paso de aire

DPI

Leyenda Lado cerrado Lado abierto

Texto de las características

DIFUSOR DE ACERO GALVANIZADO RAL9010 MULTIDIRECCIÓN CON PANTALLA PERFORADA DE ALTA INDUCCIÓN CON DESVIADOR DE FLUJO

CONSTRUCCIÓN:
Acero pintado blanco RAL 9010. Deflectores negros RAL 9005
EMPLEO:
De techo para entrada de aire. Altura de instalación: 2,8 - 3,4 m
FIJACIÓN:
Fijación con panel en contratecho modular.
ENTRADA DE AIRE: Modelo DPIS superior, Modelo DPIL lateral
MODELO: DPI***
