DMTN

CARACTERISTICI:

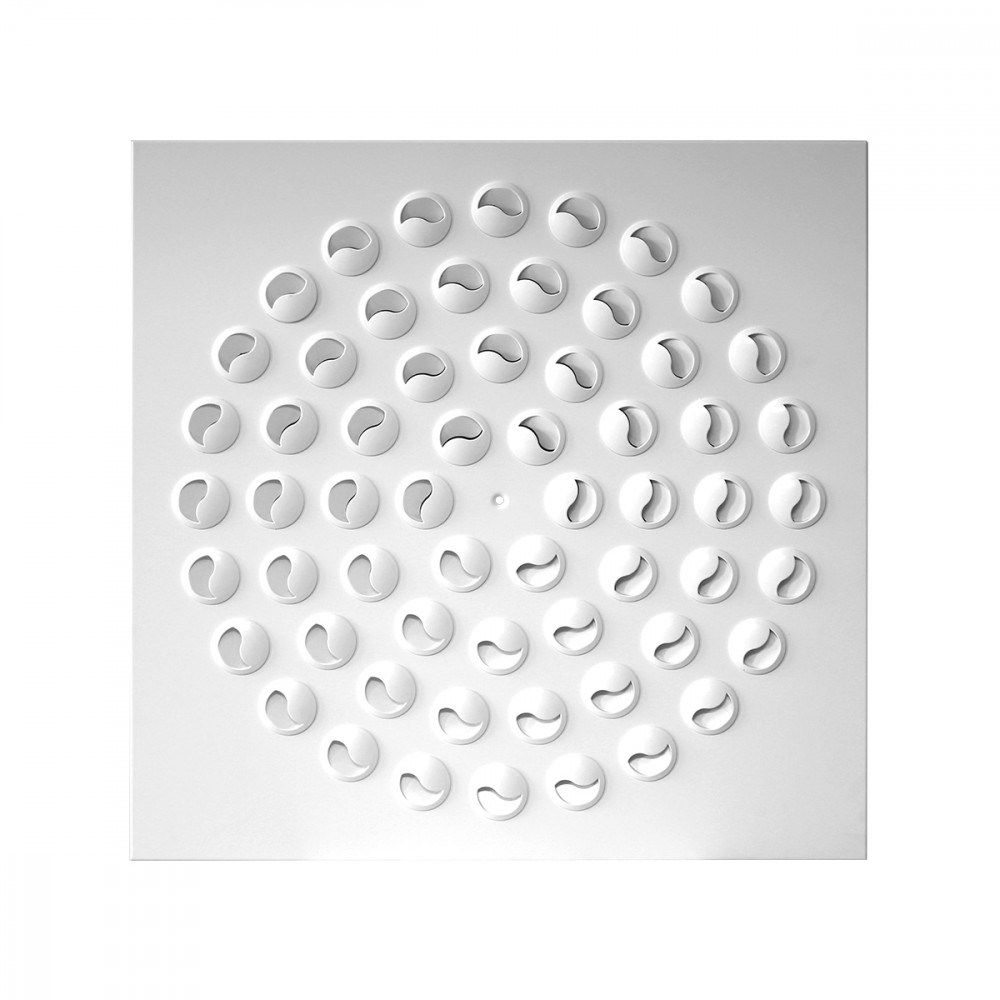

Difuzoare cu duze orientabile montate pe panou.

CONSTRUCȚIE:

Oțel vopsit alb RAL 9010, duzele sunt executate din ABS culoare alb RAL9010.

UTILIZARE:

Montaj la plafon pentru introducere.
Înălțime montaj: 2,6-4,1 m.

MONTAJ:

Montare prin șuruburi laterale sau șurub central pe puntea de fixare.

ACCESORII:

Plenum din oțel galvanizat, standard sau izolat termic, cu sau fără placă perforată, registru de reglaj și punte fixare.

Dimensiuni

DMTN

Selecție și dimensionare

DMTN

Mod.	Ak [m2]	Q [m3/h]		LWA [dB(A)]		X(0,20) [m]		Dpt [Pa]
Mod.	Ak [m2]	min	max	min	max	min	max	min	max
DMTN 600x60	0,0155	170	390	20	36	1,7	4,8	10	50

Accesorii și configurații

PQZ1

PQZ2

PQZI1

Plenum izolat la exterior, grosime 6 mm

PQZI2

Plenum izolat la exterior, grosime 6 mm

Instrucțiuni

DETALIU MONTAJ

1= PUNTE FIXARE

Textul specificațiilor

DIFFUSORE IN ACCIAIO ZINCATO RAL9010 CON MICROUGELLI REGOLABILI. DIMENSIONE ESTERNA 595X595 MM

COSTRUZIONE:
Acciaio verniciato bianco RAL 9010, microugelli in ABS bianco RAL 9010
IMPIEGO:
A soffitto, in mandata. Altezza di installazione: 2,6 - 4,1 m
FISSAGGIO:
Fissaggio con viti laterali o a mezzo vite centrale su ponte di montaggio.
ACCESSORI:
• Plenum in acciaio zincato standard o isolato, con o senza rete equalizzatrice, serranda di taratura e ponte di montaggio.
MODELLO: DMTN
MISURA: 595 x 595 mm.
