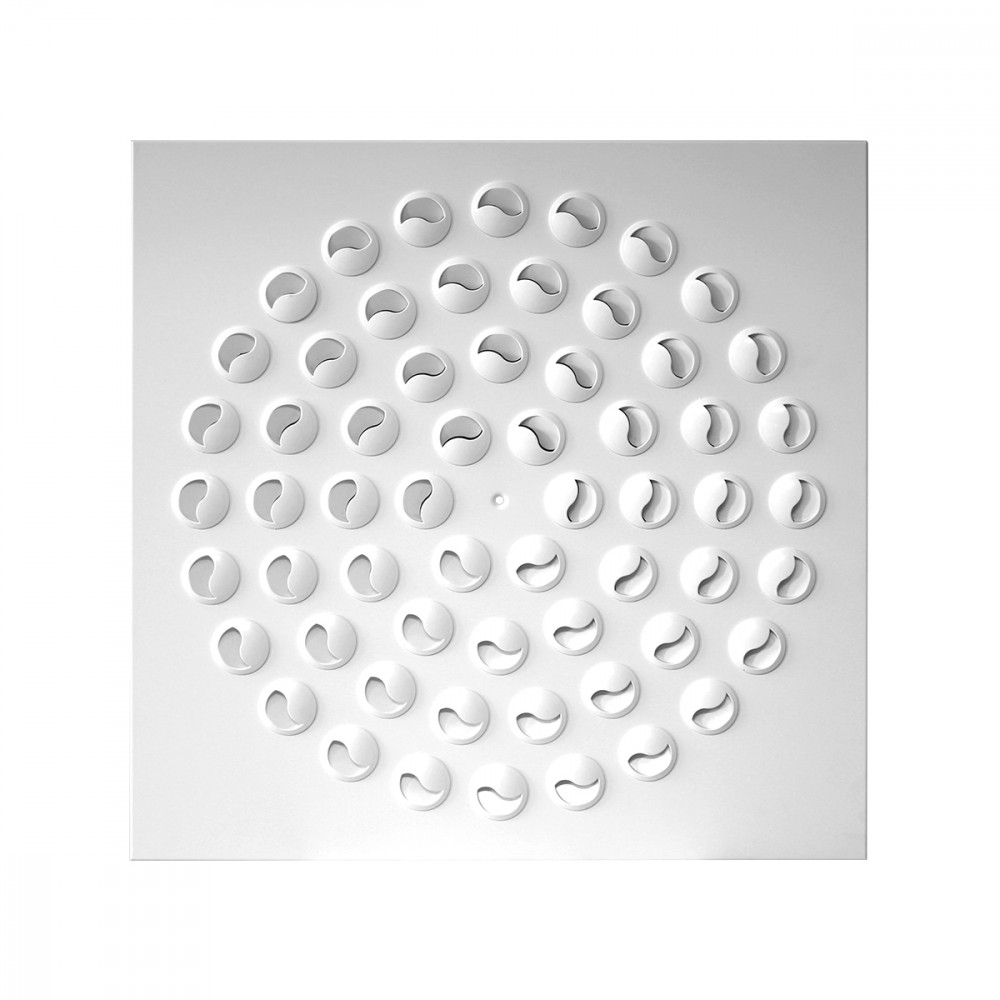

DMTN
Prodotti
DIFFUSORI
DMTN
CARATTERISTICHE:
Diffusori con ugelli regolabili su pannello. COSTRUZIONE:
Acciaio verniciato bianco RAL 9010, microugelli in ABS bianco RAL 9010 IMPIEGO:
A soffitto, in mandata.
Altezza di installazione: 2,6 – 4,1 m.
FISSAGGIO:
Fissaggio con viti laterali o a mezzo vite centrale su ponte di montaggio. ACCESSORI:
• Plenum in acciaio zincato standard o isolato, con o senza rete equalizzatrice, serranda di taratura e ponte di montaggio. Dimensioni
Scelta e dimensionamento
|
Mod. |
Ak [m2] |
Q [m3/h] |
LWA [dB(A)] |
X(0,20) [m] |
Dpt [Pa] |
||||
|
min |
max |
min |
max |
min |
max |
min |
max |
||
|
DMTN 600x60 |
0,0155 |
170 |
390 |
20 |
36 |
1,7 |
4,8 |
10 |
50 |

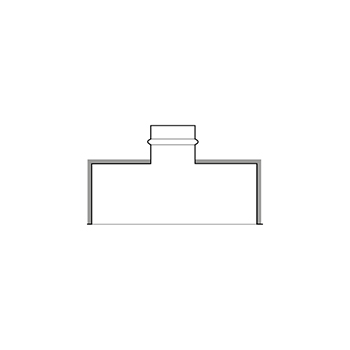

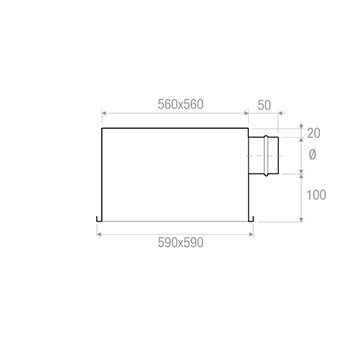

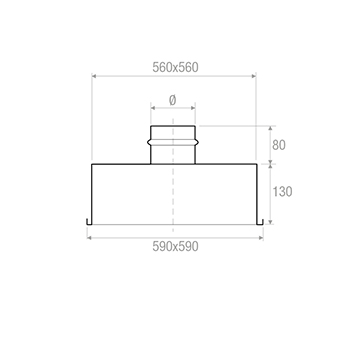

Accessori e configurazioni
PQZ1
PQZ2
PQZI1
Plenum isolato esternamente spessore 6 mm
PQZI2
Plenum isolato esternamente spessore 6 mm
Istruzioni

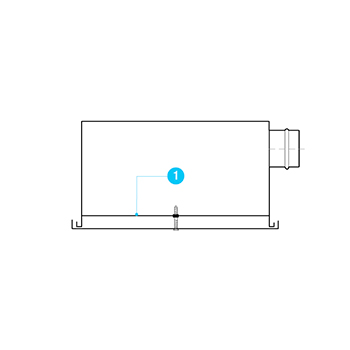

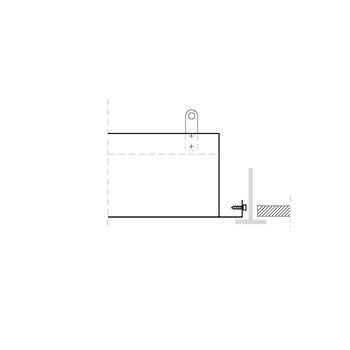

PARTICOLARE MONTAGGIO
PARTICOLARE MONTAGGIO
1= Ponte di fissaggio
Testo per capitolato
DIFFUSORE IN ACCIAIO ZINCATO RAL9010 CON MICROUGELLI REGOLABILI. DIMENSIONE ESTERNA 595X595 MM
COSTRUZIONE:
Acciaio verniciato bianco RAL 9010, microugelli in ABS bianco RAL 9010
IMPIEGO:
A soffitto, in mandata. Altezza di installazione: 2,6 - 4,1 m
FISSAGGIO:
Fissaggio con viti laterali o a mezzo vite centrale su ponte di montaggio.
ACCESSORI:
• Plenum in acciaio zincato standard o isolato, con o senza rete equalizzatrice, serranda di taratura e ponte di montaggio.
MODELLO: DMTN
MISURA: 595 x 595 mm.
