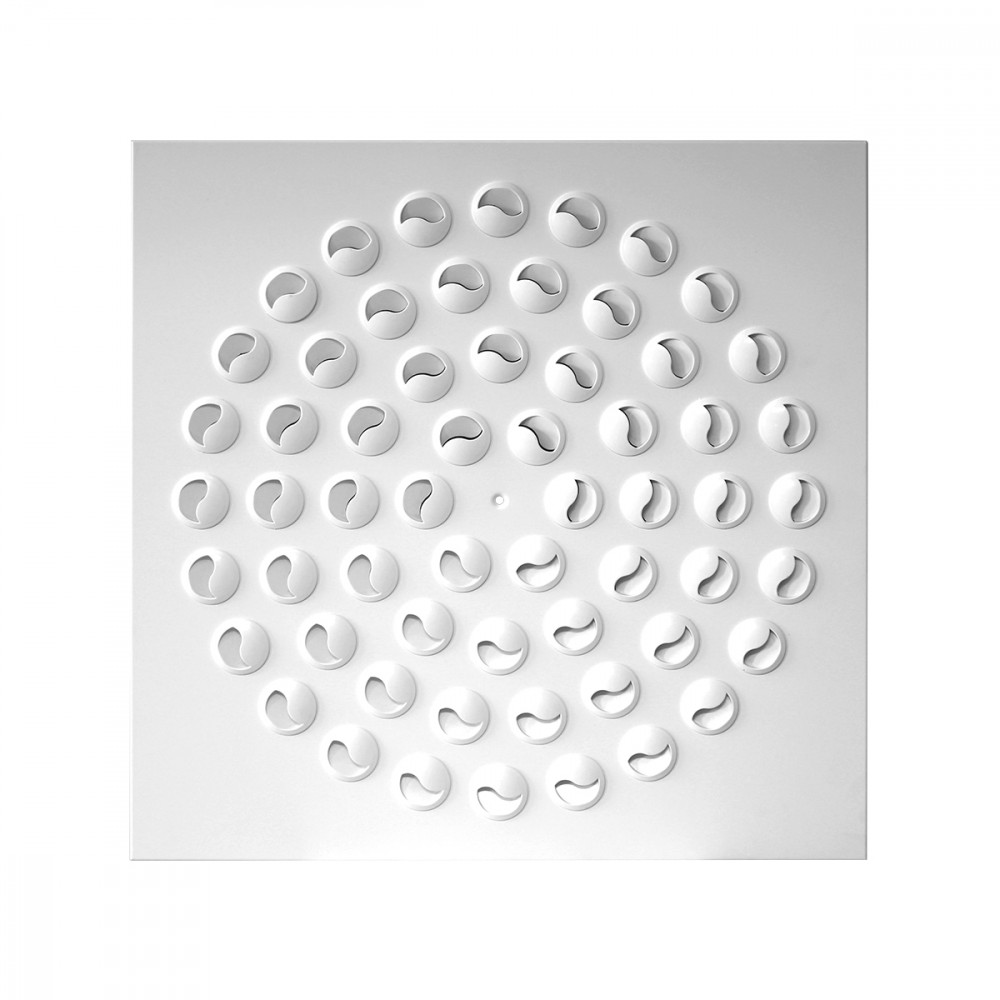

DMTN

CARACTERÍSTICAS:

Difusores con boquillas regulables en panel.

ESTRUCTURA:

Acero barnizado blanco RAL 9010, microboquillas de ABS blanco RAL 9010.

USO:

En techo, para impulsión.
Altura de instalación: 2,6-4,1 m.

FIJACIÓN:

Fijación con tornillos laterales o mediante tornillo central en el puente de montaje.

ACCESORIOS:

Plénum de acero galvanizado estándar o aislado, con o sin chapa ecualizadora, compuerta de calibración y puente de montaje.

Dimensiones

DMTN

elección y dimensiones

DMTN

Mod.	Ak [m2]	Q [m3/h]		LWA [dB(A)]		X(0,20) [m]		Dpt [Pa]
Mod.	Ak [m2]	min	max	min	max	min	max	min	max
DMTN 600x60	0,0155	170	390	20	36	1,7	4,8	10	50

Accesorios y configuración

PQZ1

PQZ2

PQZI1

Plénum aislado externamente espesor 6 mm

PQZI2

Plénum aislado externamente espesor 6 mm

Instrucciones

DETALLE DEL MONTAJE

1= Puente de fijación

Texto de las características

DIFUSOR DE ACERO GALVANIZADO RAL9010 CON MICROBOQUILLAS REGULABLES. DIMENSIONES EXTERIORES 595X595 MM

CONSTRUCCIÓN:
Acero pintado blanco RAL 9010, microboquillas de ABS blanco RAL 9010
EMPLEO:
En el techo, de envío. Altura de instalación: 2,6 - 4,1 m
FIJACIÓN:
Fijación con tornillos laterales o por medio de un tornillo central sobre el puente de montaje.
ACCESORIOS:
• Cámara de acero galvanizado estándar o aislado, con o sin red ecualizadora, barrera de calibración y puente de montaje.
MODELO: DMTN
MEDIDA: 595 x 595 mm.
