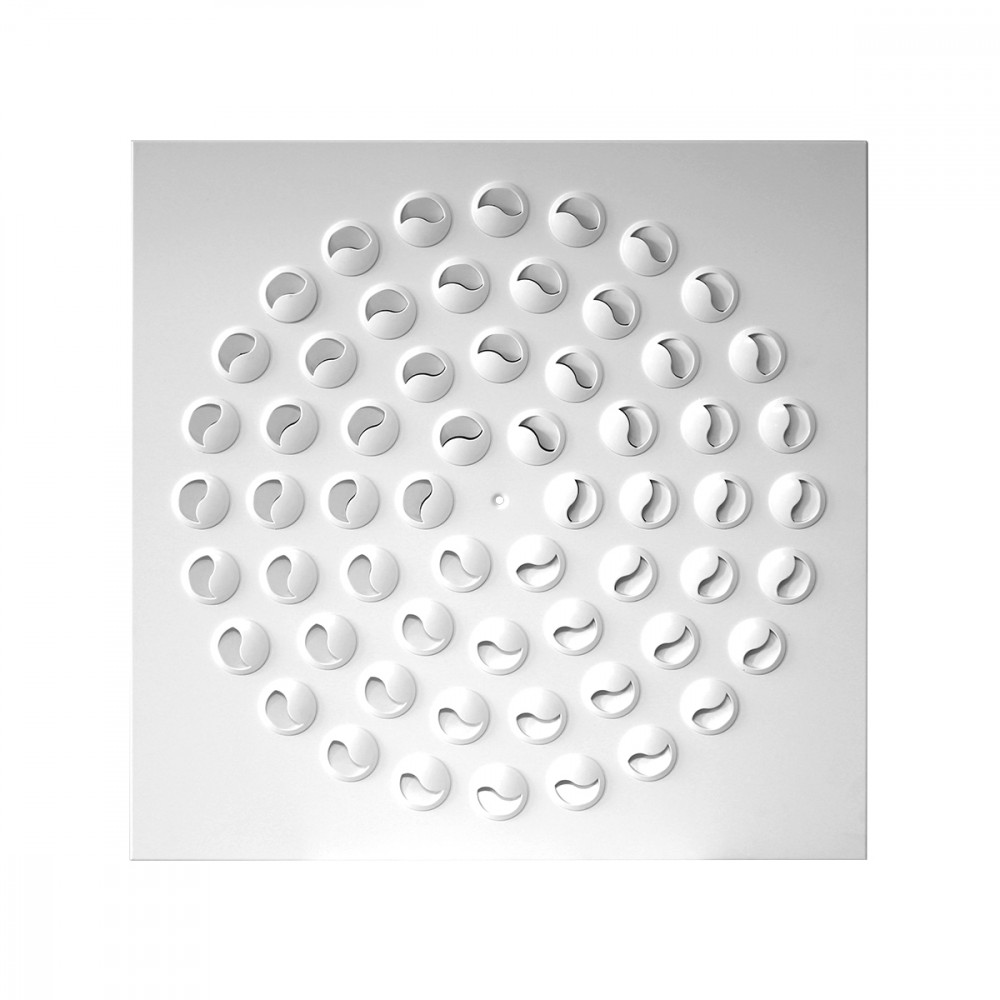

DMTN

MERKMALE:

Luftdurchlässe mit auf der Platte einstellbaren Düsen.

AUSFÜHRUNG:

Weiß lackierter Stahl RAL 9010; Mikrodüsen aus ABS weiß RAL 9010.

EINSATZBEREICH:

An der Decke, Zuluft Einbauhöhe: 2,6-4,1 m.

BEFESTIGUNG:

Befestigung seitlich oder in der Mitte mit Schraube/n auf Montagesteg.

ZUBEHÖR:

Anschlusskasten aus verzinktem Stahl, Standard oder isoliert, mit oder ohne Equalizer-Netz, Jalousieklappe und Montagesteg.

Abmessungen

DMTN

Auswahl und Bemessung

Mod.	Ak [m2]	Q [m3/h]		LWA [dB(A)]		X(0,20) [m]		Dpt [Pa]
Mod.	Ak [m2]	min	max	min	max	min	max	min	max
DMTN 600x60	0,0155	170	390	20	36	1,7	4,8	10	50

Zubehör und Konfigurationen

PQZ1

PQZ2

PQZI1

Anschlusskasten mit 6 mm Außenisolierung

PQZI2

Anschlusskasten mit 6 mm Außenisolierung

Anweisungen

MONTAGEDETAIL

1= Befestigungssteg

Text für Spezifikationen

DIFFUSORE IN ACCIAIO ZINCATO RAL9010 CON MICROUGELLI REGOLABILI. DIMENSIONE ESTERNA 595X595 MM

COSTRUZIONE:
Acciaio verniciato bianco RAL 9010, microugelli in ABS bianco RAL 9010
IMPIEGO:
A soffitto, in mandata. Altezza di installazione: 2,6 - 4,1 m
FISSAGGIO:
Fissaggio con viti laterali o a mezzo vite centrale su ponte di montaggio.
ACCESSORI:
• Plenum in acciaio zincato standard o isolato, con o senza rete equalizzatrice, serranda di taratura e ponte di montaggio.
MODELLO: DMTN
MISURA: 595 x 595 mm.
