DLFL

CARACTERISTICI:

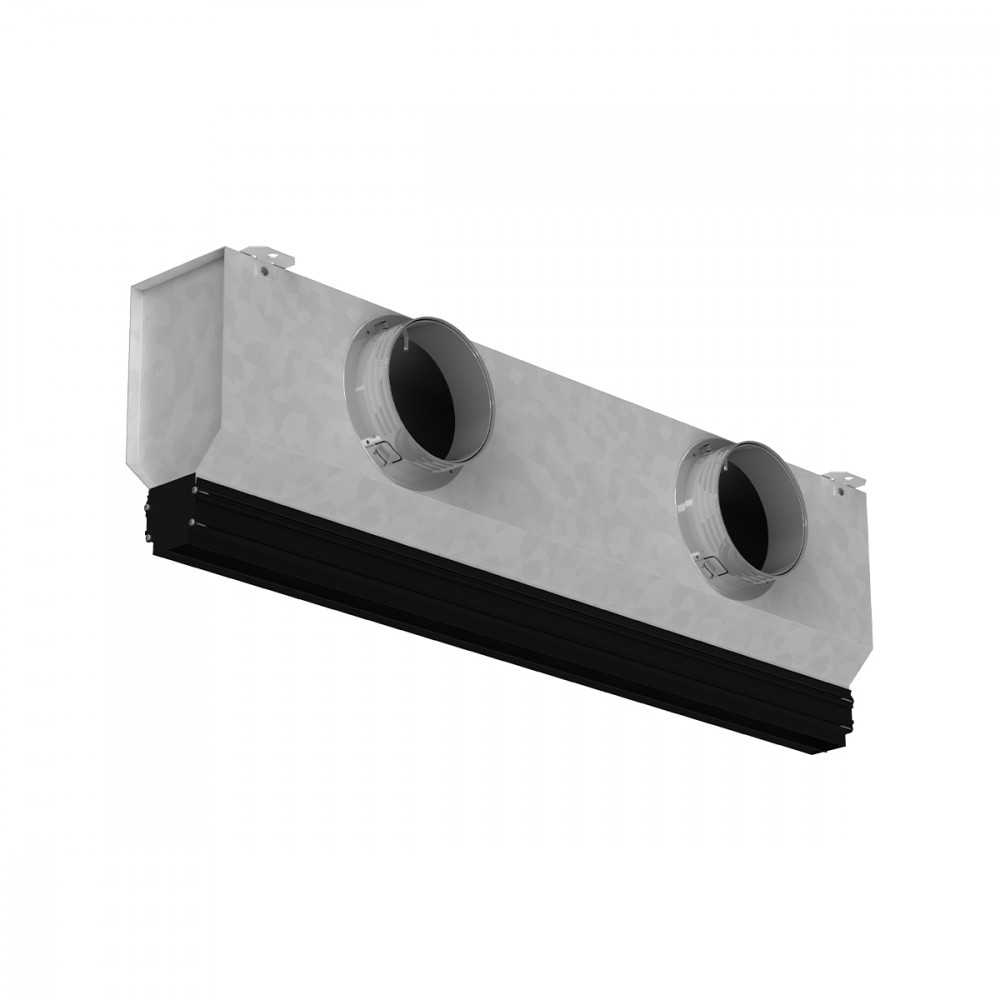

Difuzor linear de culoare negru mat. Cu deflector, fără ramă pentru montaj ascuns în perete sau plafoane.
DLFLDW: finisare specială RAL 9016.

MATERIAL:

Difuzor linear din profil de Aluminiu extrudat, vopsit RAL 9005 cu deflectoare din plastic RAL 9005. Cutie plenum din oțel galvanizat cu racord circular din plastic la tubulatură, izolat opțional cu saltea de izolație termică din polietilenă 6 mm.

FUNCȚIONARE:

Montare la tavan sau perete, pentru introducere și evacuare. Posibilitate de a orienta jetul de aer frontal sau lateral, cu efect Coandă.

MONTAJ:

Montaj la nivelul peretelui sau pardoselii utulizând clemele prezente pe plenum. Sprijinire pe perete sau rigips realizate la dimensiunea fantei.

ACCESORII:

Registru culisant. Egalizator.

Dimensiuni
Selecție și dimensionare
DLFL

Mod.

Ak [m2]

Q [m3/h]

LWA [dB(A)]

X(0,25) [m]

Dpt * [Pa]

min

max

min

max

min

max

min

max

DLFL 1000

0,01715

125

430

34

48

5,68

15,36

10

50

*fară egalizator și cu registrul de reglaj complet deschis

Accesorii și configurații

DLFL

DLFL

PLENUM

L= LUNGIME
N= N. RACORDURI

Instrucțiuni

DLFL

8= Cleme prindere

REFULARE ORIZONTALĂ CU EFECT COANDĂ

REFULARE VERTICALĂ

SOLUTȚIE MONTAJ CONTINUU

Punct blocare
Inserați clema în profil în direcția indicată.

SOLUTȚIE MONTAJ CONTINUU

Inserați clema în profil circa 10/15 m.

SOLUTȚIE MONTAJ CONTINUU

Combinați cele 2 părți.

ACCESORII

CC= Kit montaj continuu (2 bucăți)

Textul specificațiilor

DIFFUSORE LINEARE IN ALLUMINIO RAL9005 A SINGOLA FERITOIA CON DEFLETTORE, SENZA CORNICE PER INSTALLAZIONE A SCOMPARSA CON EFFETTO COANDA

MATERIALE:
Diffusore alluminio anodizzato estruso ossidato RAL 9005 con deflettore in alluminio ossidato RAL 9005. Plenum in acciao zincato con attacco circolare in materiale plastico e isolamento opzionale esterno in polietilene sp. 6 mm.
IMPIEGO:
A soffitto o parete per mandata e ripresa. Possibilità lancio frontale e lancio laterale con effetto Coanda
FISSAGGIO:
Staffaggio a parete o solaio mediante staffe poste sul plenum. Sedi di appoggio della parete o solaio in cartongesso ricavate sul diffusore stesso.
ACCESSORI:
• Serranda a scorrimento.
• Equalizzatore.
MODELLO: DLFL**/*** (tipo-lunghezza mm)
